Serie ROUND
Tipo de luminaria
Resumen
La Serie Redonda, compacta pero robusta, ilumina incluso los espacios más reducidos, midiendo solo 9 pulgadas y ofreciendo 150 lm/W con sus LED de alta eficiencia. Aprobada para ubicaciones peligrosas, soporta un calor abrasador de hasta 140°F con una vida útil que supera las 127.000 horas, y opera de forma fiable a temperaturas tan bajas como -40°F. Su atenuación 0-10V reduce la contaminación lumínica y los costos de energía, mientras que seis opciones de lentes y siete configuraciones de montaje proporcionan una colocación flexible. Los cables preinstalados simplifican la instalación, y la mejor garantía de 10 años de Red Sky Lighting la respalda para entornos de petróleo y gas, marinos y de fábrica.
Clasificaciones, Calificaciones, Certificaciones
INFORMACIÓN
LED compacto de 9 pulgadas para iluminación de áreas y techos bajos en entornos peligrosos
Los espacios de montaje reducidos en instalaciones peligrosas no tienen por qué significar una menor potencia; la serie Round concentra 150 lm/W en una luminaria de solo 9 pulgadas.
La compacta pero robusta serie Round ilumina incluso los espacios más reducidos. Con solo 9 pulgadas, ofrece unos potentes 150 lúmenes por vatio gracias a sus LED de alta eficiencia. Aprobada para ubicaciones peligrosas, la serie Round se adapta a las condiciones más exigentes en industrias como la del petróleo y gas, marina, fábricas y más.
Construida para durar, resiste un calor abrasador de hasta 140°F (60°C) con una vida útil de más de 127,000 horas a esa temperatura, y funciona de manera fiable a temperaturas tan bajas como -40°F (-40°C). Su capacidad de regulación de 0-10V reduce la contaminación lumínica y disminuye los costes energéticos, contando con seis opciones de lentes y siete configuraciones de montaje para una colocación flexible.
Características principales
- Instalación flexible: 7 opciones de montaje diferentes.
- Variedad de opciones de lentes: 6 opciones de lentes diferentes, incluida la lente difusa de policarbonato.
- Diseño compacto y ligero: factor de forma de 9 pulgadas.
- Instalación rápida: tiempo de instalación de 60 segundos.
Por qué elegir la serie Round
- Factor de forma compacto de 9 pulgadas que se adapta a instalaciones estrechas y confinadas
- Vida útil L70 de 127,000 horas a una temperatura ambiente de 140°F
- Instalación en 60 segundos que reduce los costes de mano de obra en nuevas construcciones y reformas
- 10 años de garantía
Especificaciones
| Parámetros Eléctricos | |
|---|---|
| L70 | 127.000 h a 140°F |
| Garantía | LEDs: 10 años, Controlador: 7 años |
| Factor de potencia | ≥0,90 |
| Cable de alimentación | 12-18AWG, 90°C nominales |
| Protección contra sobretensiones | 10 kV |
| THD | <20% |
| Atenuación | 0-10V, Rango 10-100% |
| Potencia (W) | 35W | 40W | 45W | 55W | 60W | 65W |
| Corriente de entrada nominal @277 V CA (A) | 35 W (0,14) | 45 W (0,18) | 55 W (0,22) | 65 W (0,26) |
| Corriente de entrada nominal @347 V CA (A) | 40 W (0,128) | 60 W (0,192) |
| Corriente de entrada nominal @480 V CA (A) | 40W (0,092) | 60W (0,138) |
| Corriente de entrada nominal @120 V CA (A) | 35 W (0,324) | 45 W (0,416) | 55 W (0,509) | 65 W (0,601) |
| Frecuencia | 50/60Hz |
| Tensión (V CA) | 120-277 | 347-480 |
| Parámetros ópticos | |
|---|---|
| Temperatura de color correlacionada (CCT) | 3000K / 4000K / 5000K / Ámbar |
| Índice de reproducción cromática (CRI) | 80 IRC |
| Ángulo de haz disponible | 60° / 120° / T1 / T3 |
| Flujo lumínico (lm)* | 5048 | 5617 | 6532 | 7982 | 8901 | 9591 |
| Eficacia lumínica (lm/W)* | 150 |
| Parámetros mecánicos | |
|---|---|
| Hardware | Acero inoxidable 316 |
| Material de la lente | Vidrio templado / Policarbonato |

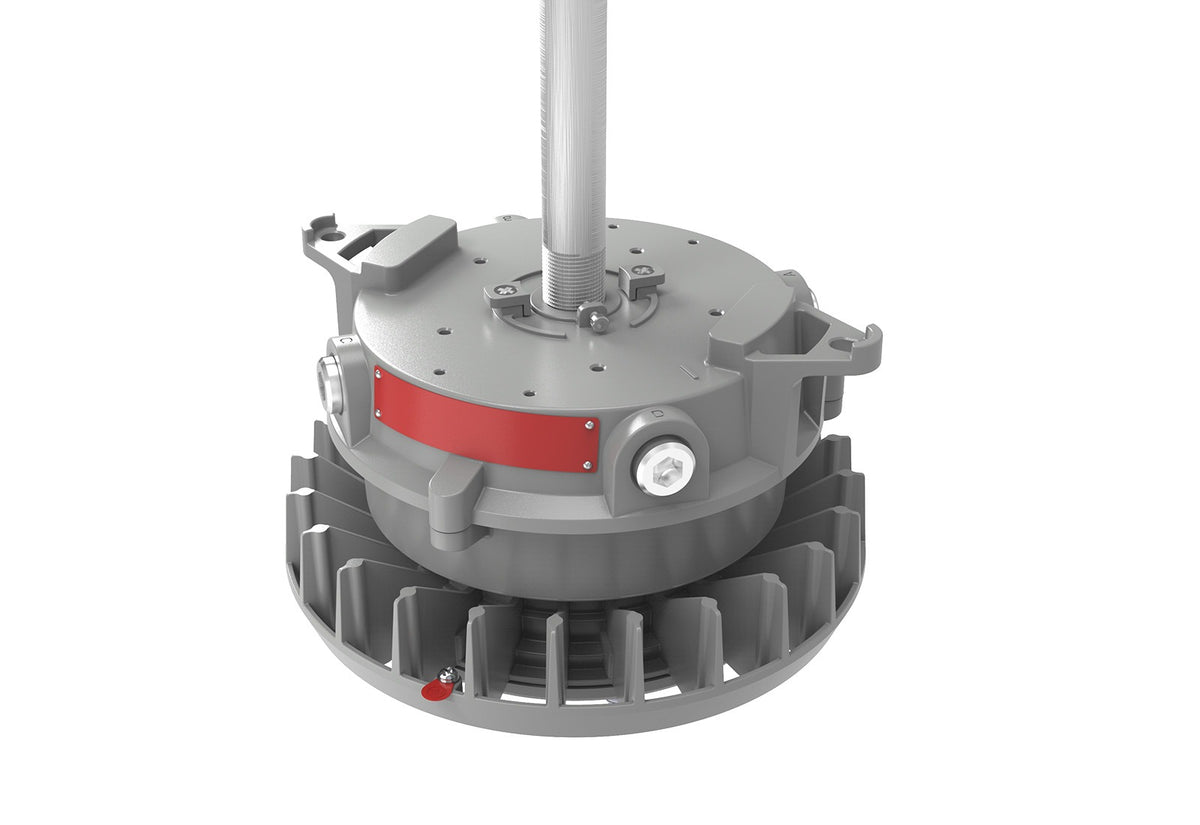

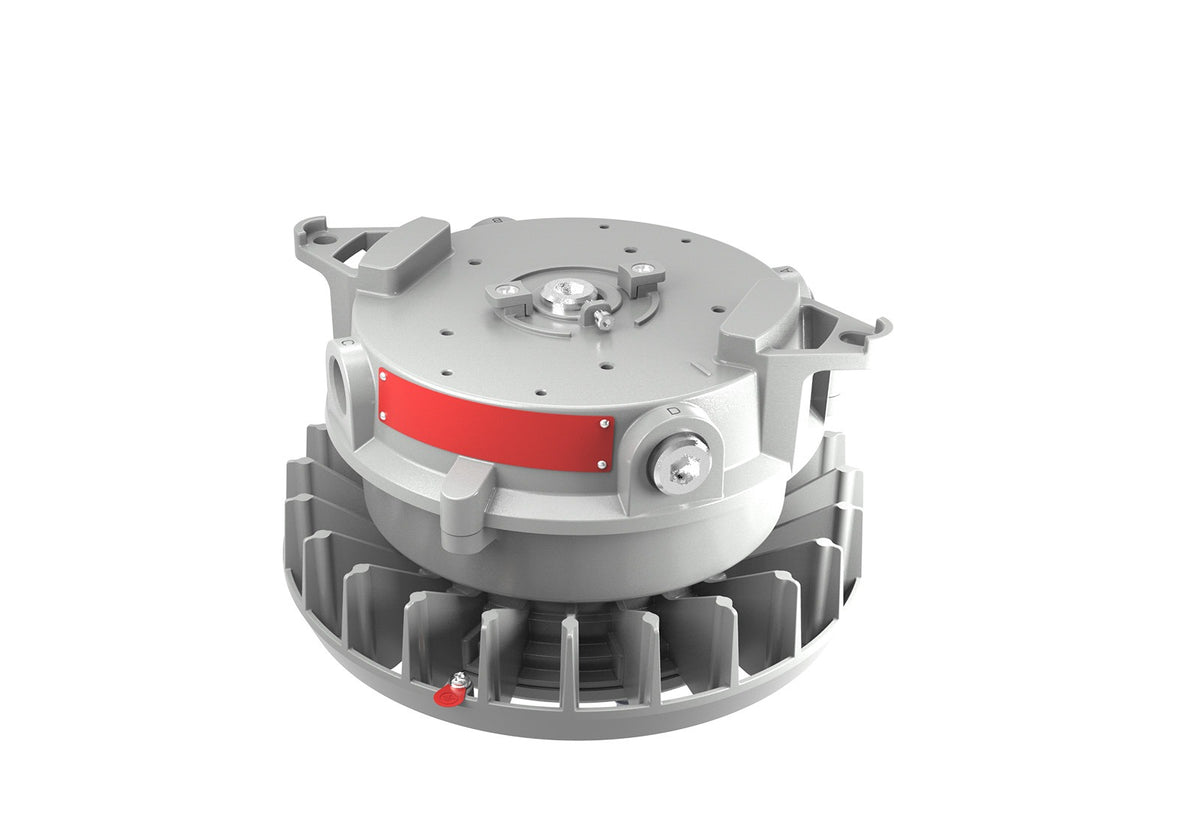

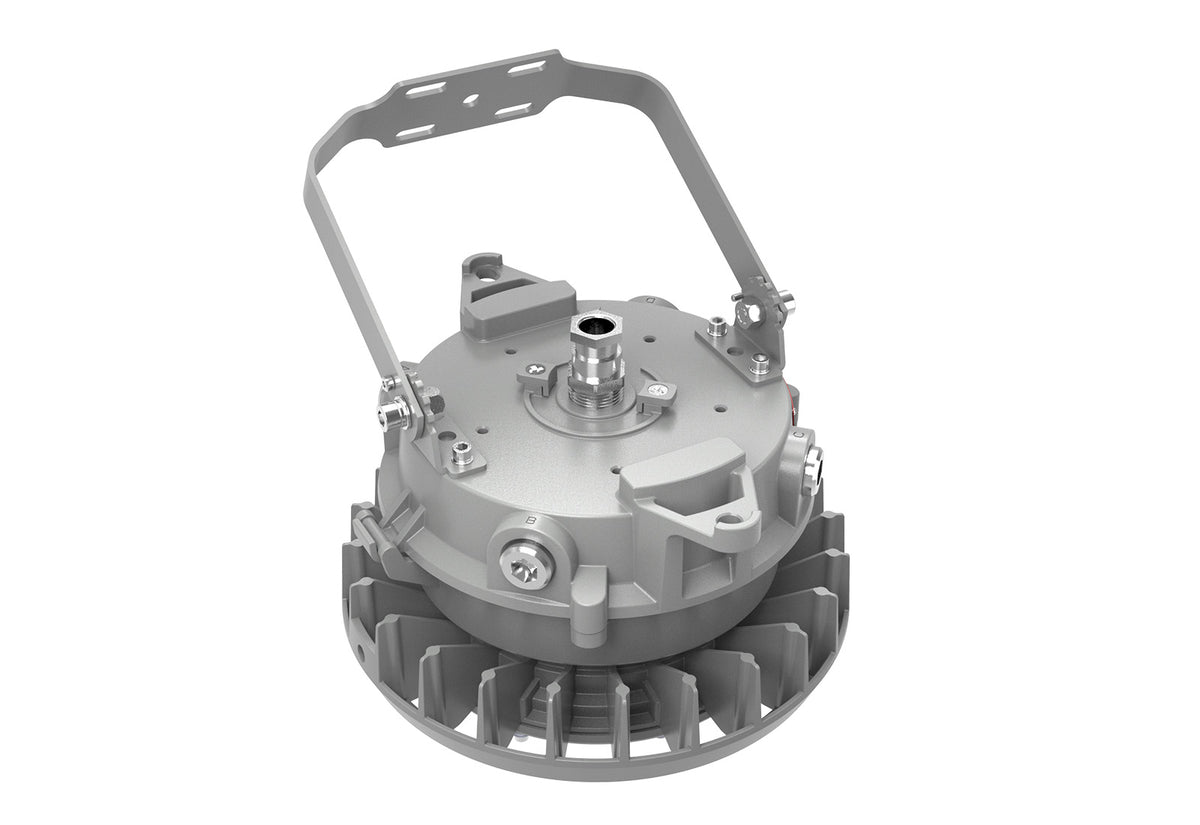

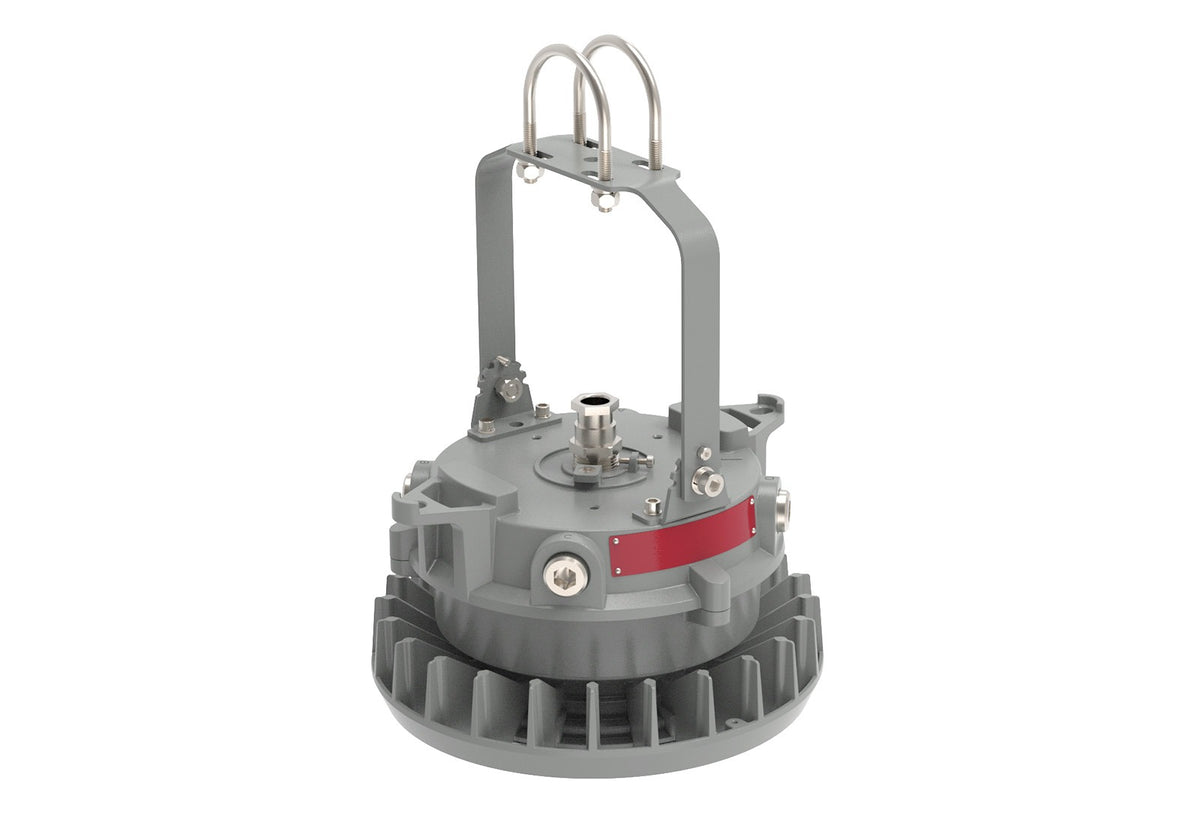

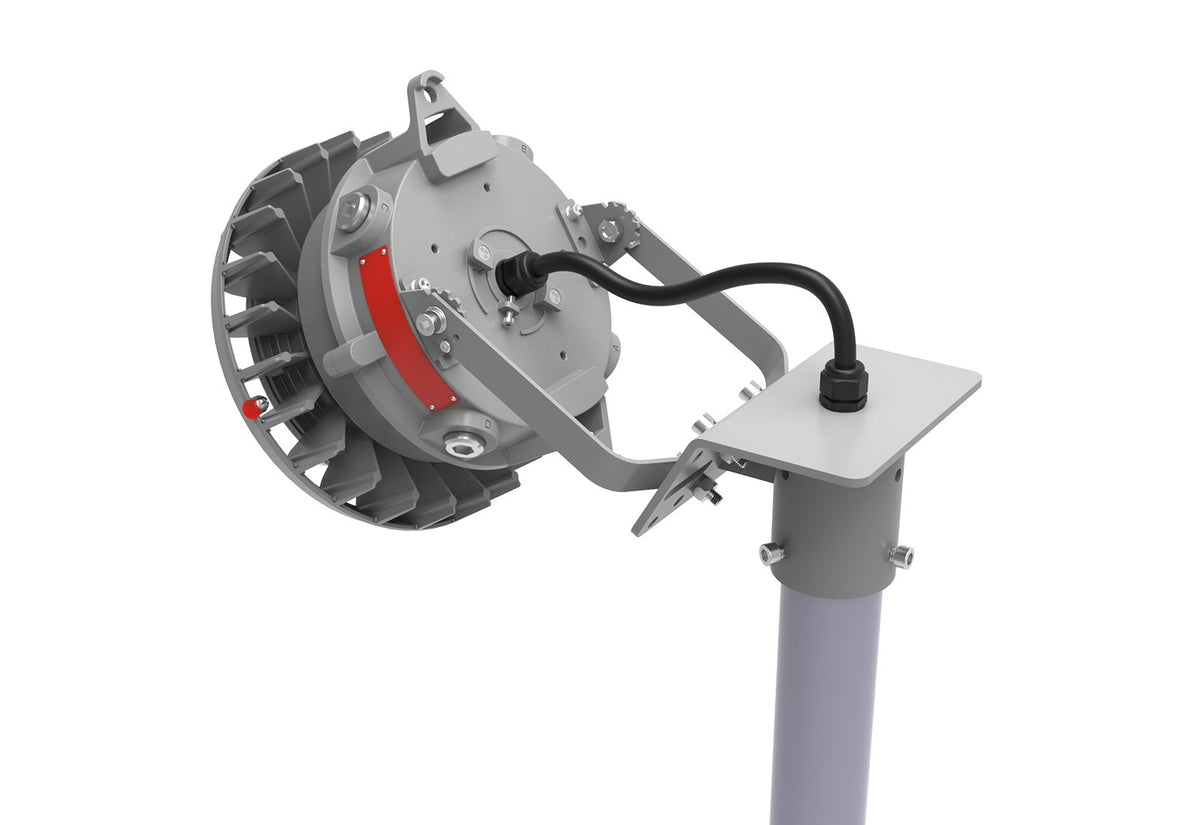

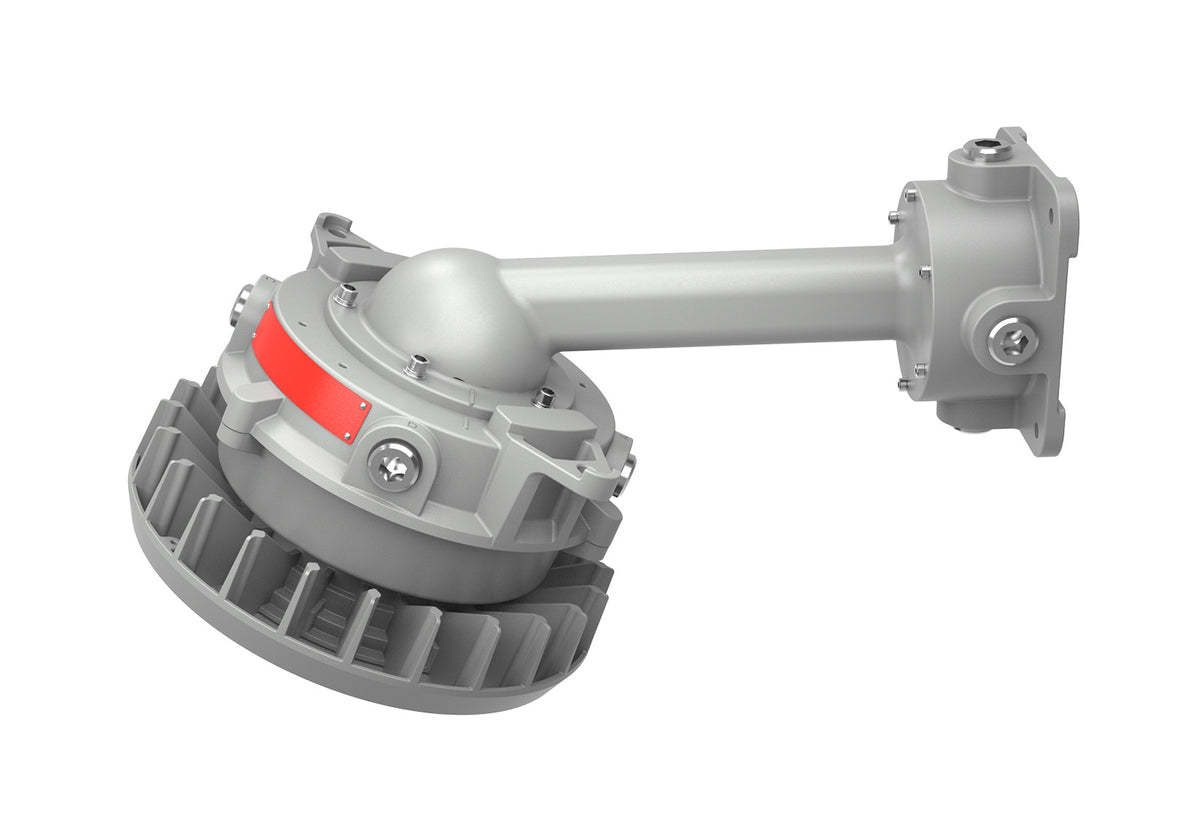

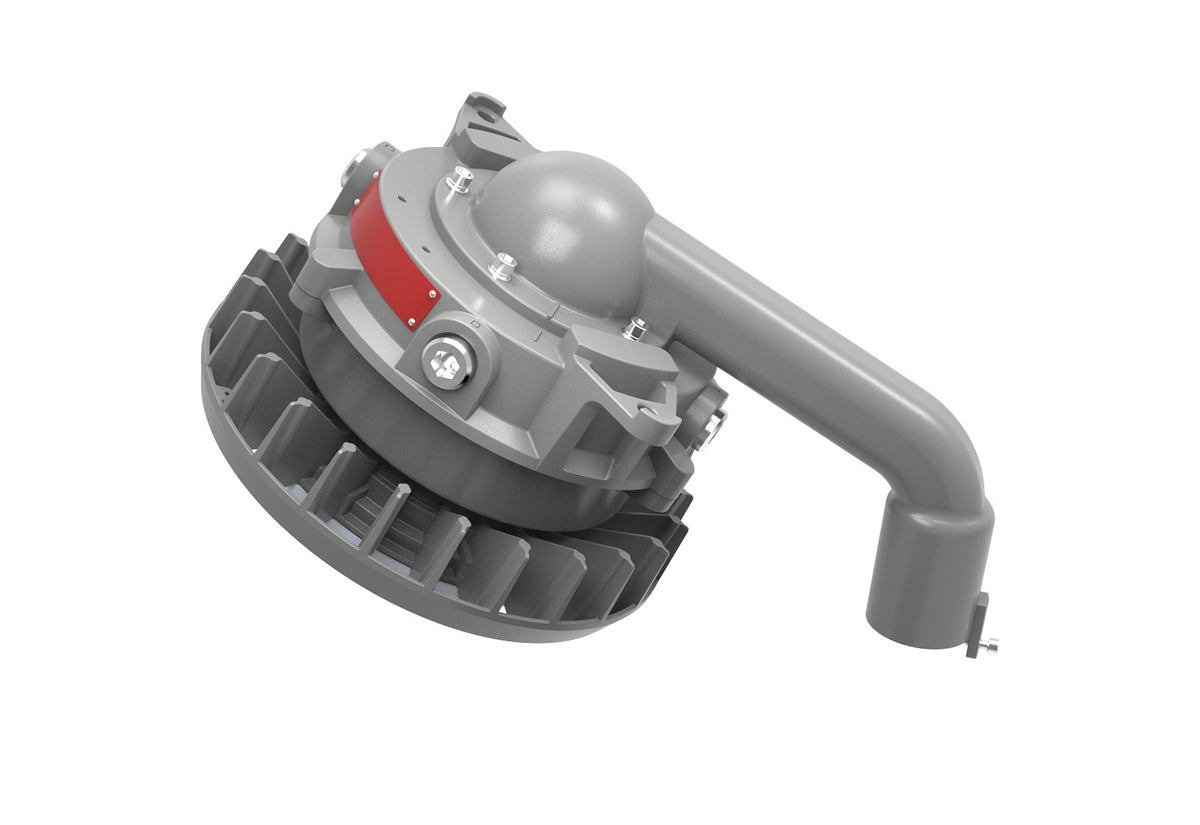

| Opciones de montaje | Colgante, Techo, Horquilla, Pared, Puntal, Poste, Tubería, Caja de conexiones |
| Peso del producto | 11.0 libras / 5.0 kg |
| Material de la carcasa | Aluminio fundido a presión |
| Peso del embalaje | 13.1 lb / 6.0 kg |
| Entrada de cable | (5) 3/4" NPT |
| Dimensiones del producto (L×An×Al) | 10.6×10.3×7.85 pulg. (269.4×262×199.3 mm) |
| Dimensiones del embalaje (L×An×Al) | 12.7×11.6×8.7 pulgadas (323×295×220 mm) |
| Parámetros ambientales | |
|---|---|
| Temperatura ambiente de funcionamiento | -40°F ~ +140°F (-40°C ~ 60°C) |
| Clasificación de viento EPA (ft²) | 0,929 (Yugo), 1,032 (Techo), 0,917 (Montante) |
| Clasificación T-Code | C1D2 – T4A, C2D1 – T5 |
* Valor calculado en base a 5000K, 80 CRI y vidrio transparente; varía según las diferentes especificaciones. 70 CRI y 90 CRI opcionales, DLC disponible solo con 70 CRI.
Cumplimiento
| Clasificaciones |
|---|
| Class I Division 2, Groups A, B, C, D |
| Class I Zone 2, Group IIC |
| Class II Division 1 Group E, F, G |
| Class II Division 2, Groups F, G |
| Class III |
| Zone 21, Group IIIC |
| Certificaciones |
|---|
| CSA C22.2 No. 137 |
| CSA C22.2 No. 250.0 |
| DLC Premium (See Notes) |
| FCC Part 15, Subpart B |
| UL 1598 |
| UL 1598 Wet Locations |
| UL 1598A |
| UL 1598A Marine Outside Type (Salt Water) |
| UL 844 |
| Calificaciones |
|---|
| IK08 (Glass) |
| IK10 (PC) |
| IP66 |
| NEMA 4X |
| Salt Spray 720 hrs (ASTM B117) |
* No todas las variaciones de productos están calificadas para DLC. Visite www.designlights.org/search para confirmar la calificación.
** Solo montaje en horquilla
