Serie REDONDA MÁX.
Tipo de luminaria
Resumen
Potencia y luminosidad incomparables: Round Max añade tamaño a la línea de la serie Round, diseñada para aplicaciones en interiores de bahía media a alta y en exteriores de área general. Con hasta 26 000 lúmenes con ópticas tipo I, III y V, reduce la cantidad de artefactos necesarios mientras supera a la competencia. La ingeniería innovadora permite la instalación en tan solo 60 segundos, y las ocho opciones de montaje con lentes de policarbonato o vidrio templado brindan flexibilidad para astilleros, centrales eléctricas, refinerías de petróleo y gas y otras aplicaciones industriales que requieren iluminación instantánea y capacidad de reencendido.
Clasificaciones, Calificaciones, Certificaciones
INFORMACIÓN
LED redonda de alta potencia para iluminación de naves industriales y áreas exteriores
Los proyectos que necesitan cubrir grandes áreas con menos luminarias obtienen exactamente eso de la Serie Round Max: hasta 26 000 lúmenes instalados en tan solo 60 segundos.
Potencia y brillo inigualables: la Round Max añade un gran tamaño a la línea de la Serie Round. Diseñada para aplicaciones de naves industriales de altura media a alta en interiores y áreas generales en exteriores, ofrece hasta 26 000 lúmenes con ópticas tipo I, III y V, lo que reduce la cantidad de luminarias necesarias para la misma área.
Gracias a su innovador diseño e ingeniería, la Round Max ofrece una instalación rápida, en tan solo 60 segundos. Es la elección perfecta para iluminar refinerías de petróleo y gas, astilleros, centrales eléctricas y diversas aplicaciones industriales.
Características principales
- Instalación flexible: 8 opciones de montaje diferentes.
- Iluminación y reencendido instantáneos: Cuatro potencias de lúmenes que proporcionan una iluminación equivalente a HID/MH de 320-1000 W (12 000 a 26 000 Lm).
- Instalación rápida: Tiempo de instalación de 60 segundos.
Por qué elegir la Serie Round Max
- Hasta 26 000 lúmenes, lo que reduce la cantidad total de luminarias necesarias por área.
- Iluminación y reencendido instantáneos, sin el retraso de calentamiento de las HID antiguas.
- La instalación en 60 segundos reduce los costos de mano de obra en nuevas construcciones y adaptaciones.
- 10 años de garantía para el LED / 7 años para el controlador.
Especificaciones
| Parámetros Eléctricos | |
|---|---|
| L70 | 112.000 h a 65 °C | 112.000 h a 60 °C | 110.000 h a 55 °C |
| Garantía | LEDs: 10 años, Controlador: 7 años |
| Factor de potencia | ≥0,90 |
| Cable de alimentación | 12-18AWG, 90°C nominales |
| Protección contra sobretensiones | 10 kV |
| THD | <20% |
| Tensión/frecuencia | 100-277 V CA, 347-480 V CA 50/60 Hz |
| Atenuación | 0-10V, Rango 10-100% |
| Potencia | 80W | 120W | 150W | 200W |
| Corriente de entrada nominal (120 V CA) | 0.740A | 1.111A | 1.388A | 1.851A |
| Corriente de entrada nominal (277 V CA) | 0.320A | 0.481A | 0.601A | 0.802A |
| Corriente de entrada nominal (347 V CA) | 0.256A | 0.384A | 0.480A | 0.640A |
| Corriente de entrada nominal (480 V CA) | 0,185 A | 0,277 A | 0,347 A | 0,462 A |
| Parámetros ópticos | |
|---|---|
| Temperatura de color correlacionada (CCT) | 3000K/4000K/5000K |
| Índice de reproducción cromática (CRI) | 80 IRC |
| Ángulo de haz disponible | T1/T3/T5/30°/60° |
| Eficacia lumínica* | 148 lúmenes/W |
| Flujo lumínico* | 12.157Lm | 17.388Lm | 21.771Lm | 26.076Lm |
| Parámetros mecánicos | |
|---|---|
| Hardware | Acero inoxidable 316 |
| Material de la lente | Vidrio templado o policarbonato |

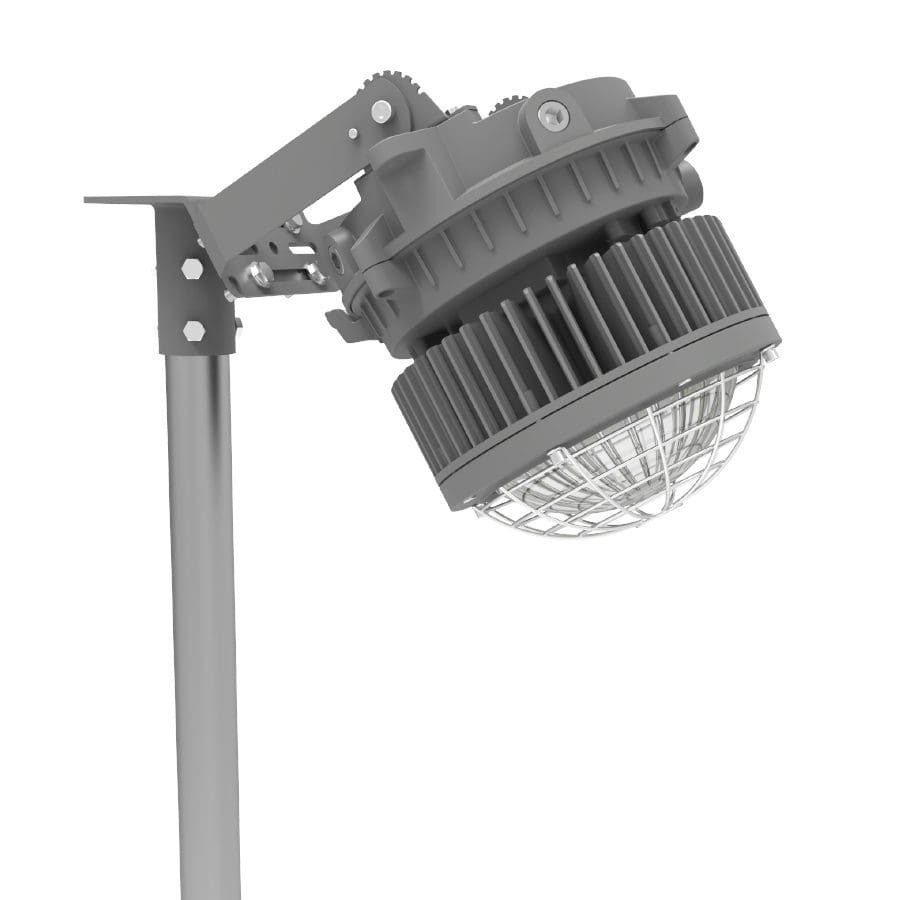

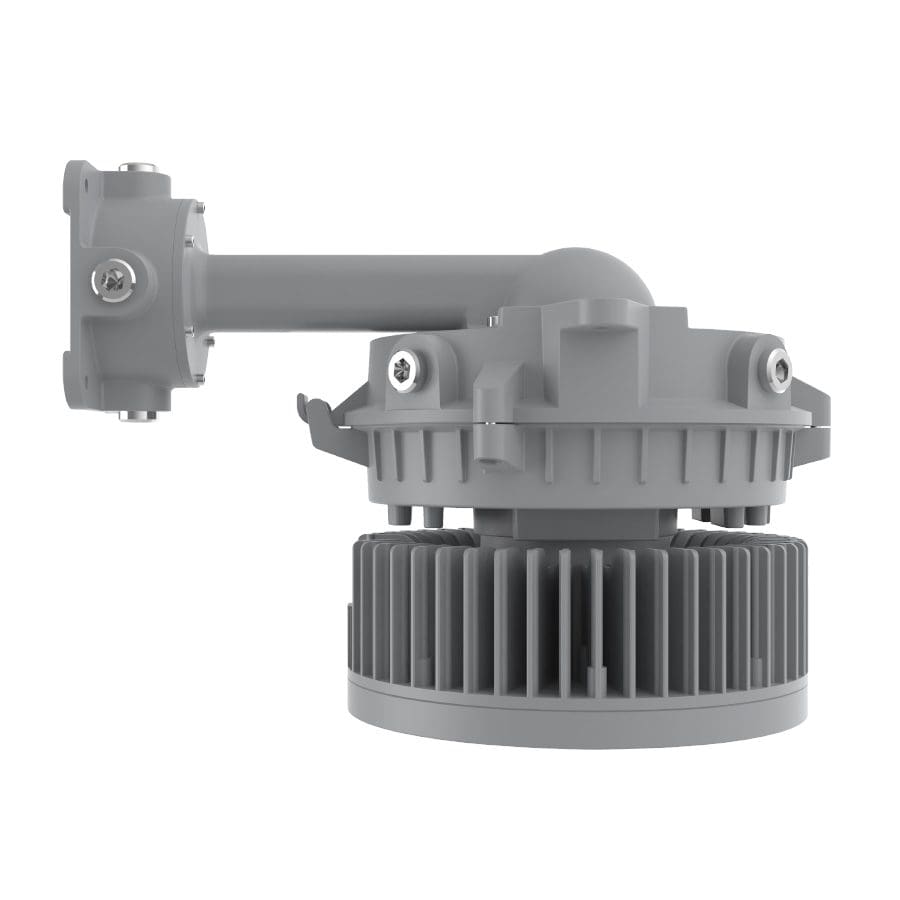

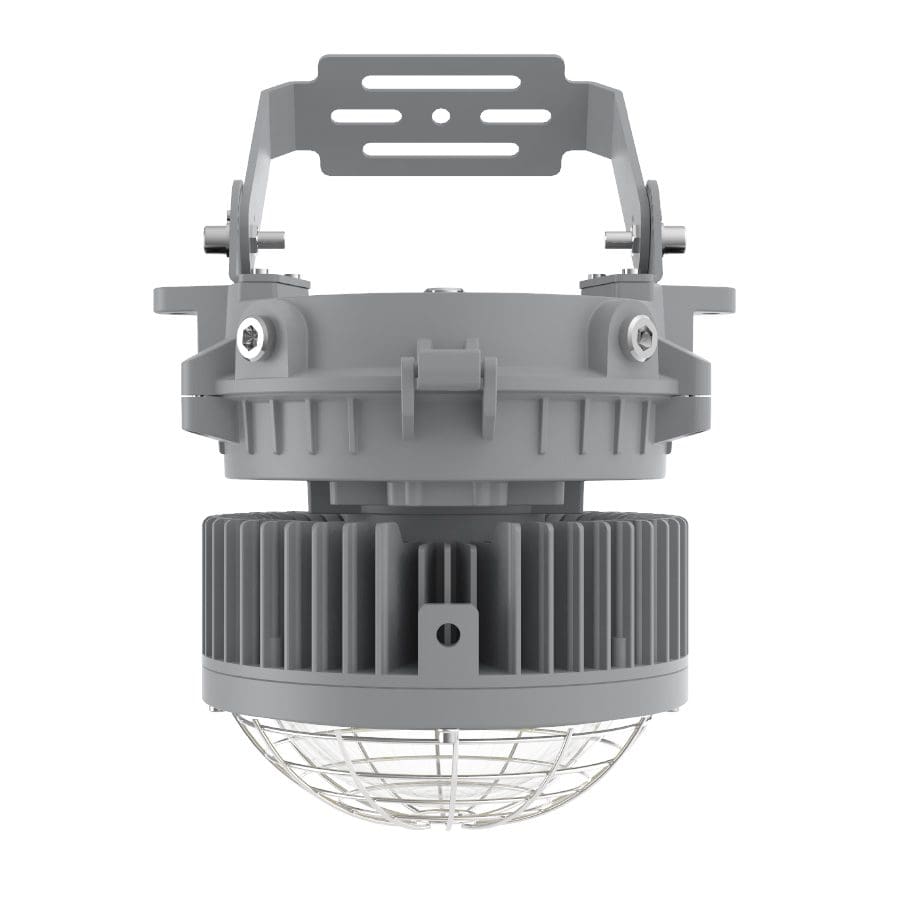

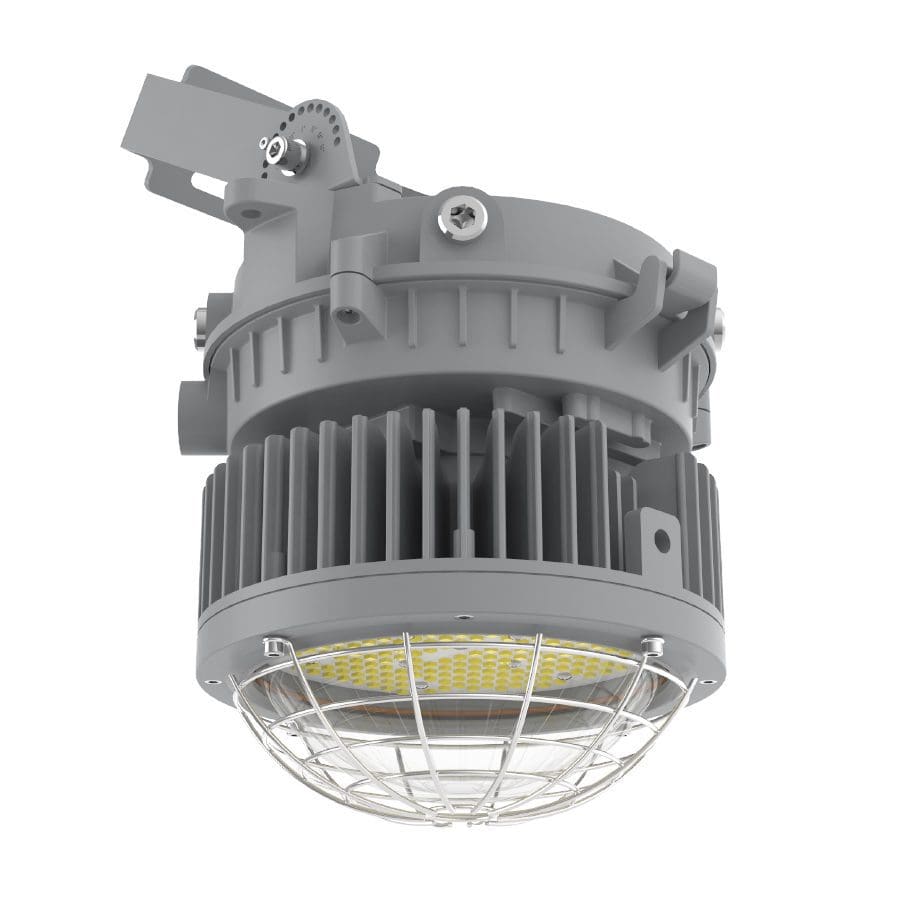

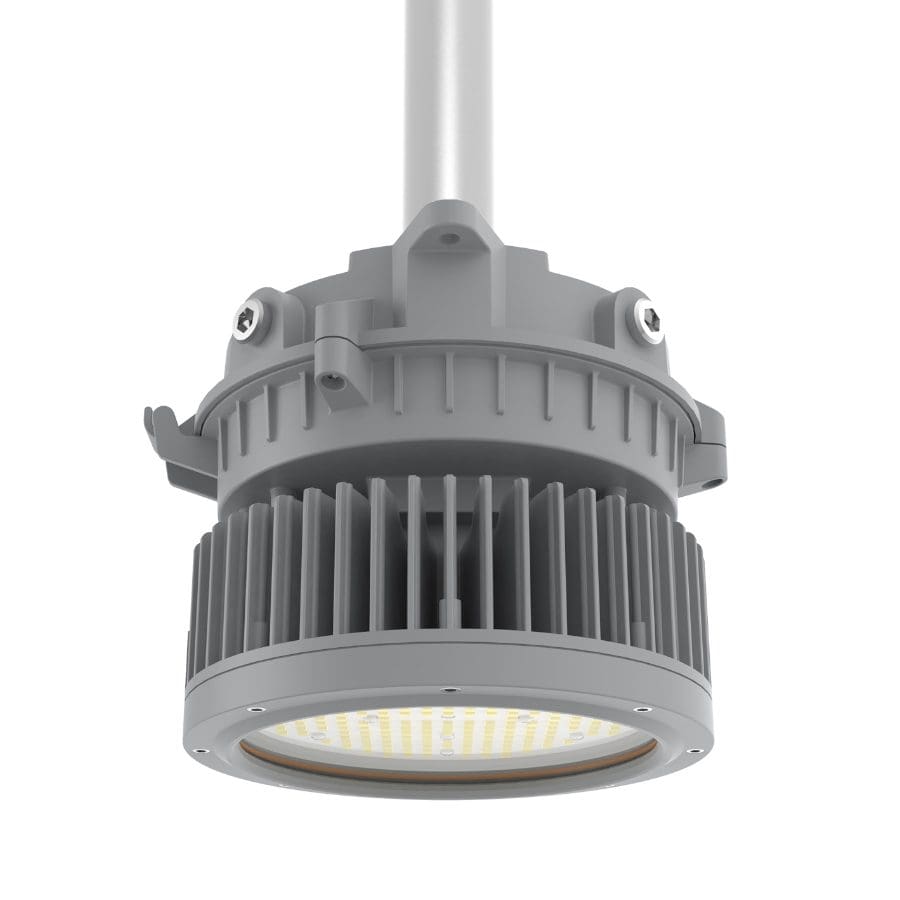

| Opciones de montaje | Colgante, Techo, Estación, Pared, Yugo, Caja de conexiones, Adaptador de deslizamiento para estación, MM3, CMP, MM2 |
| Peso del producto | 21.6 libras/9.8 kg |
| Material de la carcasa | Aluminio sin cobre (< 0.4%) |
| Peso del embalaje | 23.7lbs/10.8kg |
| Entrada de cable | (6) 3/4" NPT |
| Dimensiones del embalaje (L×An×Al) | 12,8x12,8x10,5 pulgadas (325x325x265 mm) |
| Dimensiones del producto (L×An×Al) | 12.8×12.5x9.1in (326x316x230mm) |
| Parámetros ambientales | |
|---|---|
| Temperatura ambiente de funcionamiento | -40°F ~ +149°F(-40°C ~ 65°C) | -40°F ~ +140°F(-40°C ~ 60°C) | -40°F ~ +131°F(-40°C ~ 55°C) |
| Clasificación de viento EPA (ft²) | 1.342 (Horquilla), 1.372 (Techo), 1.222 (Poste), 1.860 (MM3, CMP, MM2) |
| Clasificación T-Code | CID2 - T4A, CIID1 - T4A (Solo caja de empalmes para CID2 - T4A; MM3, CMP, MM2 Solo para CID2 - T4A, CIID2 - T4A.) |
* Valor calculado en base a 5000K, 80 CRI y cristal transparente, varía según las diferentes especificaciones. CRI 70 y CRI 90 opcionales, DLC disponible solo con CRI 70.
Cumplimiento
| Clasificaciones |
|---|
| Class I Division 2, Group A, B, C, D |
| Class I Zone 2, Group IIC |
| Class II Division 1 Group E, F, G |
| Class II Division 2, Group F, G |
| Class III |
| Zone 21, Group IIIC |
| Certificaciones |
|---|
| CSA C22.2 No. 137 |
| CSA C22.2 No. 250.0 |
| DLC Standard (See Notes) |
| FCC Part 15, Subpart B |
| Intertek ETL |
| UL 1598 |
| UL 1598 Wet Locations |
| UL 1598A |
| UL 1598A Marine Outside Type (Salt Water) |
| UL 844 |
| Calificaciones |
|---|
| IK08 (Glass) |
| IK10 (PC) |
| IP66 |
| NEMA 4X |
| Salt Spray 720 hrs (ASTM B117) |
| Simultaneous Presence |
* No todas las variaciones de productos enumeradas califican para DLC. Visite www.designlights.org/search para confirmar la calificación.
