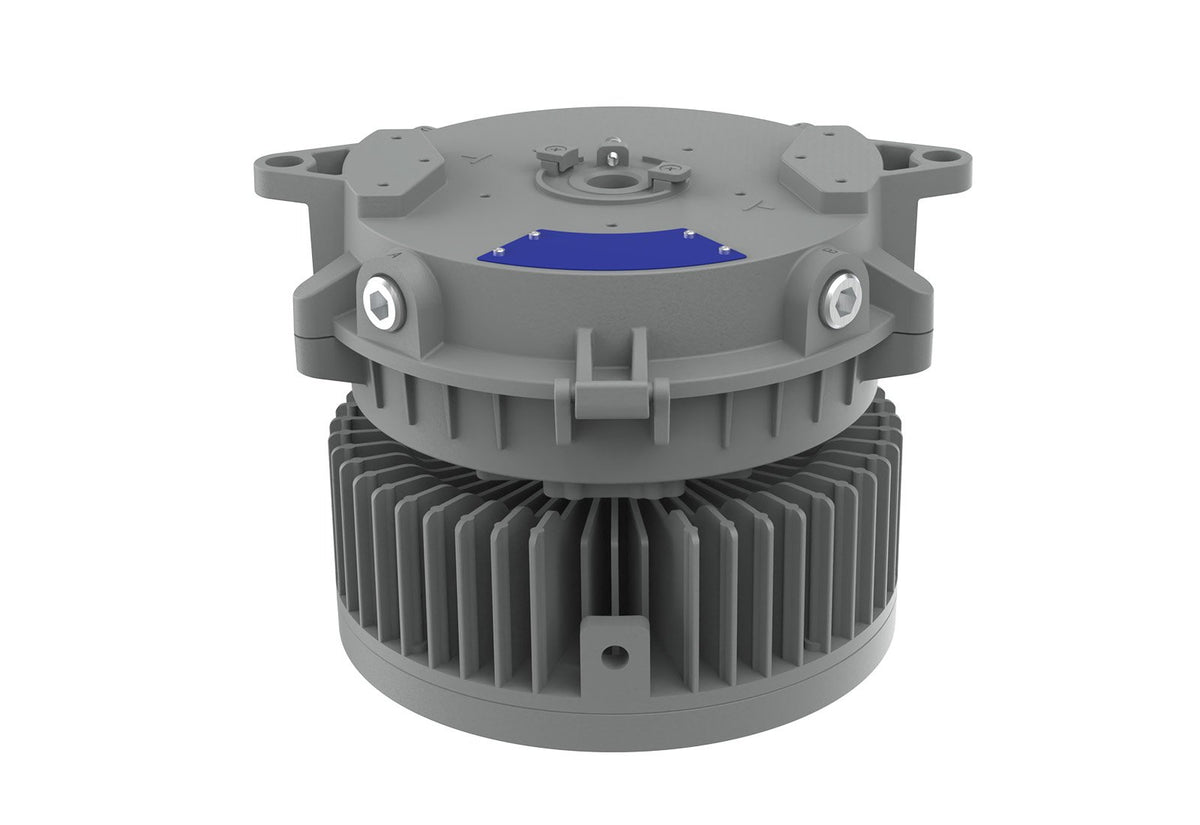

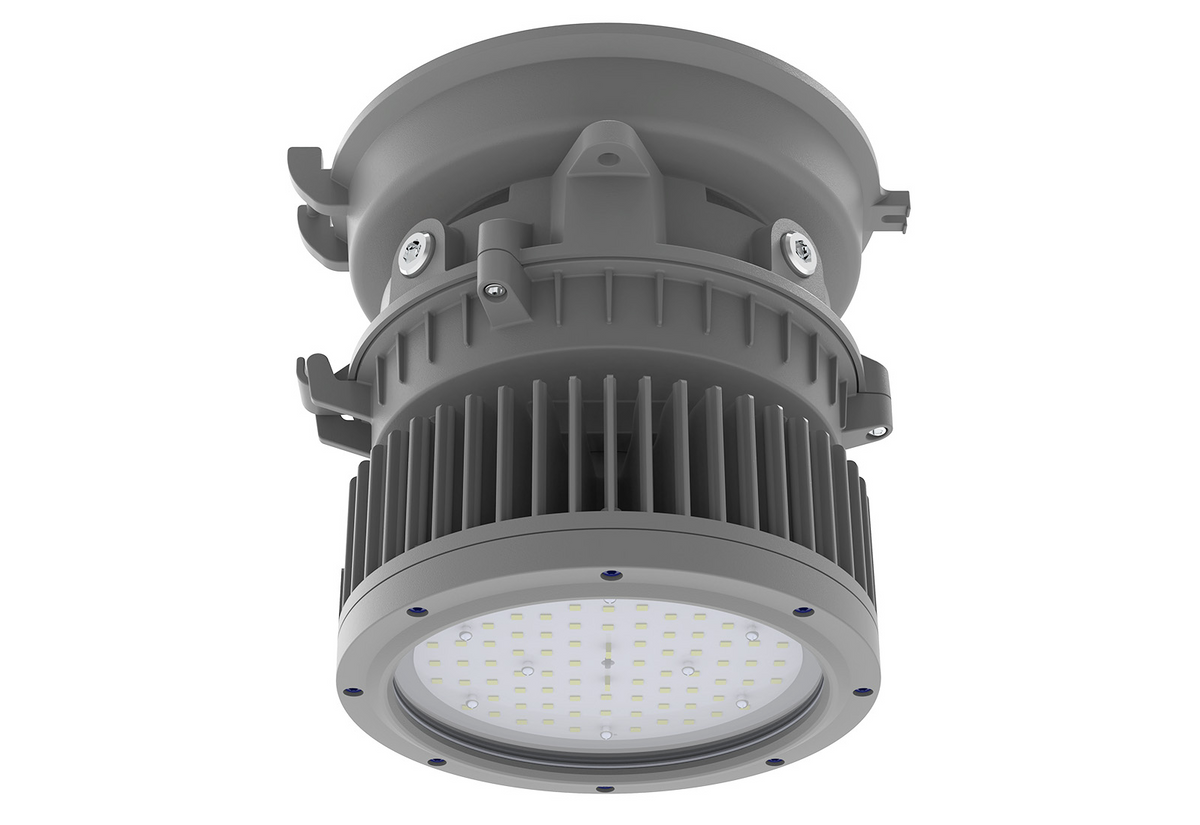

Serie REDONDA MAX HARSH
Tipo de luminaria
Resumen
Potencia y brillo incomparables: la serie Round Max Harsh ofrece un gran rendimiento a la línea de la serie Round, diseñada para aplicaciones en interiores de bahía media a alta y en exteriores de área general. Con hasta 26 000 lúmenes con ópticas tipo I, III, V, 30° y 60°, reduce la cantidad de accesorios necesarios al tiempo que supera a la competencia. La ingeniería innovadora permite la instalación en tan solo 60 segundos, y las opciones de lentes de policarbonato o vidrio templado brindan flexibilidad para astilleros, plantas de energía e instalaciones de fabricación pesada que requieren iluminación instantánea y robusta con capacidad de reencendido.
Clasificaciones, Calificaciones, Certificaciones
INFORMACIÓN
LED redonda de alto rendimiento para astilleros, centrales eléctricas e industria pesada
Los astilleros y las instalaciones de fabricación pesada necesitan la potencia de la Round Max con protección extra contra la corrosión: la Round Max Harsh Series añade la durabilidad NEMA 4X a la misma plataforma de alto lumen.
Potencia y brillo inigualables: la Round Max Harsh Series aporta un gran rendimiento a la línea de la serie Round. Diseñada para aplicaciones de bahía media-alta en interiores y áreas generales en exteriores, ofrece hasta 26 000 lúmenes con ópticas tipo I, III, V, de 30° y 60°.
La ingeniería innovadora permite su instalación en tan solo 60 segundos, y las opciones de lentes de policarbonato o vidrio templado ofrecen flexibilidad para astilleros, centrales eléctricas e instalaciones de fabricación pesada que requieren iluminación robusta e instantánea con capacidad de reencendido.
Características clave
- Instalación flexible: 7 opciones de montaje diferentes.
- Iluminación instantánea y reencendido: Cuatro salidas de lúmenes proporcionan una iluminación equivalente a HID/MH de 320-1000 W (de 12 000 a 26 000 Lm).
- Instalación rápida: Tiempo de instalación de 60 segundos.
Por qué especificar la Round Max Harsh Series
- Hasta 26 000 lúmenes reduce el número de luminarias por área
- Clasificación NEMA 4X para resistencia a la corrosión en astilleros, entornos marinos y fabricación pesada
- Instalación en 60 segundos reduce el costo de mano de obra
- 10 años de garantía para LED / 7 años para el controlador
Especificaciones
| Parámetros Eléctricos | |
|---|---|
| L70 | 112.000 h a 65 °C | 112.000 h a 60 °C | 110.000 h a 55 °C |
| Garantía | LEDs: 10 años, Controlador: 7 años |
| Factor de potencia | ≥0,90 |
| Cable de alimentación | 12-18AWG, 90°C nominales |
| Protección contra sobretensiones | 10 kV |
| THD | <20% |
| Tensión/frecuencia | 100-277 V CA, 347-480 V CA, 120 V CA, 208-277 V CA 50/60 Hz |
| Atenuación | 0-10V, Rango 10-100% |
| Potencia | 80W | 120W | 150W | 200W |
| Corriente de entrada nominal (120 V CA) | 0.740A | 1.111A | 1.388A | 1.851A |
| Corriente de entrada nominal (277 V CA) | 0.320A | 0.481A | 0.601A | 0.802A |
| Corriente de entrada nominal (347 V CA) | 0.256A | 0.384A | 0.480A | 0.640A |
| Corriente de entrada nominal (480 V CA) | 0,185 A | 0,277 A | 0,347 A | 0,462 A |
| Parámetros ópticos | |
|---|---|
| Temperatura de color correlacionada (CCT) | 3000K/4000K/5000K |
| Índice de reproducción cromática (CRI) | 80 IRC |
| Ángulo de haz disponible | T1/T3/T5/30°/60° |
| Eficacia lumínica** | 148 lúmenes/W |
| Flujo lumínico** | 12.157Lm | 17.388Lm | 21.771Lm | 26.076Lm |
| Parámetros mecánicos | |
|---|---|
| Hardware | Acero inoxidable 316 |
| Material de la lente | Vidrio templado o policarbonato |

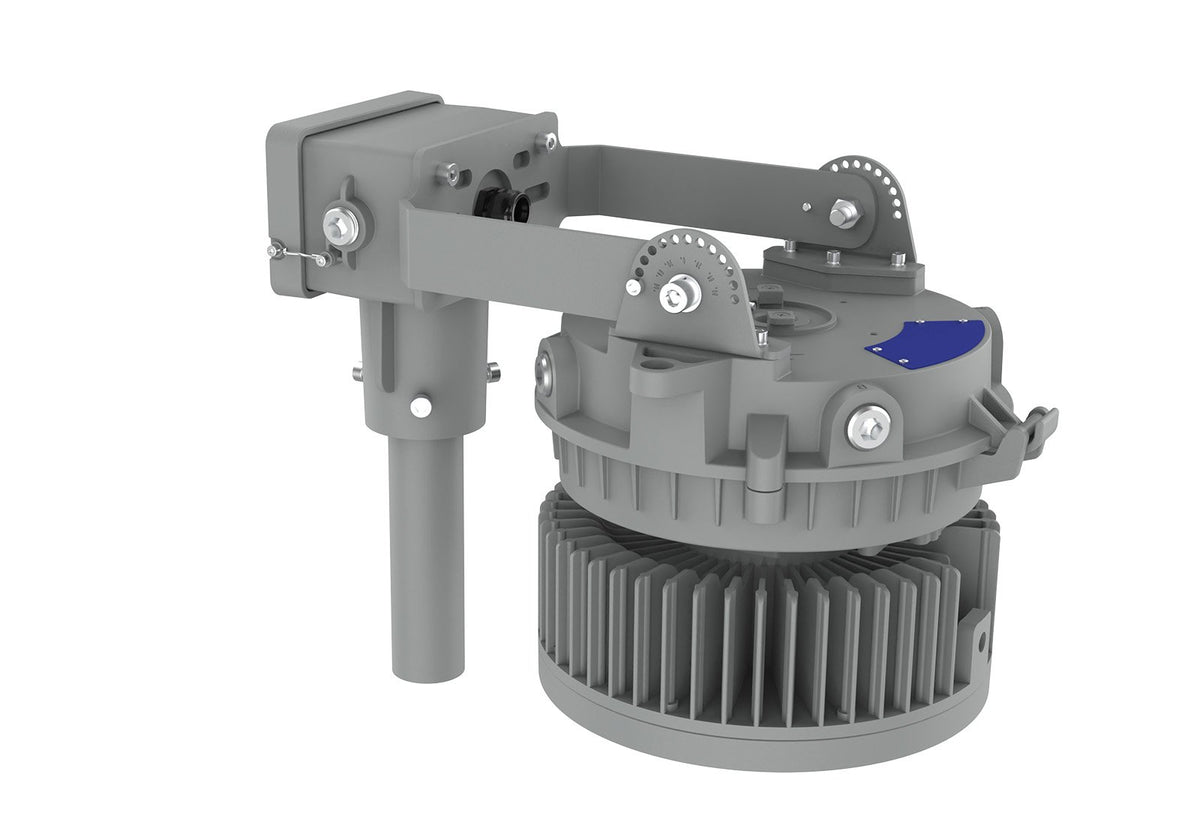

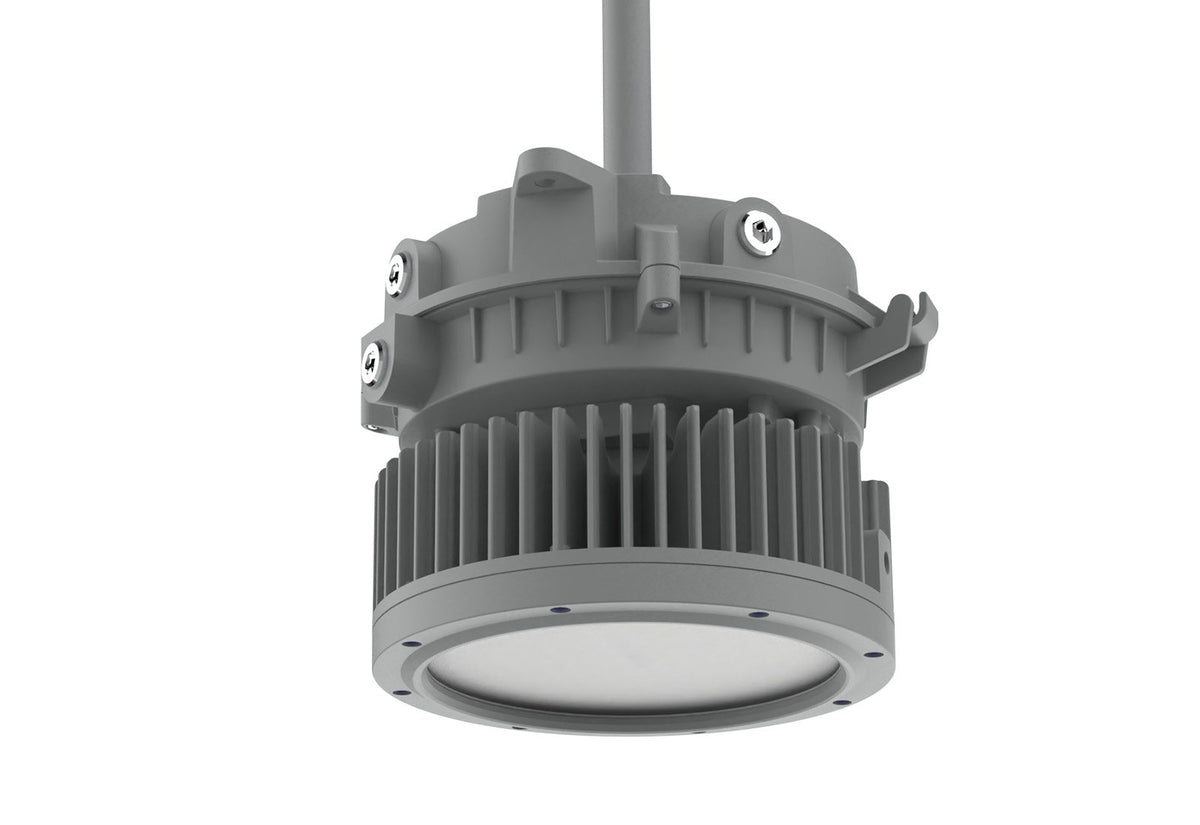

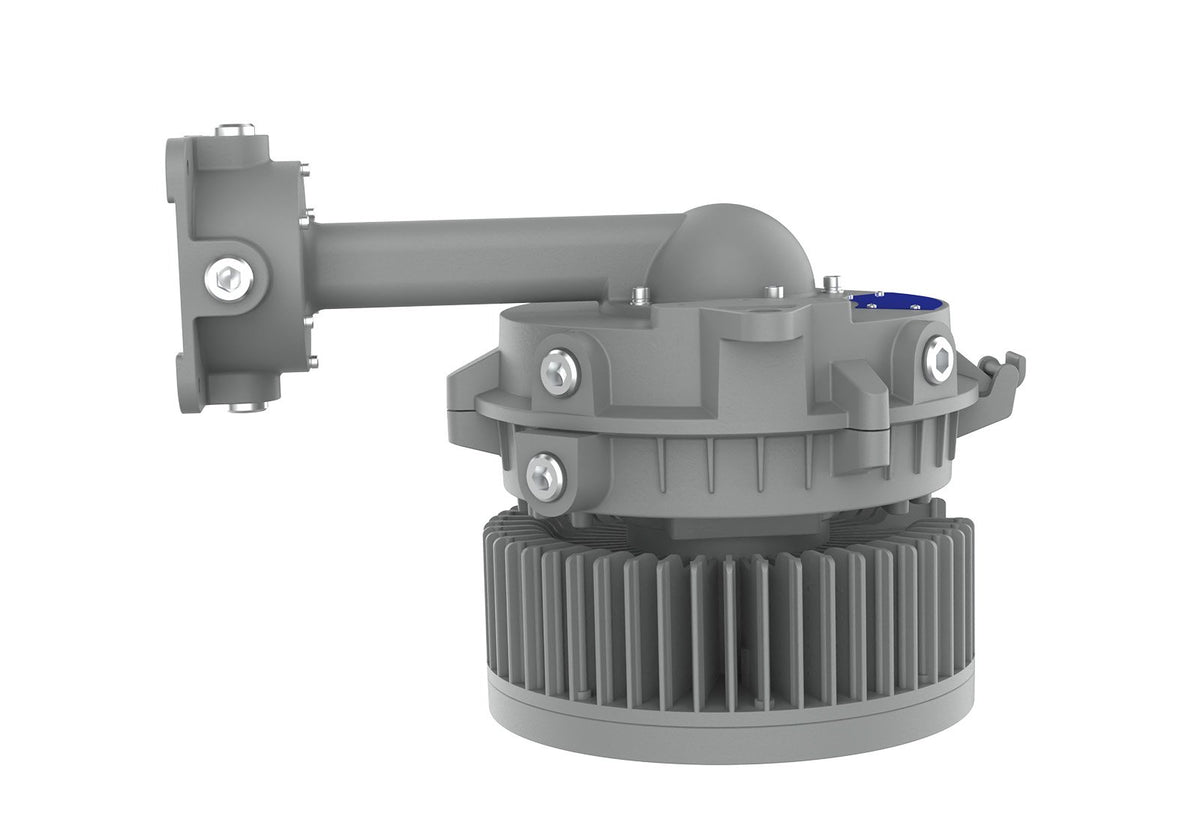

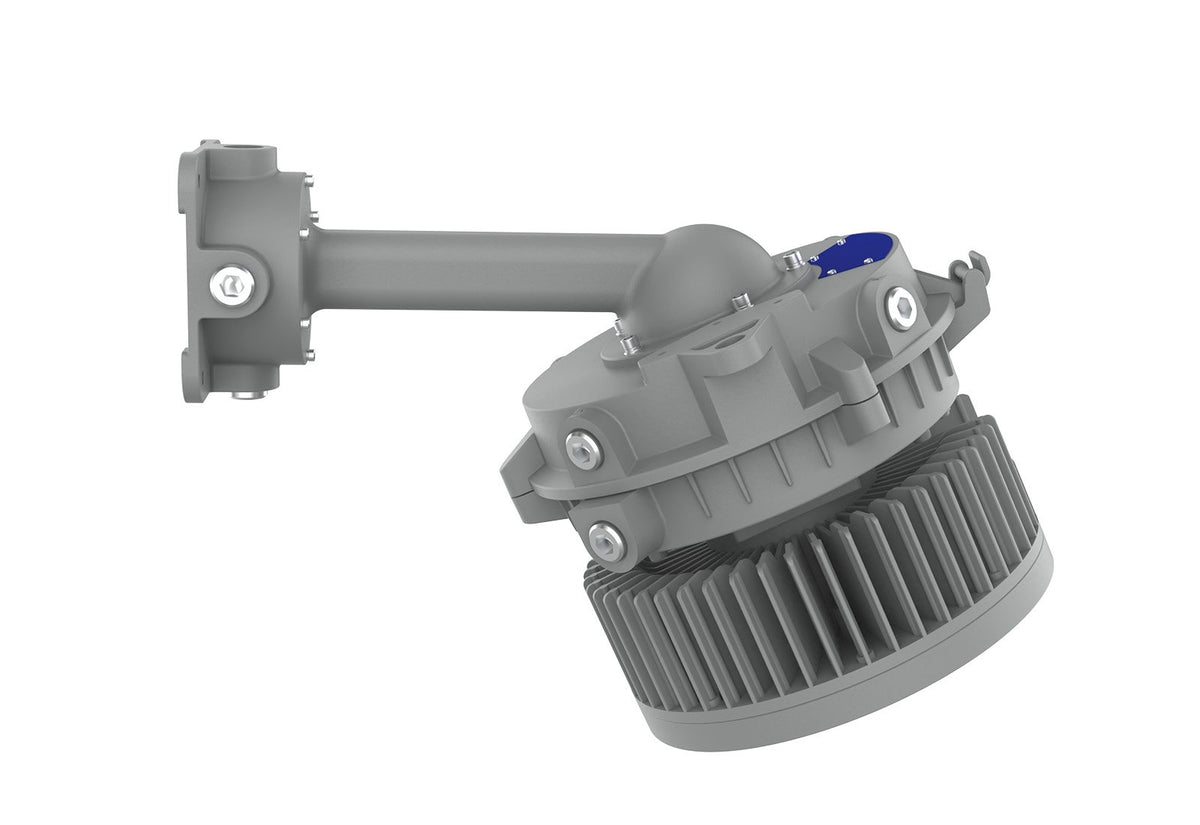

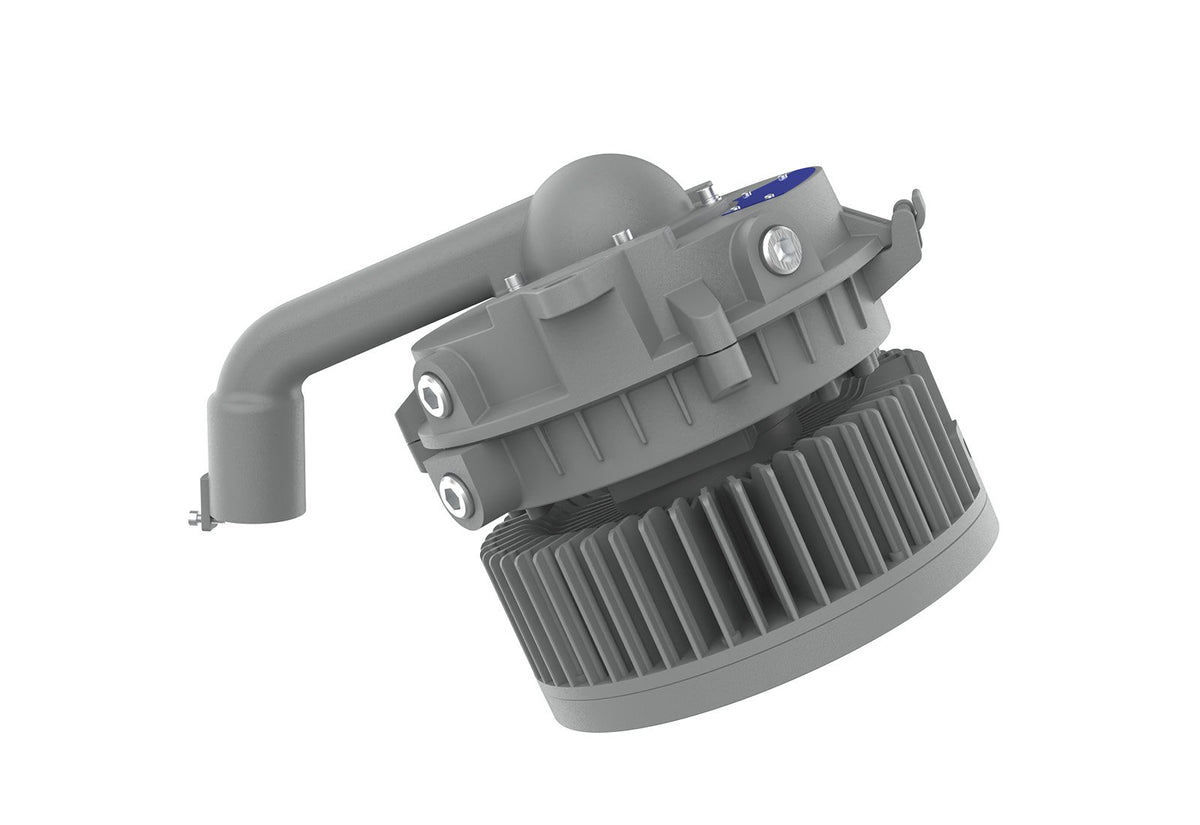

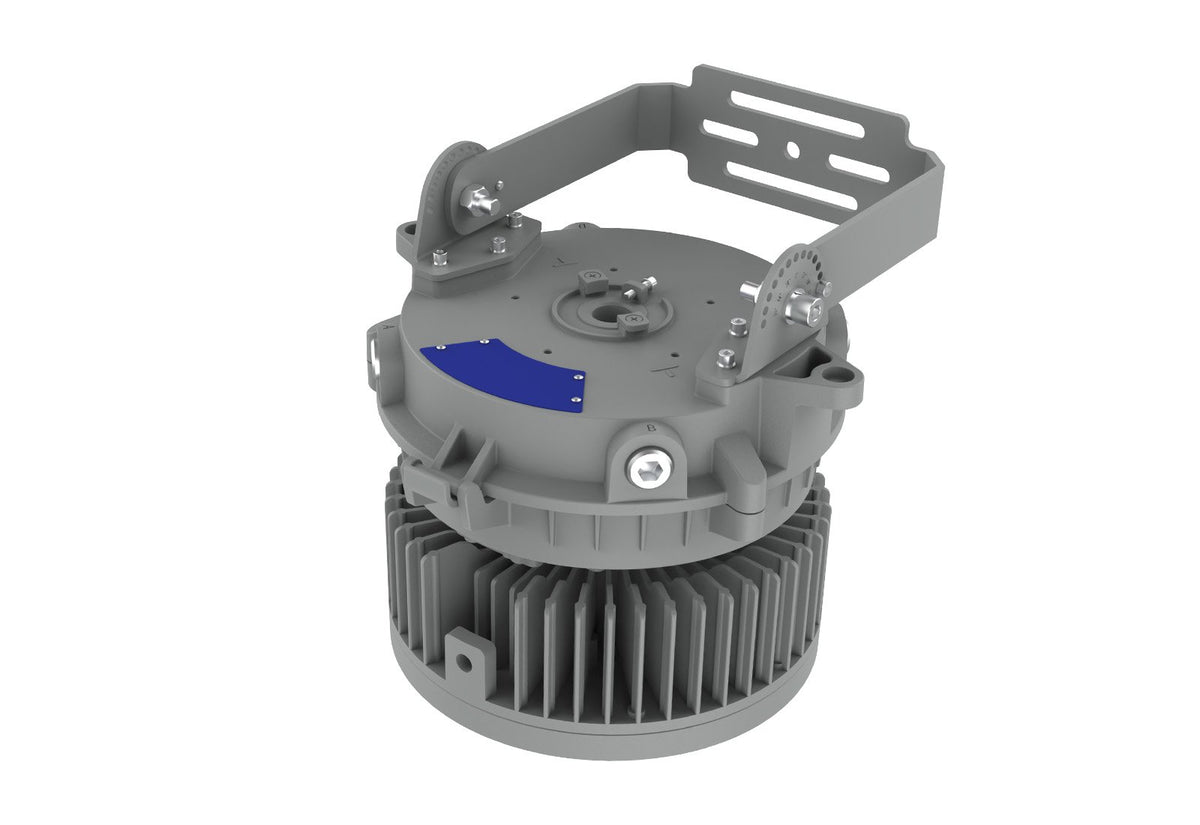

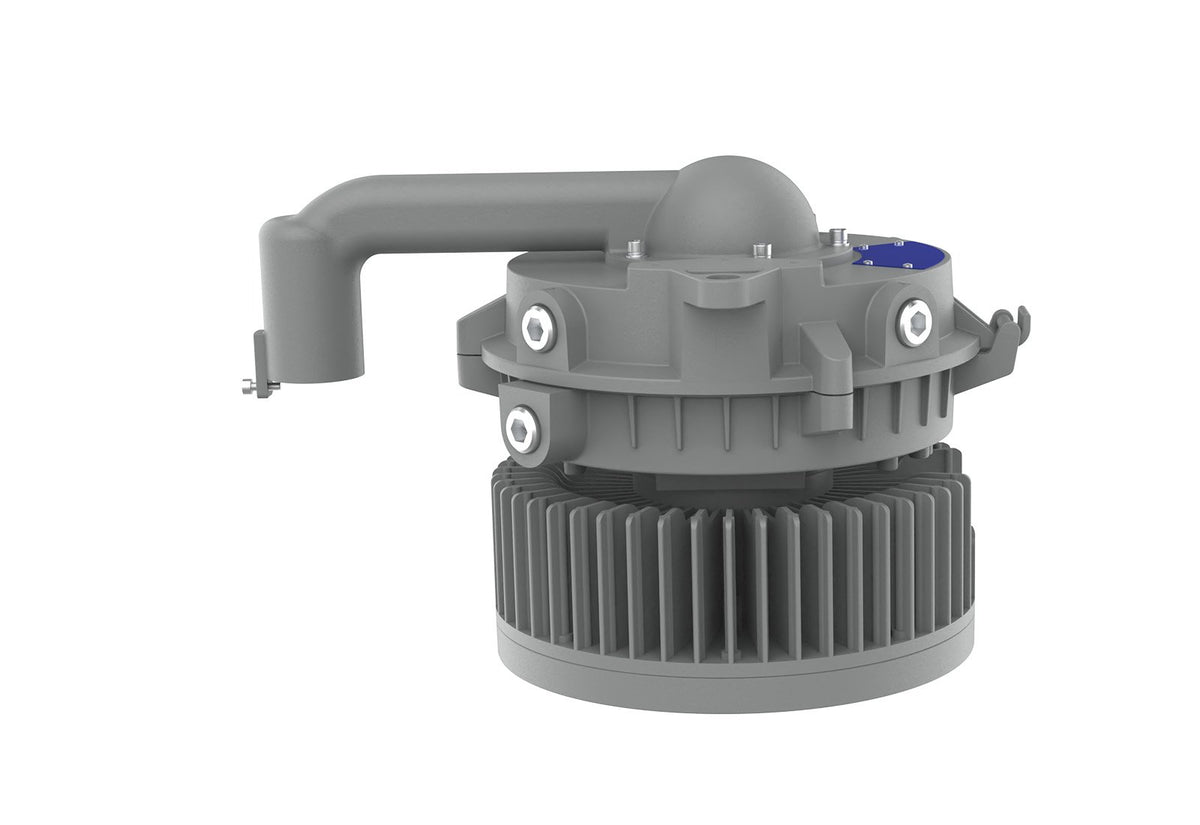

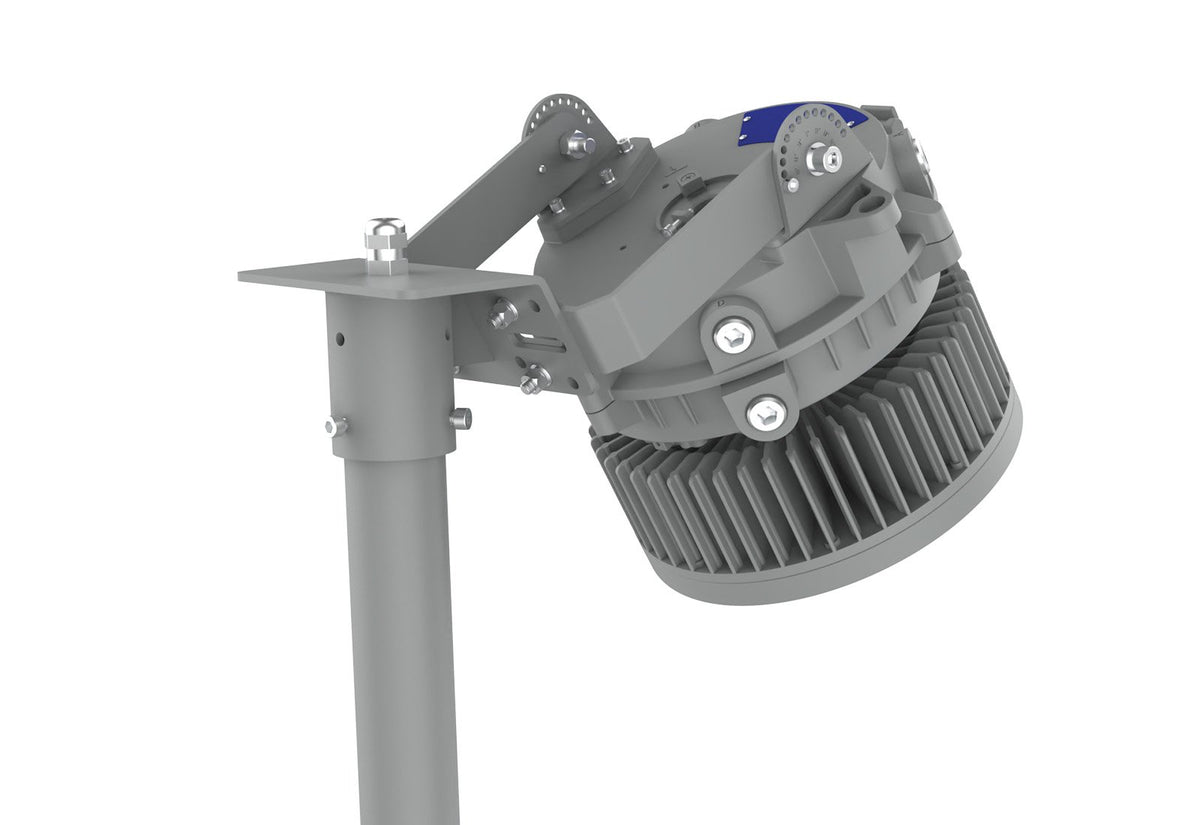

| Opciones de montaje | Colgante, Techo, Mástil, Pared, Horquilla, Caja de empalmes, Conector deslizante de mástil |
| Peso del producto | 21.6 libras/9.8 kg |
| Material de la carcasa | Aluminio sin cobre (< 0.4%) |
| Peso del embalaje | 23.7lbs/10.8kg |
| Entrada de cable | (6) 3/4" NPT |
| Dimensiones del producto (L×An×Al) | 10.6×9.1 pulgadas (270×230 mm) |
| Dimensiones del embalaje (L×An×Al) | 13×11in (330×280mm) |
| Parámetros ambientales | |
|---|---|
| Temperatura ambiente de funcionamiento | -40°F ~ +149°F (-40°C ~ 65°C) | -40°F ~ +140°F (-40°C ~ 60°C) | -40°F ~ +131°F (-40°C ~ 55°C) |
| Clasificación de viento EPA (ft²) | 1.342 (Horquilla), 1.372 (Techo), 1.222 (Puntal) |
* Valor calculado en base a 5000K, 80 CRI y vidrio transparente, varía según las especificaciones.
** CRI 70 y CRI 90 opcional, DLC disponible solo con CRI 70.
Cumplimiento
| Certificaciones |
|---|
| CSA C22.2 No. 250.0 |
| DLC Standard (See Notes) |
| FCC Part 15, Subpart B |
| UL 1598 |
| UL 1598 Wet Locations |
| UL 1598A |
| UL 1598A Marine Outside Type (Salt Water) |
| Calificaciones |
|---|
| IK08 (Glass) |
| IK10 (PC) |
| IP66 |
| NEMA 4X |
| Salt Spray 720 hrs (ASTM B117) |
* No todas las variaciones de productos que se muestran en esta página están calificadas para DLC. Visite www.designlights.org/search para confirmar la calificación.
