Serie MODULAR MAX HARSH
Tipo de luminaria
Resumen
La serie Modular Max Harsh ofrece un potente rendimiento con una salida de lúmenes de hasta 66 000 y una eficacia luminosa de hasta 166 lm/W, a la vez que es un 25 % más ligera que los proyectores comparables. Las rigurosas pruebas garantizan un rendimiento óptimo en condiciones extremas de -49 °F a +149 °F, con un excelente diseño térmico que proporciona un funcionamiento duradero. Su diseño versátil e inteligente funciona igualmente bien como proyector o como solución de bahía alta, y la carcasa de aleación metálica reciclable apoya la sostenibilidad. Respaldada por una garantía estándar de 7 años (10 años extendida) y clasificaciones UL1598/1598A, está diseñada para aplicaciones industriales exigentes y adversas.
Clasificaciones, Calificaciones, Certificaciones
INFORMACIÓN

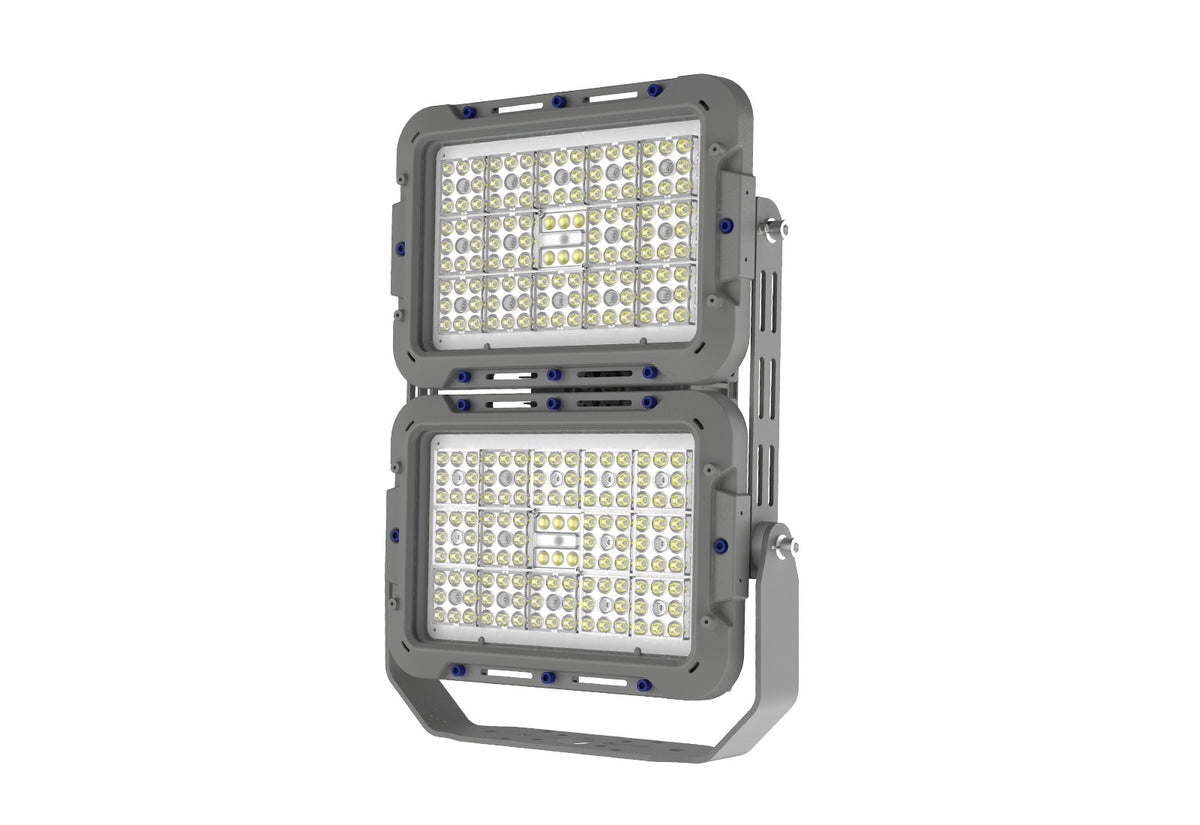

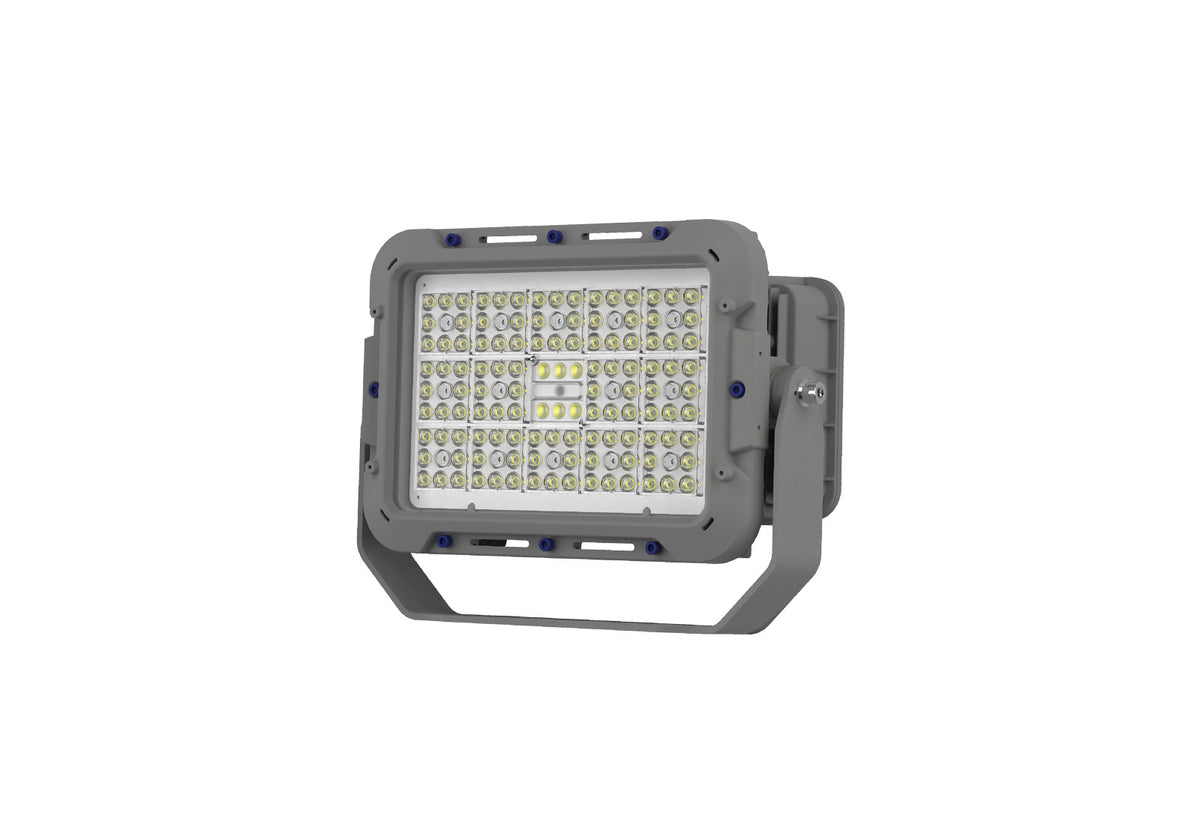

Proyector y campana LED ligeros de alto lumen para entornos hostiles
Las instalaciones industriales hostiles que necesitan la salida de lúmenes y el peso ligero de la serie Modular Max, además de protección adicional contra la corrosión, obtienen ambos con la serie Modular Max Harsh.
La serie Modular Max Harsh ofrece un rendimiento potente con una alta salida de lúmenes de hasta 66,000 lúmenes y una excelente eficacia luminosa de hasta 166 lm/W, logrados manteniendo un diseño ligero y compacto, más del 25% más ligero que los proyectores comparables.
Pruebas rigurosas aseguran un rendimiento óptimo bajo condiciones extremas de -49°F a +149°F, con un diseño térmico excepcional que proporciona una operación duradera. Su diseño versátil e inteligente funciona igualmente bien como proyector o como solución de campana.
Características clave
- Amplia gama de selección: Ofreciendo 15,000-66,000 Lm.
- Fácil instalación: Cableado sencillo, más espacio para el cableado.
- Transferencia de calor segura y fiable: Utilizable en temperaturas ambiente altas/bajas: -49°F a +149°F para 15,000-30,000 Lm; -49°F a +131°F para 37,000-66,000 Lm.
- Diseño compacto y ligero: Más del 25% más ligero que los proyectores comparables.
Por qué especificar la serie Modular Max Harsh
- Clasificación UL1598/UL1598A para ubicación húmeda y marina para proyectos de uso rudo
- Más del 25% más ligero que los proyectores comparables
- Garantía estándar de 7 años / extendida de 10 años
- DLC Premium calificado en configuraciones seleccionadas
Especificaciones
| Parámetros Eléctricos | |
|---|---|
| L70 | 230.000 horas a 149 °F | 230.000 horas a 131 °F |
| Garantía | Estándar: 7 años, Extendido: 10 años |
| Factor de potencia | >0.90 |
| Cable de alimentación | 12-18AWG, clasificación 90°C mín. | 12-17AWG, clasificación 90°C mín. |
| Protección contra sobretensiones | 10 kV |
| THD | <20% |
| Tensión/frecuencia | 100-277 V CA, 347-480 V CA, 50/60 Hz |
| Atenuación | 0-10 V, rango del 10 % al 100 % |
| Potencia (W) | 90 | 120 | 190 | 260 | 310 | 380 | 440 |
| Corriente de entrada nominal @277 V CA (A) | 0,361 | 0,481 | 0,762 | 1,043 | 1,244 | 1,524 | 1,765 |
| Corriente de entrada nominal @347 V CA (A) | 0,288 | 0,384 | 0,608 | 0,833 | 0,993 | 1,217 | 1,409 |
| Corriente de entrada nominal @480 V CA (A) | 0.208 | 0.278 | 0.44 | 0.602 | 0.718 | 0.88 | 1.019 |
| Corriente de entrada nominal @120 V CA (A) | 0.833 | 1.111 | 1.759 | 2.407 | 2.87 | 3.519 | 4.074 |
| Parámetros ópticos | |
|---|---|
| Temperatura de color correlacionada (CCT) | 2700K / 4000K / 5000K |
| Índice de reproducción cromática (CRI) | 80 IRC |
| Ángulo de haz disponible | 30° / 60° / 90° / 120° / T2 / T3 / T5 |
| Flujo lumínico (lm)* | 15074 | 19854 | 29148 | 37730 | 47974 | 59028 | 66313 |
| Eficacia lumínica (lm/W)* | 166 |
| Parámetros mecánicos | |
|---|---|
| Hardware | Acero inoxidable 316 |
| Material de la lente | Vidrio templado o policarbonato |

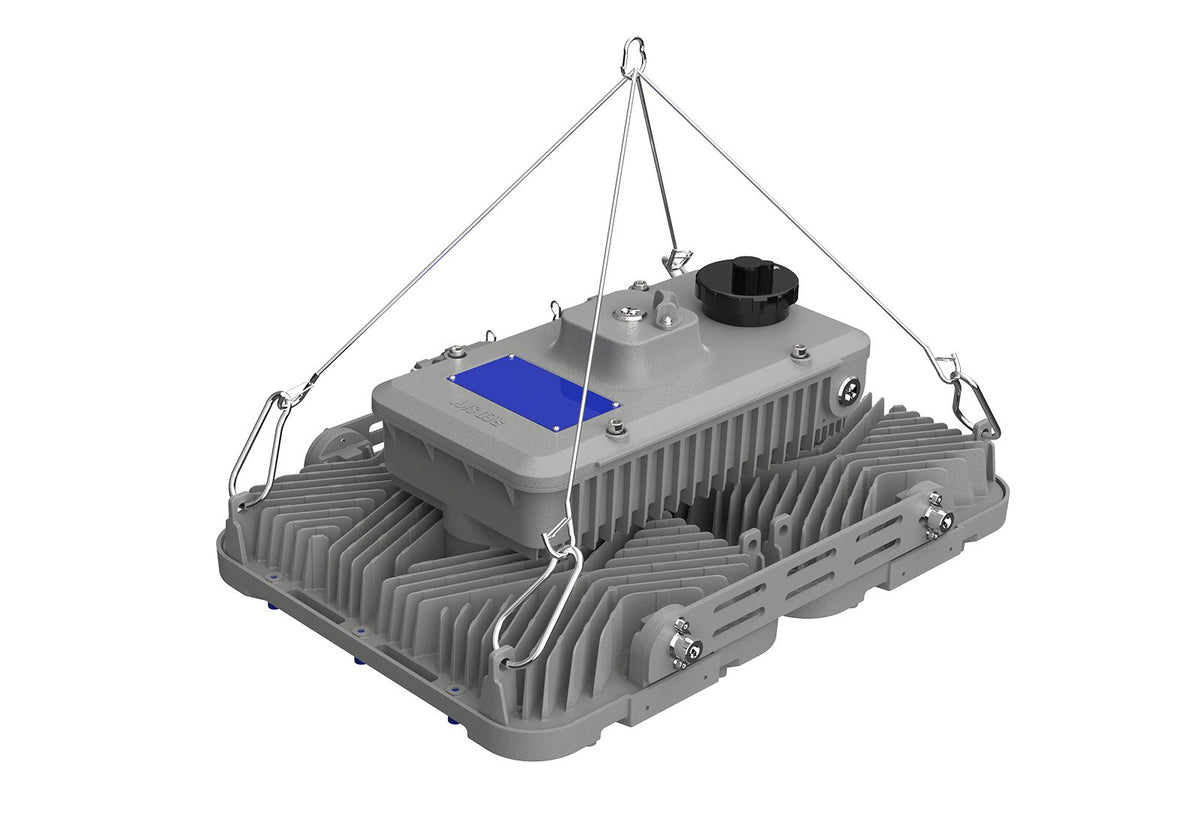

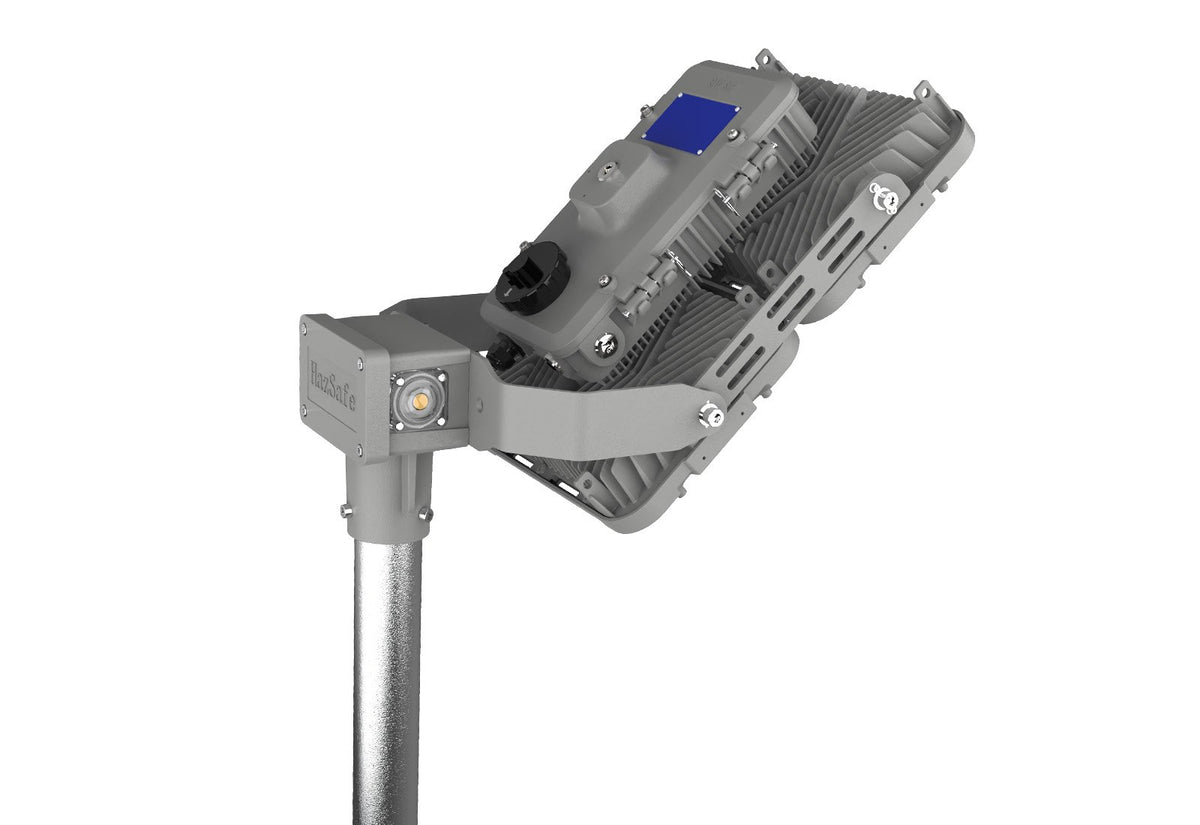

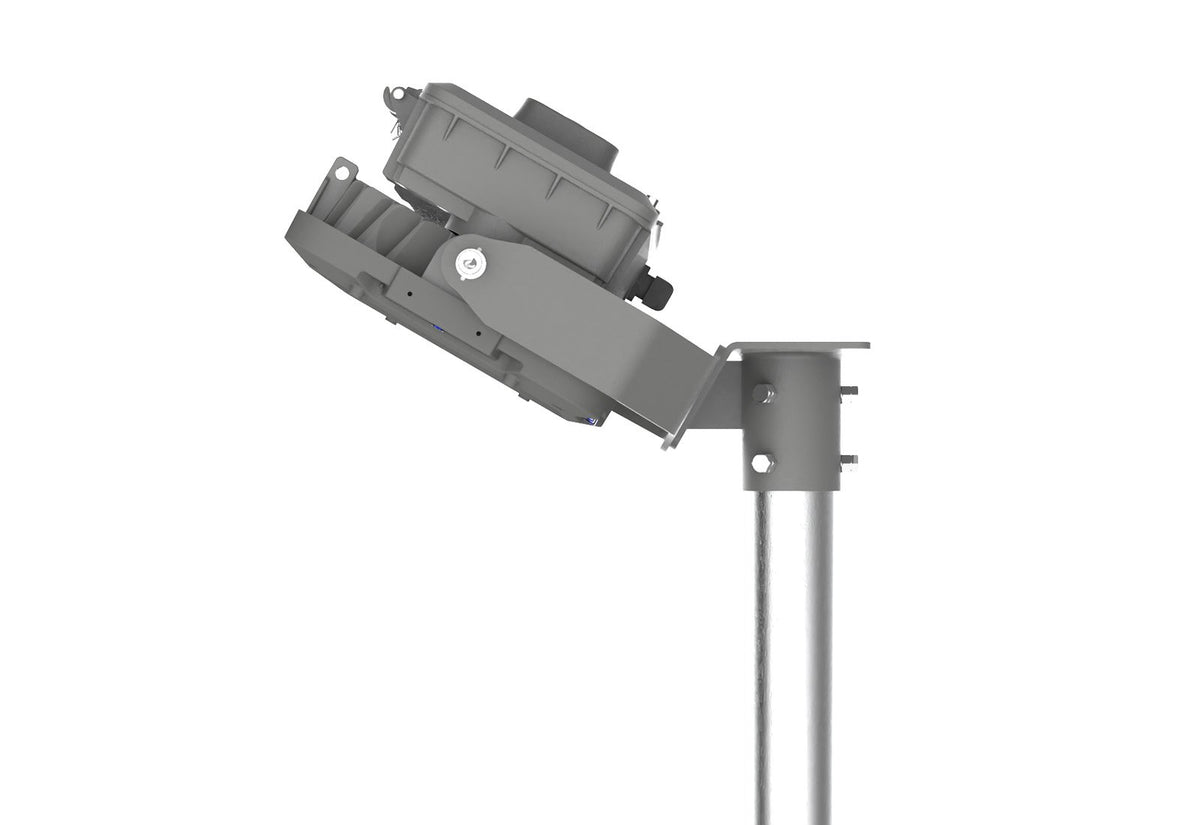

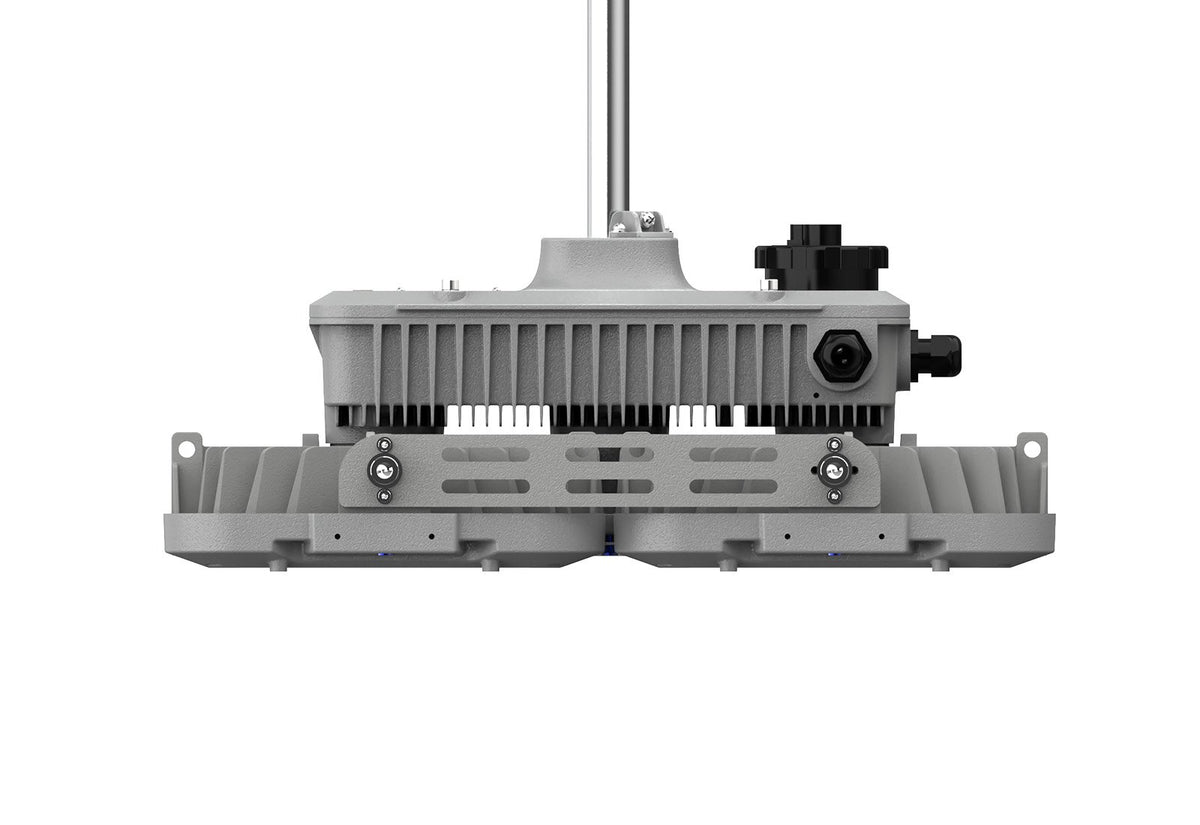

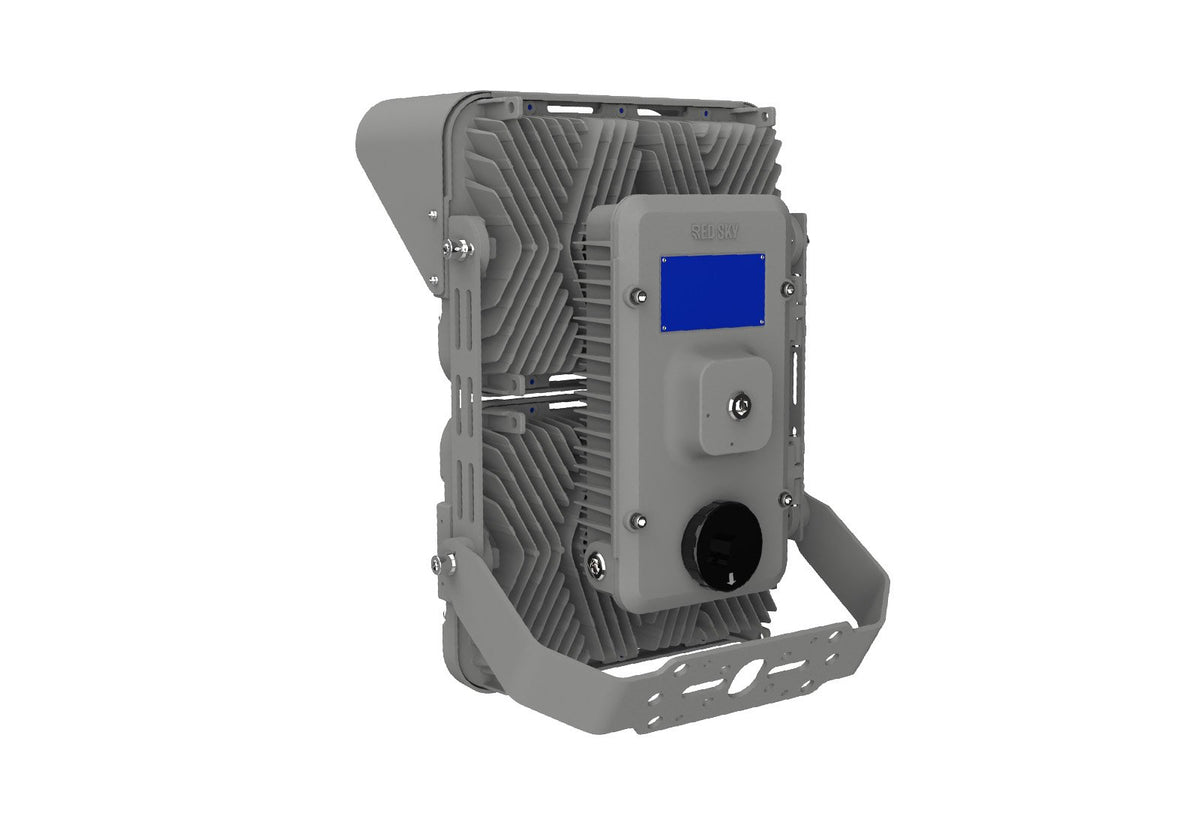

| Opciones de montaje | Colgante, Horquilla recta, Horquilla angular, Cadena, Montante, Gancho |
| Peso del producto | 21.8 lb / 9.9 kg | 36.3 lb / 16.5 kg |
| Material de la carcasa | Aluminio fundido sin cobre (< 0.4%) |
| Peso del embalaje | 23.9 lb / 10.9 kg | 40.1 lb / 18.2 kg |
| Entrada de cable | (5) NPT de 3/4" |
| Dimensiones del producto (L×An×Al) | 14.1×9.8×7.4 pulg. (357×250×189 mm) | 9.9×14.1×7.4 pulg. (505×357×189 mm) |
| Dimensiones del embalaje (L×An×Al) | 19,7×13,4×11,8 pulg. (500×340×300 mm) | 23,6×19,7×11,8 pulg. (600×500×300 mm) |
| Parámetros ambientales | |
|---|---|
| Temperatura ambiente de funcionamiento | -49°F ~ +149°F (-45°C ~ 65°C) | -49°F ~ +131°F (-45°C ~ 55°C) |
| Clasificación de viento EPA (ft²) | 1.753 (Horquilla), 1.888 (Puntal) | 2.864 (Horquilla), 2.999 (Puntal) |
| Resistencia a la vibración | 3G (ANSI C136.31)*** |
| Resistencia a la corrosión | Niebla salina 720 h (ASTM B117) |
* Valor calculado en base a 5000K, 80 CRI y cristal transparente; varía según las especificaciones.
** Se envía con cuatro tapones ciegos; la entrada superior está abierta para los modelos de montaje colgante; la entrada trasera está abierta para los modelos de montaje en horquilla.
*** Solo montaje en horquilla
Cumplimiento
| Certificaciones |
|---|
| CSA C22.2 No. 250.0 |
| DLC Premium (See Notes) |
| FCC 47 CFR Part 15, Subpart B |
| UL 1598 |
| UL 1598 Wet Locations |
| UL 1598A |
| UL 1598A Marine Outside Type (Salt Water) |
| Calificaciones |
|---|
| 3G Vibration (ANSI C136.31) |
| IK08 (Glass) |
| IK10 (Glass, Special ordering) |
| IK10 (PC) |
| IP66 |
| IP67 |
| NEMA 4X |
| Salt Spray 720 hrs (ASTM B117) |
* No todas las variaciones de productos están calificadas para DLC. Visite www.designlights.org/search para confirmar la calificación.
