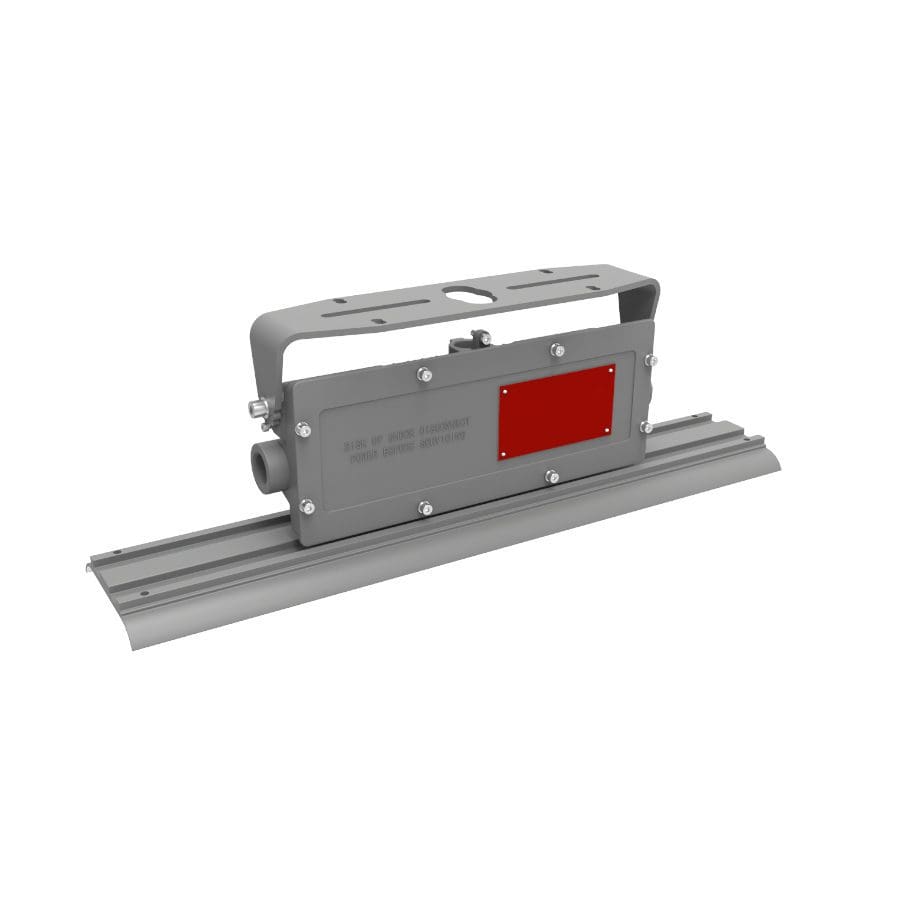

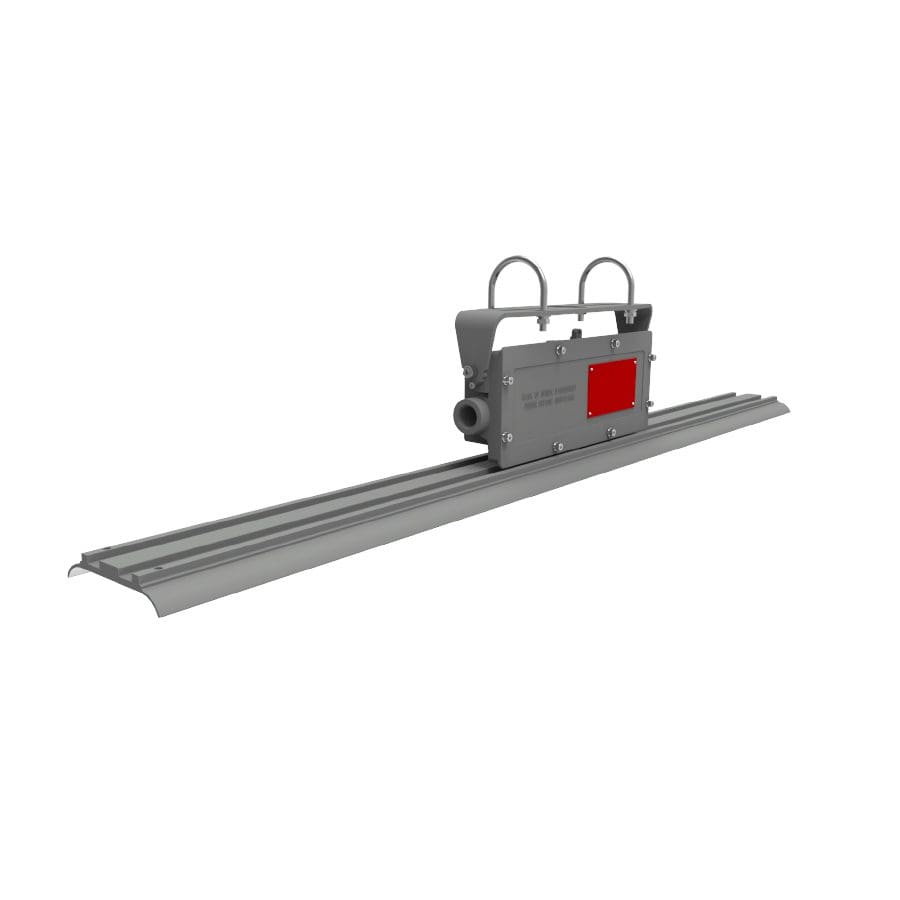

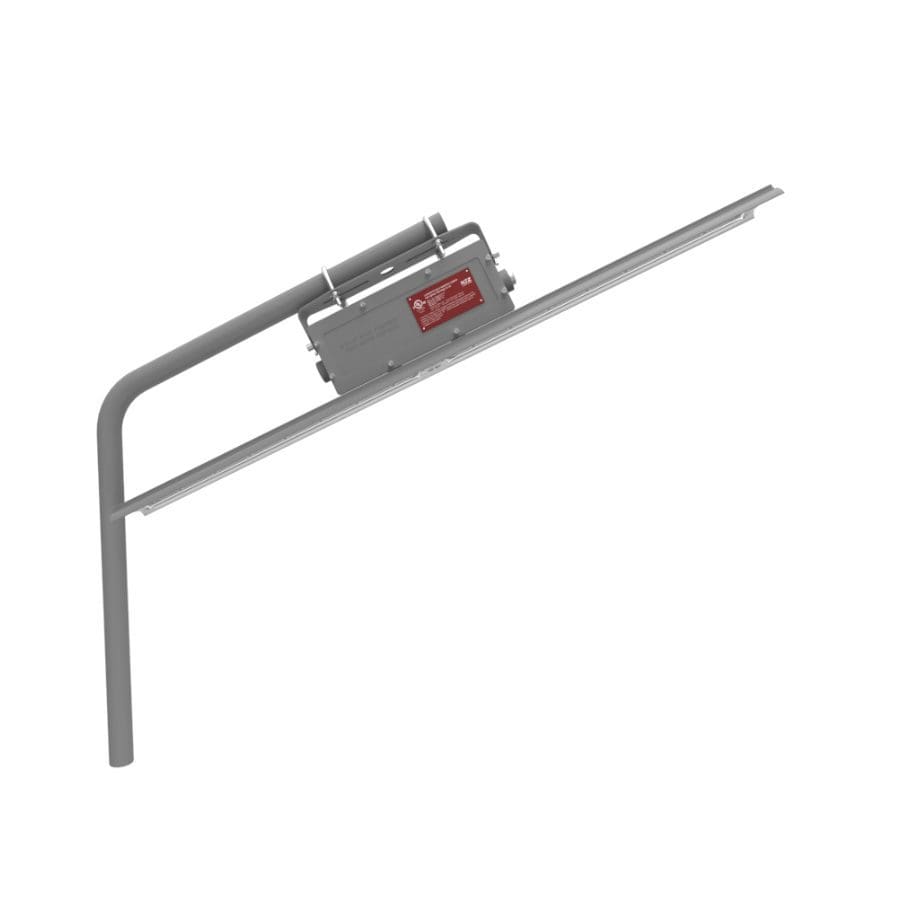

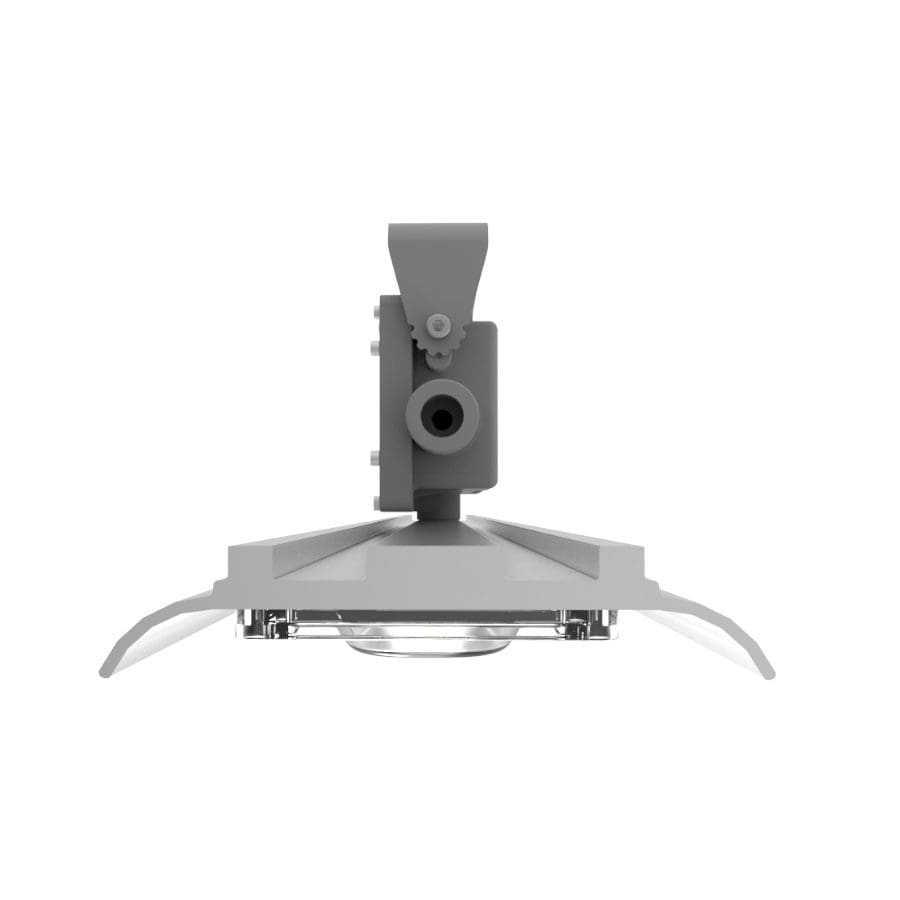

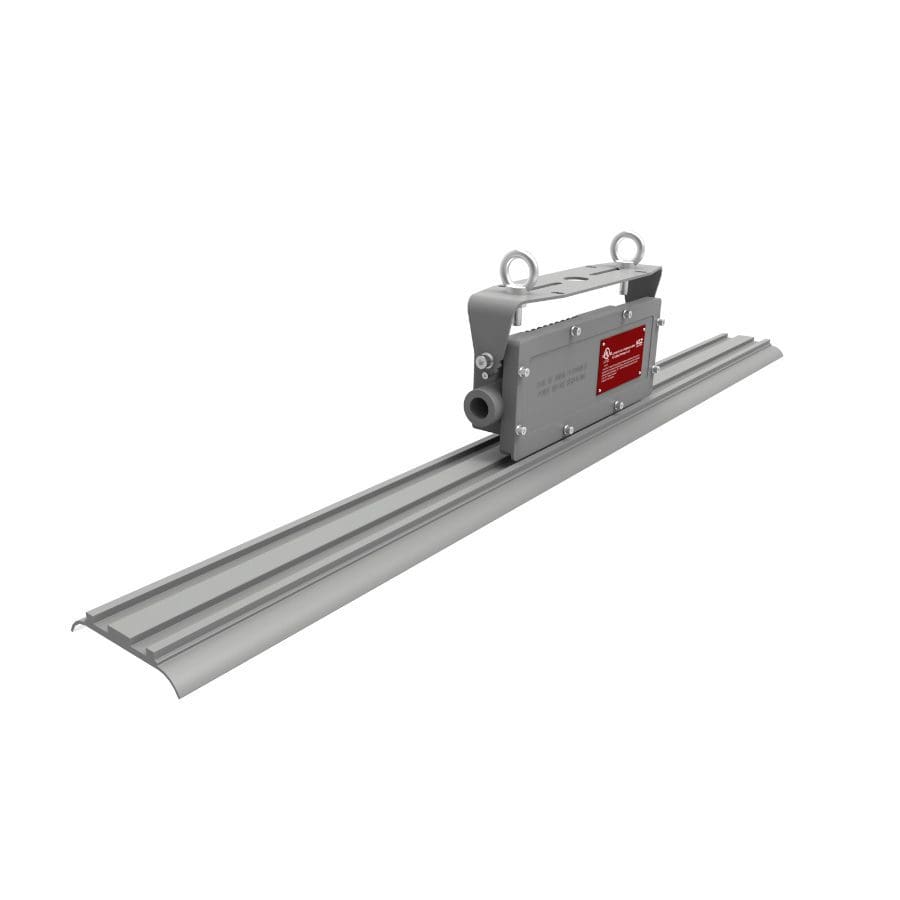

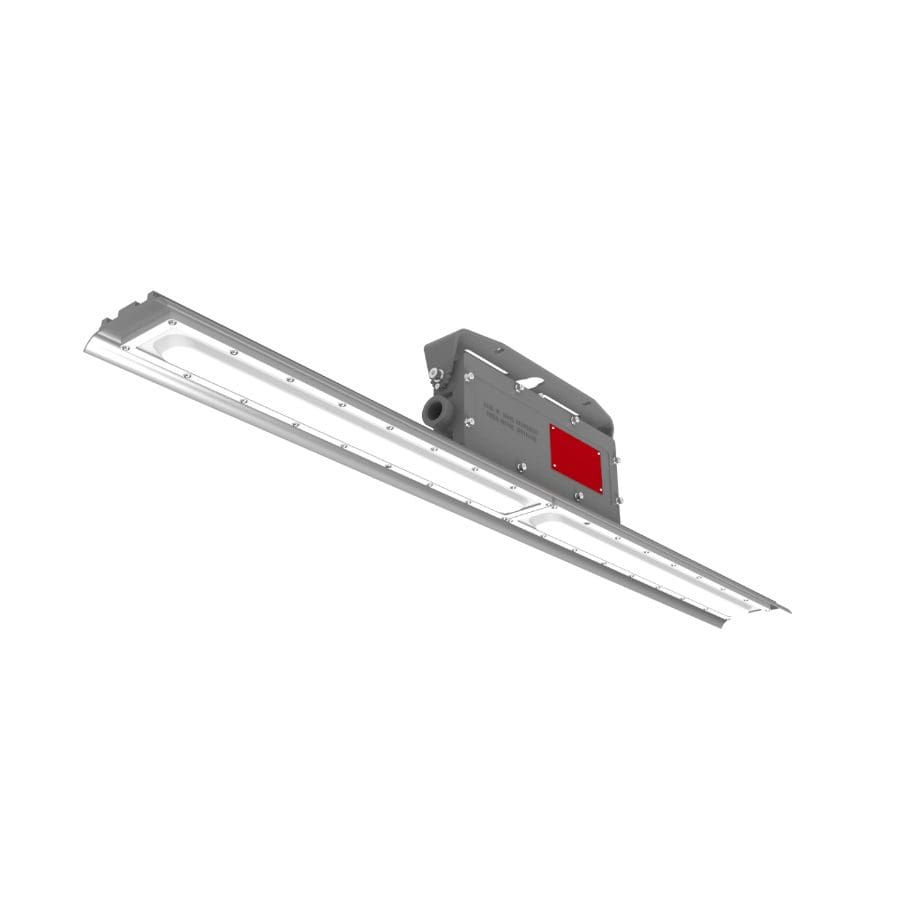

Serie LINEAR
Tipo de luminaria
Resumen
Con una robusta construcción de aluminio sin cobre, la Serie Lineal está clasificada para entornos peligrosos hasta Clase I División 2, protegiendo contra el polvo combustible, gases y vapores. Su diseño sin mantenimiento garantiza más de 147,000 horas de salida de luz fiable a temperaturas de hasta 149 °F, mientras opera de forma fiable tan bajo como -40 °F. Un controlador regulable de 1-10V y una eficacia de hasta 150 lm/W maximizan el ahorro de energía. Compartimentos de cableado integrados con tres entradas NPT de 3/4 de pulgada y conectores WAGO simplifican la instalación, con múltiples opciones de montaje y un soporte de reacondicionamiento opcional, respaldado por una garantía de 10 años.
Clasificaciones, Calificaciones, Certificaciones
INFORMACIÓN
Iluminación LED lineal sin mantenimiento para áreas de Clase I División 2
La adaptación de luminarias lineales fluorescentes en un área peligrosa no debe significar sacrificar la eficacia: la Serie Lineal ofrece más de 147 000 horas de rendimiento fiable con hasta 150 lm/W.
Con su construcción robusta de aluminio sin cobre, la Serie Lineal está clasificada para entornos peligrosos hasta Clase I División 2, protegiendo contra polvo combustible, gases y vapores. Su diseño sin mantenimiento garantiza más de 147 000 horas de emisión de luz fiable a temperaturas de hasta 65 °C (149 °F), mientras funciona de forma fiable a temperaturas tan bajas como -40 °C (-40 °F).
Un controlador regulable de 1-10 V y una eficacia luminosa de hasta 150 lúmenes por vatio ayudan a maximizar el ahorro de energía sin comprometer los niveles de iluminación. Un compartimento de cableado incorporado con tres entradas de conducto NPT de 3/4" y conectores WAGO simplifica la instalación, y un soporte opcional permite una sencilla adaptación de las luminarias existentes.
Características principales

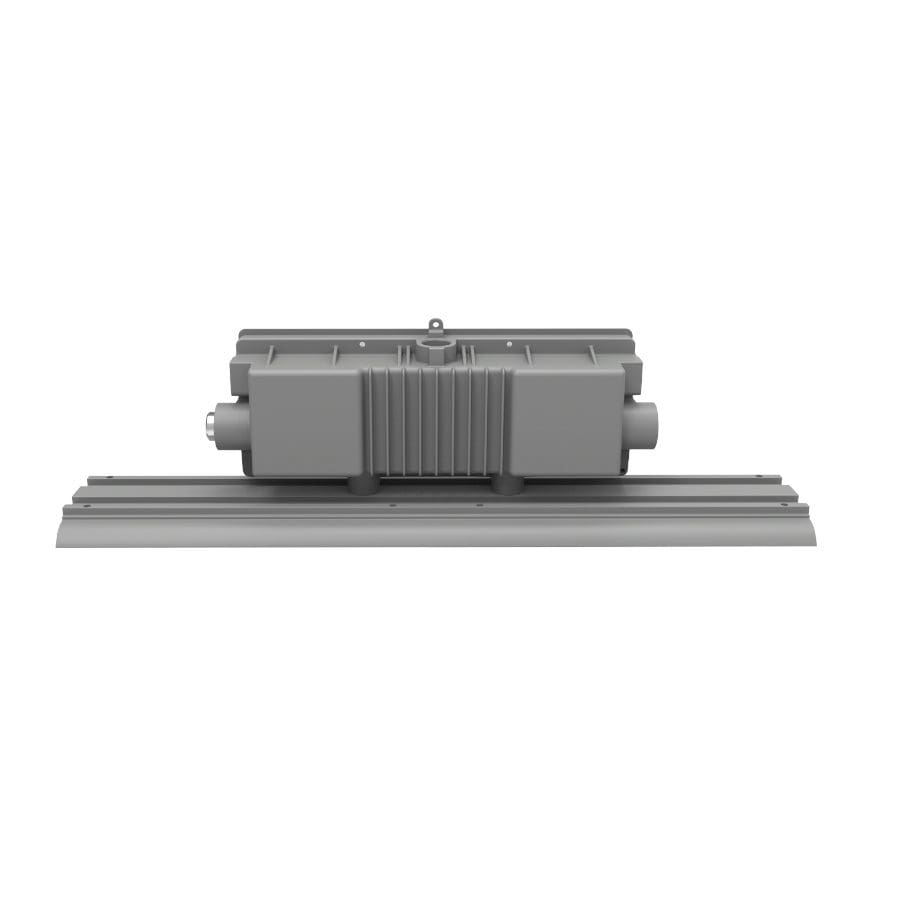

- Cableado fácil y pasante: Compartimento de cableado incorporado con tres entradas NPT de 3/4" y conectores de palanca WAGO 221 para un cableado fácil.

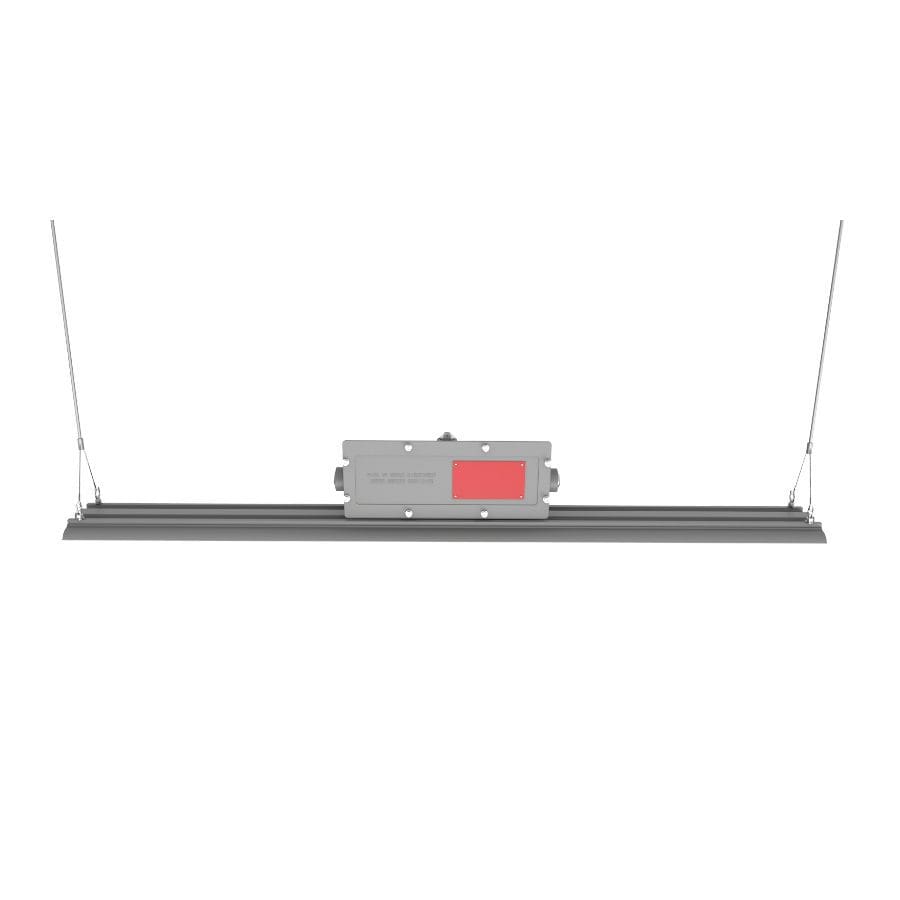

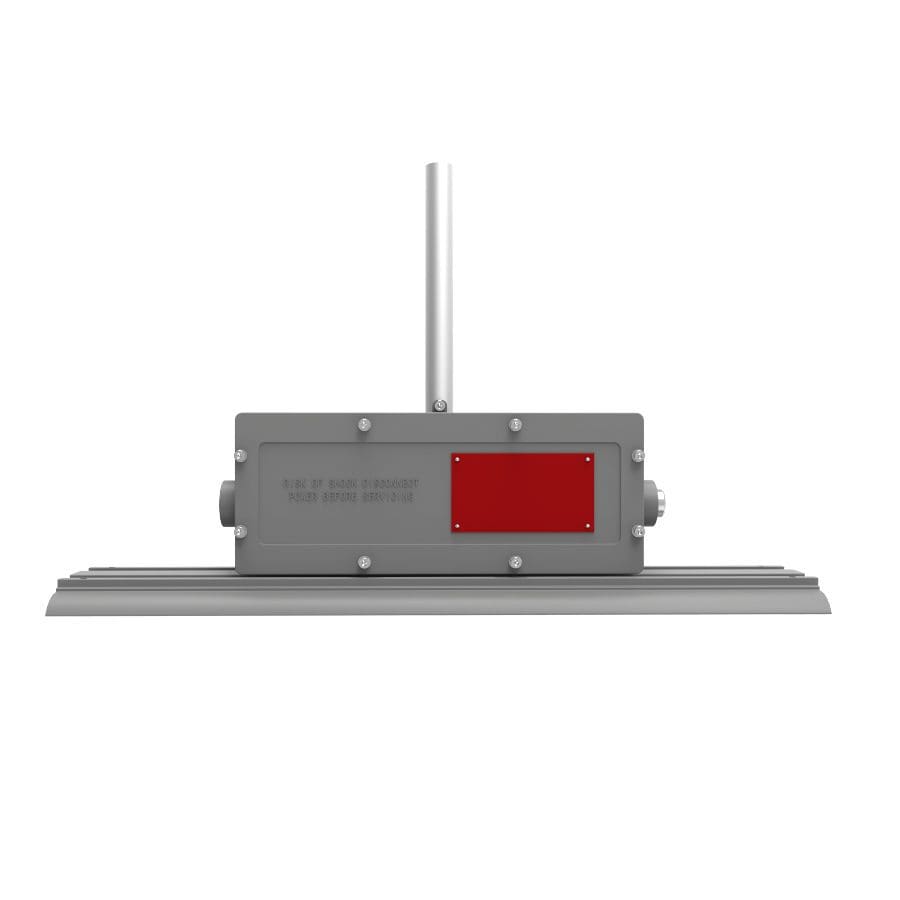

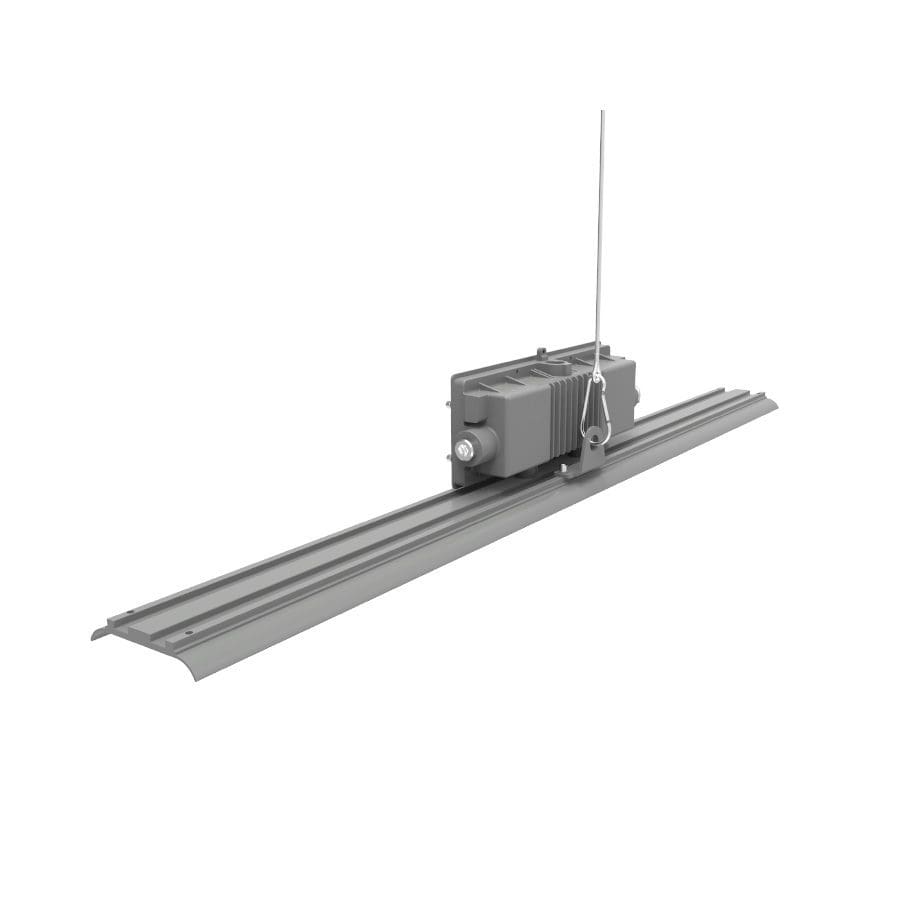

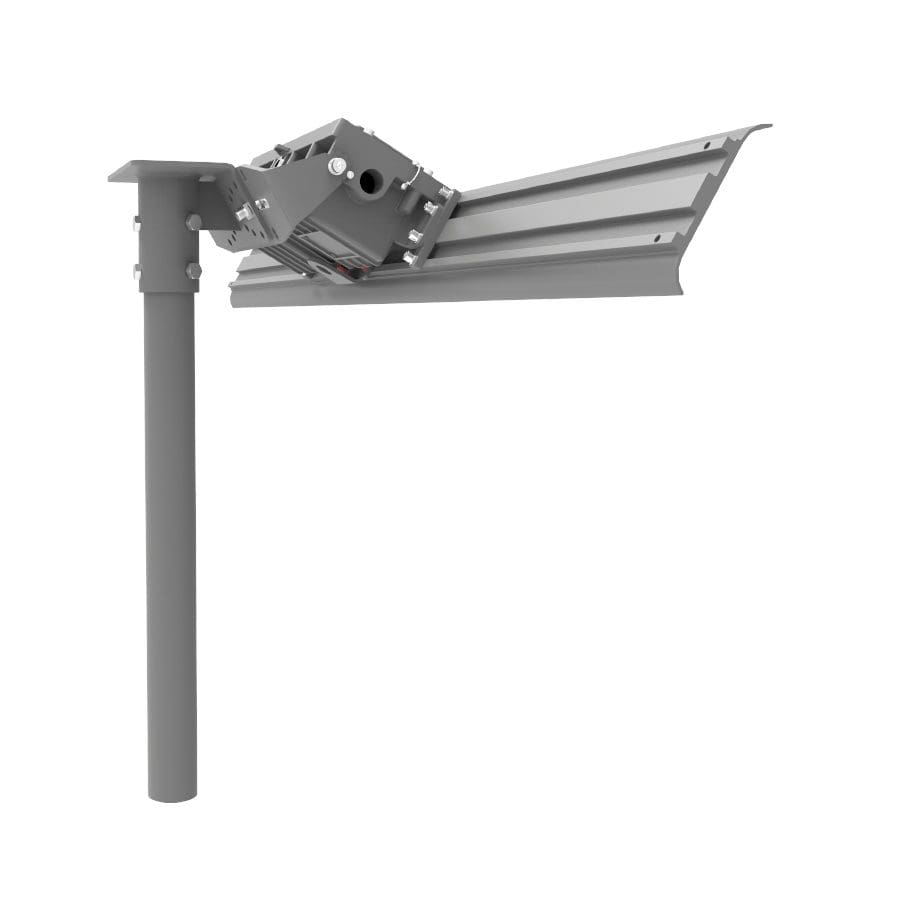

- Múltiples opciones de montaje: Colgante, horquilla, cadena, poste y puntal.
- Construcción robusta: Diseñado para soportar temperaturas extremas, vibraciones, agua y polvo. Cuerpo y marco de aluminio sin cobre para resistencia a la corrosión.
- Larga vida útil de la luminaria: L70 >147 000 horas a 149 °F. Funcionamiento seguro y sin mantenimiento.
Por qué especificar la Serie Lineal
- El soporte de adaptación opcional simplifica la sustitución de las luminarias fluorescentes antiguas
- El controlador regulable de 1-10 V maximiza el ahorro de energía
- 10 años de garantía LED / 7 años de garantía del controlador
- Calificación DLC estándar en configuraciones seleccionadas
Especificaciones
| Parámetros Eléctricos | |
|---|---|
| L70 | 147.000 horas a 149°F |
| Garantía | LEDs: 10 años, Controlador: 7 años |
| Factor de potencia | ≥0,90 |
| Cable de alimentación | 12-18AWG, 90°C nominales |
| Protección contra sobretensiones | 10 kV |
| THD | <20% |
| Tensión/frecuencia | 100-277 V CA, 347-480 V CA, 50/60 Hz |
| Atenuación* | 0-10V, Rango 10-100% |
| Potencia (W) | 30W | 40W | 60W | 80W |
| Corriente de entrada nominal @277 V CA (A) | 0,12 | 0,16 | 0,24 | 0,32 |
| Corriente de entrada nominal @347 V CA (A) | 0,128 | 0,192 | 0,256 |
| Corriente de entrada nominal @480 V CA (A) | 0.092 | 0.138 | 0.185 |
| Corriente de entrada nominal @100 V CA (A) | 0.277 | 0.37 | 0.555 | 0.74 |
| Parámetros ópticos | |
|---|---|
| Temperatura de color correlacionada (CCT) | 3000K / 4000K / 5000K |
| Índice de reproducción cromática (CRI) | 80 CRI (70 CRI y 90 CRI opcionales, DLC disponible solo con 80 CRI) |
| Flujo lumínico (lm)** | 4142 | 5403 | 8802 | 11536 |
| Eficacia lumínica (lm/W)** | 150 |
| Parámetros mecánicos | |
|---|---|
| Hardware | Acero inoxidable 316 |
| Material de la lente | Policarbonato |
| Opciones de montaje | Colgante, Yugo, Cadena, Poste, Montante |
| Peso del producto | 11.0lbs/5.0kg | 14.68lbs/6.66kg |
| Material de la carcasa | Aluminio sin cobre (< 0.4%) |
| Peso del embalaje | 13.1lbs/6.0kg | 16.78lbs/7.66kg |
| Entrada de cable | (3) NPT de 3/4 pulg. |
| Dimensiones del producto (L×An×Al) | 23.6×5.0×6.6in (600×127×168mm) | 47.2×5.0×6.6in (1200×127×168mm) |
| Dimensiones del embalaje (L×An×Al) | 26.4×5.9×7.9 pulgadas (670×150×200 mm) | 50.4×6.3×8.3 pulgadas (1280×160×210 mm) |
| Parámetros ambientales | |
|---|---|
| Temperatura ambiente de funcionamiento | C1D2 a -40°F~149°F (-40°C~65°C); C2D1 a -40°F~122°F (-40°C~50°C) |
| Clasificación de viento EPA (ft²) | 1.463 (Yugo), 1.448 (Puntal) | 1.972 (Yugo), 1.957 (Puntal) |
| Clasificación T-Code | T4A |
* LNR2-40-347-480V no tiene regulación.
** Valor calculado en base a 5000K, 80 CRI y PC transparente; varía según las especificaciones. 70 CRI y 90 CRI opcionales, DLC disponible solo con 80 CRI.
Cumplimiento
| Clasificaciones |
|---|
| Class I Division 2, Groups A, B, C, D |
| Class I Zone 2, Group IIC |
| Class II Division 1 Group E, F, G |
| Class II Division 2, Groups F, G |
| Class III |
| Zone 21, Group IIIC |
| Certificaciones |
|---|
| CSA C22.2 No. 137 |
| CSA C22.2 No. 250.0 |
| DLC Standard (See Notes) |
| FCC Part 15, Subpart B |
| UL 1598 |
| UL 1598 Wet Locations |
| UL 1598A |
| UL 1598A Marine Outside Type (Salt Water) |
| UL 844 |
| Calificaciones |
|---|
| IK08 |
| IP66 |
| NEMA 4X |
| Salt Spray 720 hrs (ASTM B117) |
* No todas las variaciones de producto califican para DLC. Visite www.designlights.org/search para confirmar la calificación.
