Serie X2 DC REDONDA
Tipo de luminaria
Resumen
El Round X2 DC es un proyector/luminaria LED compacta y energéticamente eficiente, diseñada para entornos industriales peligrosos que requieren una entrada de 24 V CC, y que entrega hasta 10 209 lúmenes en ángulos de haz de 60°, 110° y 180°. Certificado para Zona 2 y 21 con estándares ATEX, IECEx e IP66, cuenta con una carcasa ligera de aluminio de grado marino y una alta eficacia de hasta 150 lm/W con una vida útil L70 que supera las 147 000 horas de funcionamiento sin mantenimiento. Ideal para espacios confinados, equipos móviles y sistemas alimentados por batería en los sectores de petróleo y gas, marino y manufacturero.
Clasificaciones, Calificaciones, Certificaciones
INFORMACIÓN
Bahía baja LED de 24 V CC para sistemas móviles y a batería peligrosos
Los equipos móviles y los sistemas de 24 V CC en áreas peligrosas necesitan un artefacto construido específicamente para ellos, no una unidad de CA forzada a funcionar: el Round X2 DC fue diseñado específicamente para aplicaciones de 24 V.
El Round X2 DC es una bahía baja/proyector LED compacto y de bajo consumo diseñado para entornos industriales peligrosos que requieren una entrada de 24 V CC, que ofrece hasta 10,209 lúmenes en ángulos de haz de 60°, 110° y 180°.
Certificado para Zona 2 y 21 con estándares ATEX, IECEx e IP66, cuenta con una carcasa de aluminio de grado marino liviana y una alta eficacia de hasta 150 lm/W, ideal para espacios confinados, equipos móviles y sistemas alimentados por batería.
Características principales
- Rendimiento seguro y fiable: Clasificación T de T6 (Zona 2)/T85°C (Zona 21), vida útil del LED L70>147.000 horas.
- 3 opciones de distribución de luz: 60°/110°/180° para aplicaciones de foco a proyector.
Por qué especificar la versión DC de la serie Round X2
- Entrada nativa de 24 V CC — no se requiere conversión de CA/CC para equipos móviles
- Certificación ATEX e IECEx para ubicaciones peligrosas de Zona 2 y 21
- Carcasa de aluminio ligero de grado marino adecuada para aplicaciones móviles
- 3 años de garantía
Especificaciones
| Parámetros Eléctricos | |
|---|---|
| L70 | 147.000 horas a 55°C |
| Garantía | 3 Años |
| Cable de alimentación | 1mm²-4mm², Calificado a 90°C |
| Tensión/frecuencia | 24 V CC |
| Atenuación | 0-10V |
| Potencia | 25 W | 45 W | 65 W |
| Corriente de entrada nominal (V CC)* | 1,042A | 1,875A | 2,709A |
| Parámetros ópticos | |
|---|---|
| Temperatura de color correlacionada (CCT) | 4000K/5700K |
| Índice de reproducción cromática (CRI) | Ra>70 |
| Ángulo de haz disponible | 60°/ 110° /180° |
| Eficacia lumínica** | 150Lm/W |
| Flujo lumínico** | 4,096Lm | 7,067Lm | 10,209Lm |
| Parámetros mecánicos | |
|---|---|
| Hardware | Acero inoxidable 316 |
| Material de la lente | Vidrio templado |

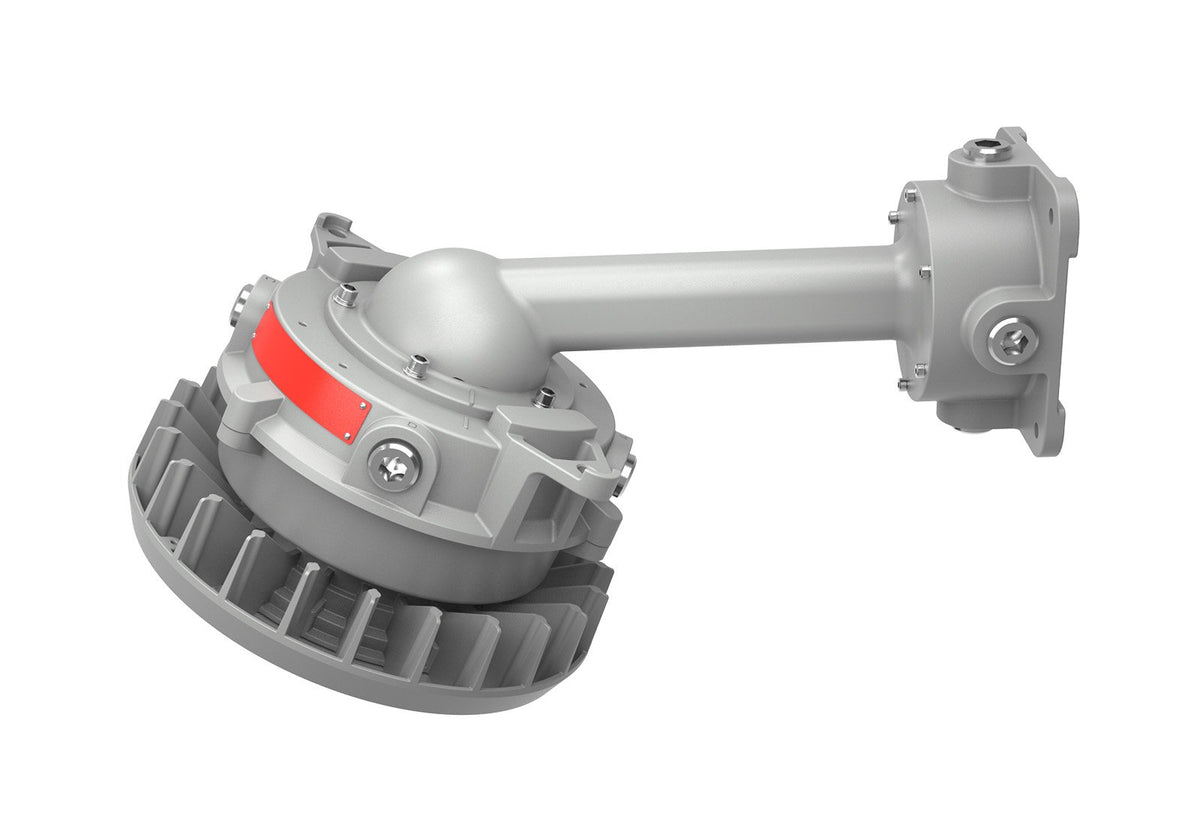

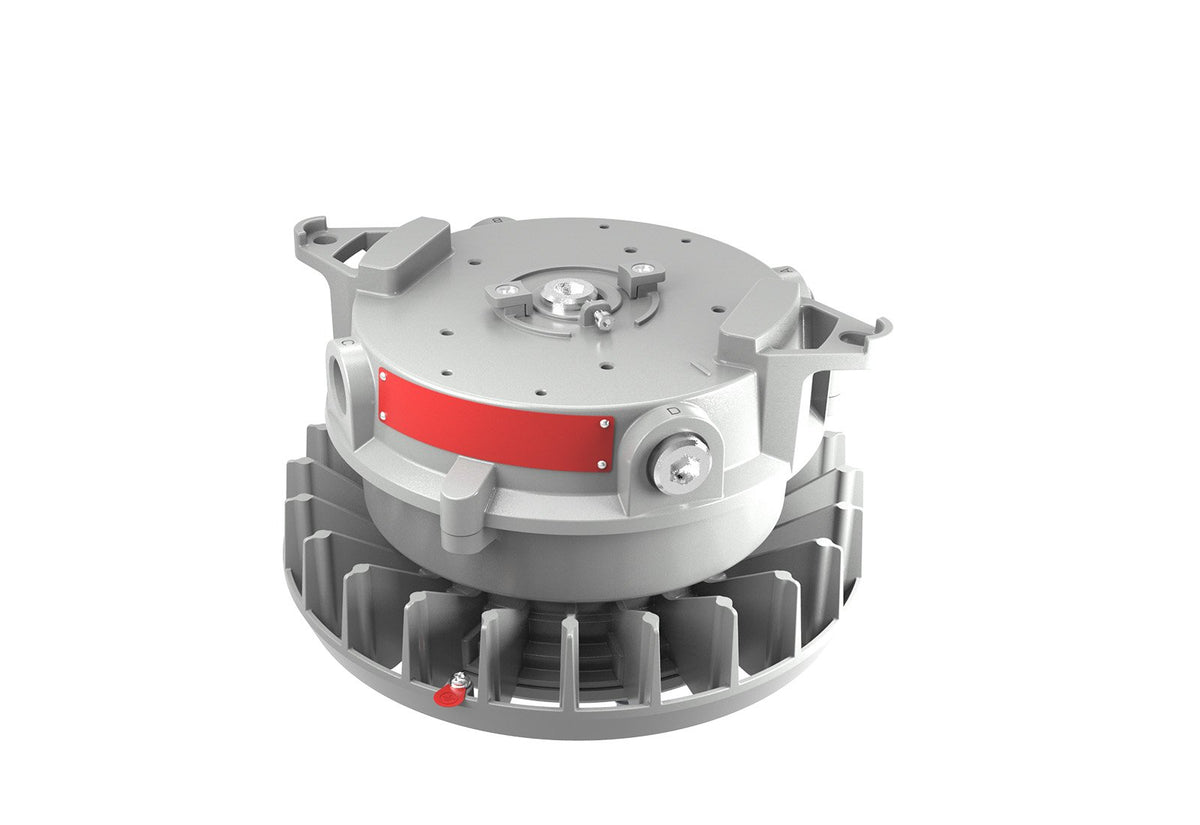

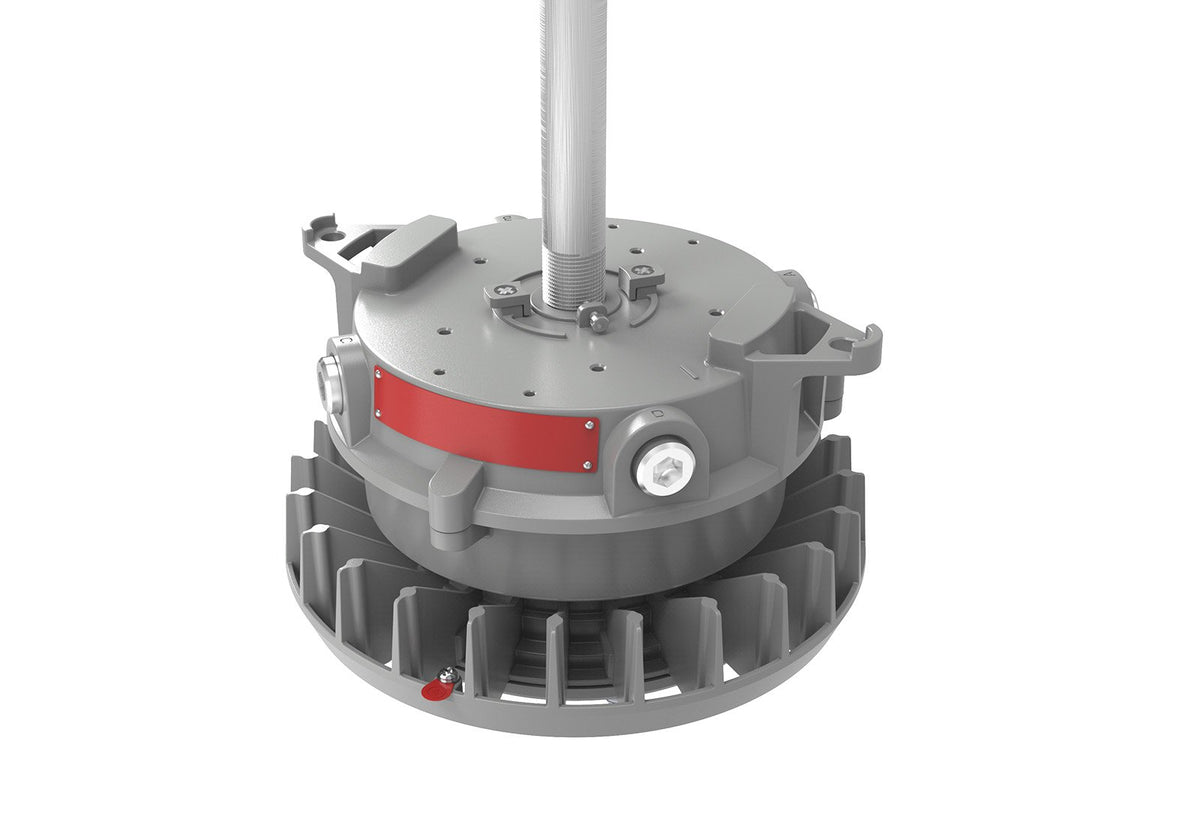

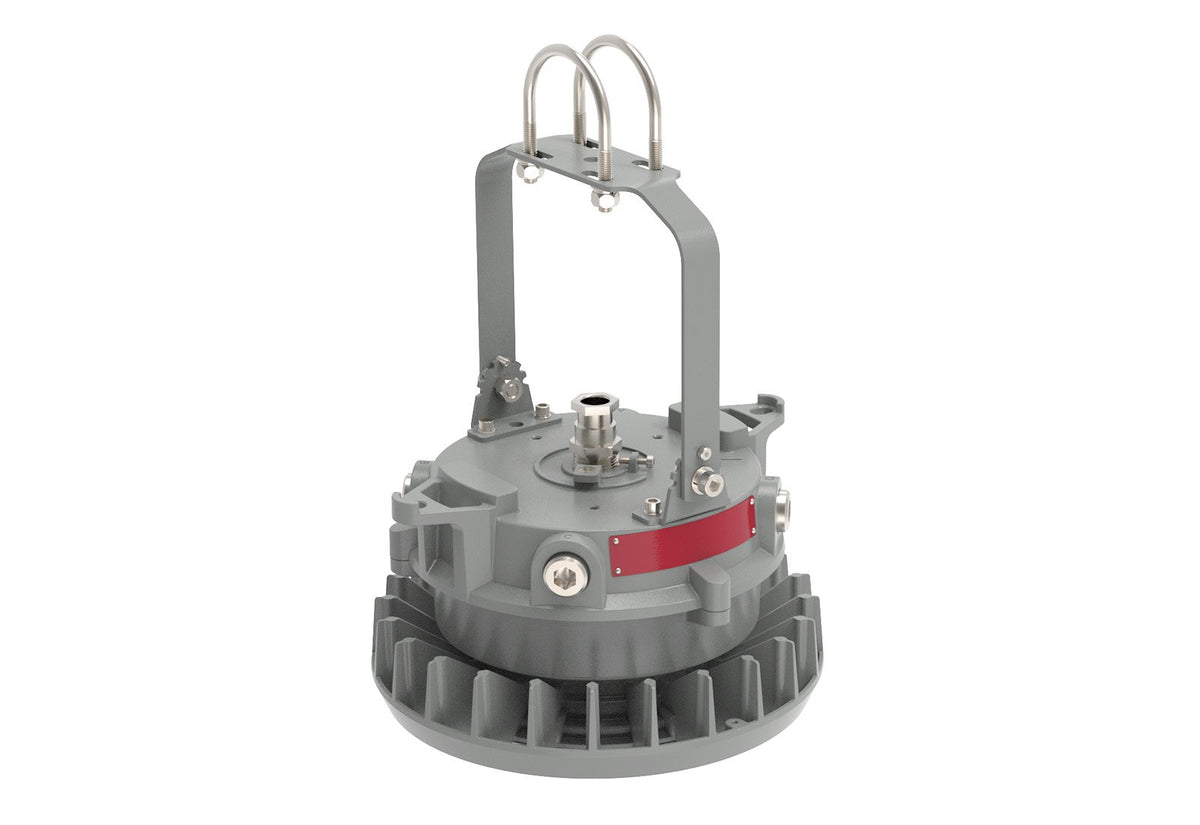

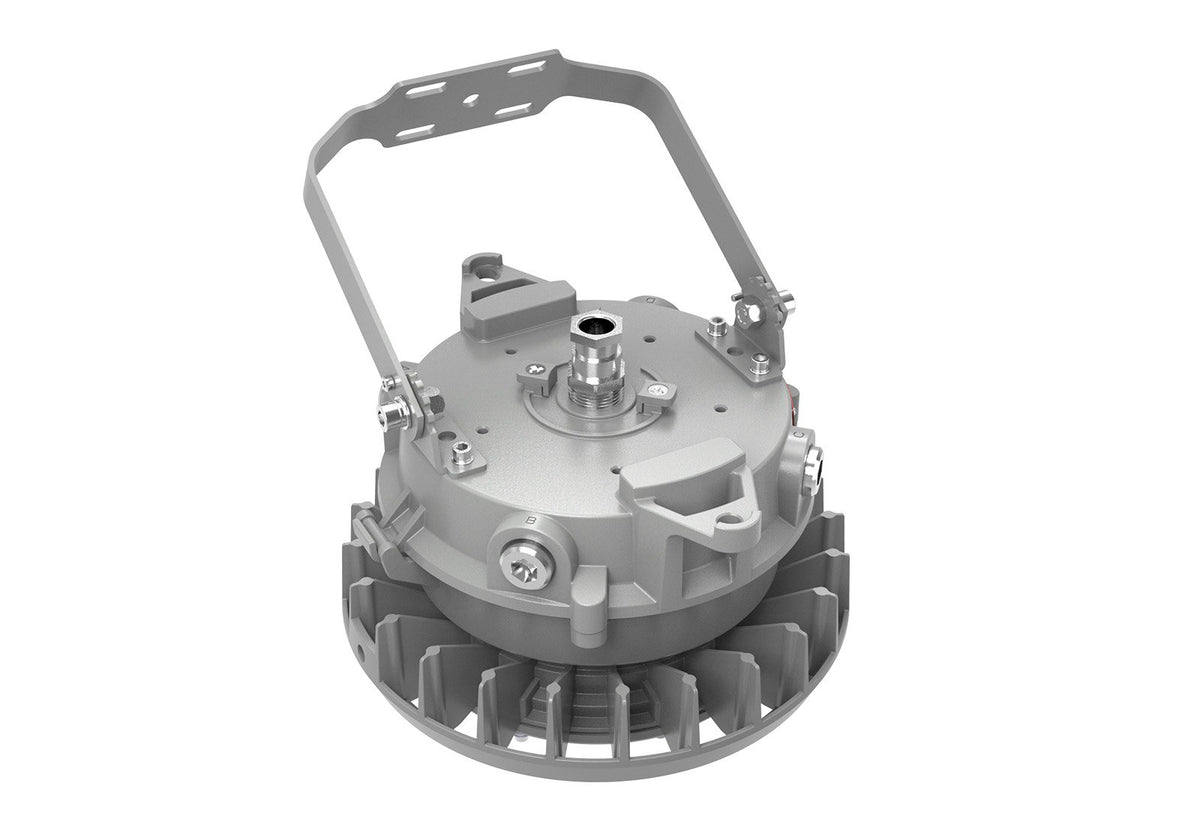

| Opciones de montaje | Colgante, Horquilla, Muro, Poste, Astil |
| Peso del producto | 10.6 lb/4.8 kg |
| Material de la carcasa | Aluminio de Grado Marino |
| Peso del embalaje | 12,7 libras/5,8 kg |
| Entrada de cable | (5) 3/4" NPT |
| Dimensiones del producto (L×An×Al) | 10.6×10.3×6 pulgadas (269.4×262×151.7mm) |
| Dimensiones del embalaje (L×An×Al) | 12.7×11.6×8.7 pulgadas (323×295×220 mm) |
| Parámetros ambientales | |
|---|---|
| Temperatura ambiente de funcionamiento | -40°C~+55°C |
| Clasificación de viento EPA (ft²/m²) | 0.929/0.086 (Horquilla), 0.917/0.085 (Estribo) |
| Temperatura óptima de funcionamiento | Gas – T6; Polvo – 85°C | Gas – T4; Polvo – 110°C |
**Valor calculado basado en 5700K y cristal transparente, varía según las especificaciones.
Cumplimiento
| Clasificaciones |
|---|
| Zone 2 |
| Zone 21 |
| Certificaciones |
|---|
| ATEX & UKEX: II 3G Ex ec nC nR IIC T4 Gc; II 2D Ex tb IIIC T110°C Db (65W) |
| ATEX & UKEX: II 3G Ex ec nC nR IIC T6 Gc; II 2D Ex tb IIIC T85°C Db (25W/45W) |
| IECEx: Ex ec nC nR IIC T4 Gc; Ex tb IIIC T110°C Db (65W) |
| IECEx: Ex ec nC nR IIC T6 Gc; Ex tb IIIC T85°C Db (25W/45W) |
| Calificaciones |
|---|
| IK08 |
| IP66 |
| Salt Spray 720 hrs (ISO 9227) |
