Serie TUFF LINEAL
Tipo de luminaria
Resumen
La Serie Lineal Tuff es una luminaria LED lineal versátil, diseñada para soportar los entornos industriales más exigentes. Está disponible en longitudes duraderas de 2 y 4 pies, con una eficacia de hasta 150 lm/W. Su resistente cuerpo de aluminio sin cobre soporta temperaturas de -40°F a 140°F, así como vibraciones, agua y polvo. Un disipador de calor optimizado garantiza una disipación de calor segura y fiable, incluso en ubicaciones peligrosas de Clase 1 División 1. No requiere mantenimiento, ofrece más de 147,000 horas de vida útil y cuenta con un nuevo soporte de reequipamiento para mejorar la compatibilidad, ideal para instalaciones petroquímicas, plataformas petrolíferas y minas.
Clasificaciones, Calificaciones, Certificaciones
INFORMACIÓN
LED lineal robusto para entornos difíciles de Clase I División 1
Las instalaciones petroquímicas, las plataformas petrolíferas y las minas exigen un artefacto lineal clasificado para la clasificación División 1 más estricta; la Serie Linear Tuff está diseñada para ofrecer un rendimiento sin mantenimiento en esos lugares.
La Serie Linear Tuff es un artefacto LED lineal versátil diseñado para soportar los entornos industriales más exigentes. Disponible en longitudes duraderas de 2 y 4 pies, ofrece una alta eficacia luminosa de hasta 150 lúmenes por vatio junto con un soporte de adaptación para una mayor compatibilidad.
Construido con un cuerpo y marco de aluminio resistente sin cobre, el Linear Tuff puede soportar temperaturas extremas de -40°F a +140°F, así como vibraciones, agua y polvo. Su disipador de calor optimizado y su gestión térmica garantizan una disipación de calor segura y fiable, incluso en lugares peligrosos clasificados como Clase 1 División 1.
Características principales
- Gestión térmica: Transferencia de calor segura y fiable, que ofrece una clasificación T de T6 (CID1).
- Larga vida útil del artefacto: L70 >147,000 horas a 140°F. Funcionamiento seguro y sin mantenimiento.
- Construcción robusta: Disipador de calor diseñado para funcionar en altas temperaturas ambiente de hasta +140°F y tan bajas como -40°F. Construido para soportar temperaturas extremas, vibraciones, agua y polvo.
Por qué especificar la serie Linear Tuff
- Certificado para ubicaciones peligrosas Clase I División 1
- El nuevo soporte de adaptación mejora la compatibilidad con las instalaciones existentes
- 10 años de garantía para LED / 7 años para el controlador
- Certificación DLC Standard en configuraciones seleccionadas
Especificaciones
| Parámetros Eléctricos | |
|---|---|
| L70 | 147 000 h a 60 °C |
| Garantía | LEDs: 10 años, Controlador: 7 años |
| Factor de potencia | ≥0,90 |
| Cable de alimentación | 12-18AWG, 90°C nominales |
| Protección contra sobretensiones | 10 kV |
| THD | <20% |
| Tensión/frecuencia | 100-277 V CA, 347-480 V CA 50/60 Hz |
| Atenuación | 0-10V, Rango 10-100% |
| Potencia (W) | 30W | 40W | 60W | 80W |
| Corriente de entrada nominal @277 V CA (A) | 0,12 | 0,16 | 0,24 | 0,32 |
| Corriente de entrada nominal @347 V CA (A) | 0,096 | 0,128 | 0,192 | 0,256 |
| Corriente de entrada nominal @480 V CA (A) | 0,069 | 0,092 | 0,138 | 0,185 |
| Corriente de entrada nominal @100 V CA (A) | 0.277 | 0.37 | 0.555 | 0.74 |
| Parámetros ópticos | |
|---|---|
| Temperatura de color correlacionada (CCT) | 3000K/4000K/5000K |
| Índice de reproducción cromática (CRI) | 80 IRC |
| Ángulo de haz disponible | 60° / 110° / T2 |
| Eficacia lumínica* | 150Lm/W |
| Flujo lumínico (lm)* | 4245 | 5592 | 8972 | 11875 |
| Parámetros mecánicos | |
|---|---|
| Hardware | Acero inoxidable 316 |
| Material de la lente | Vidrio templado |

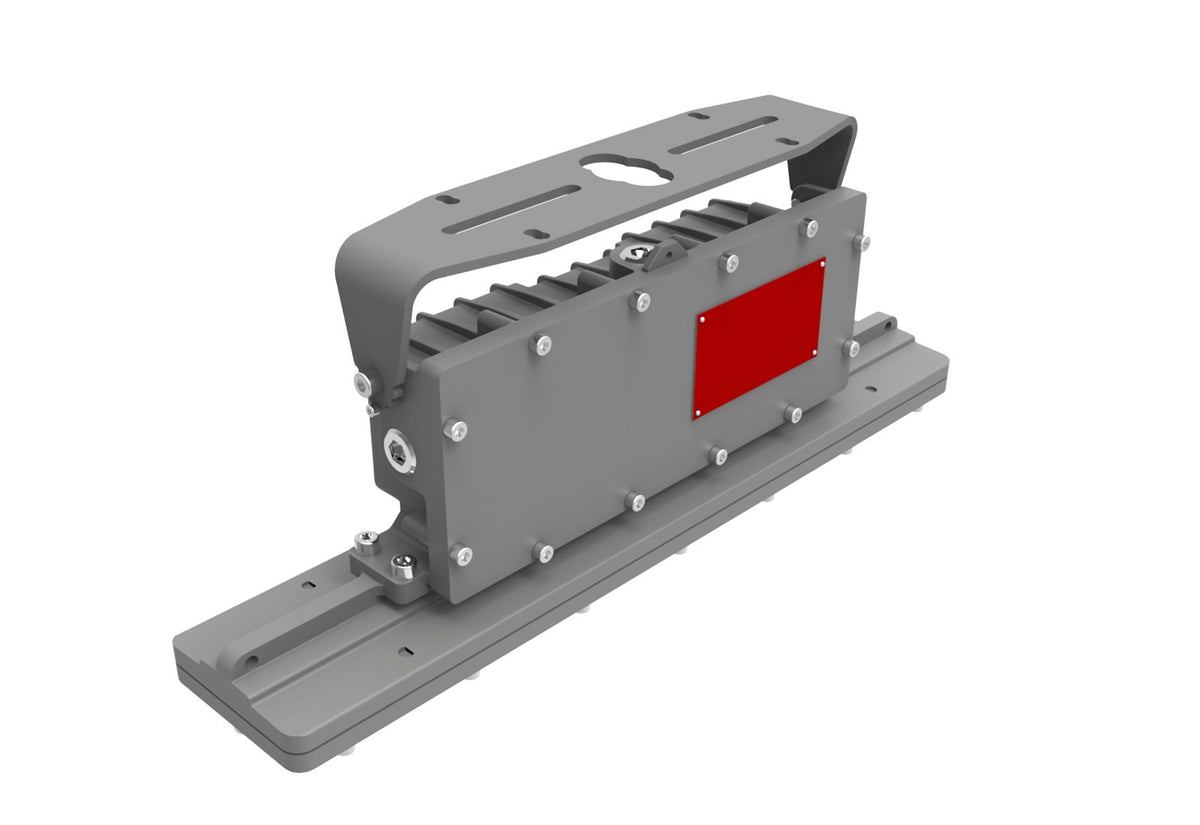

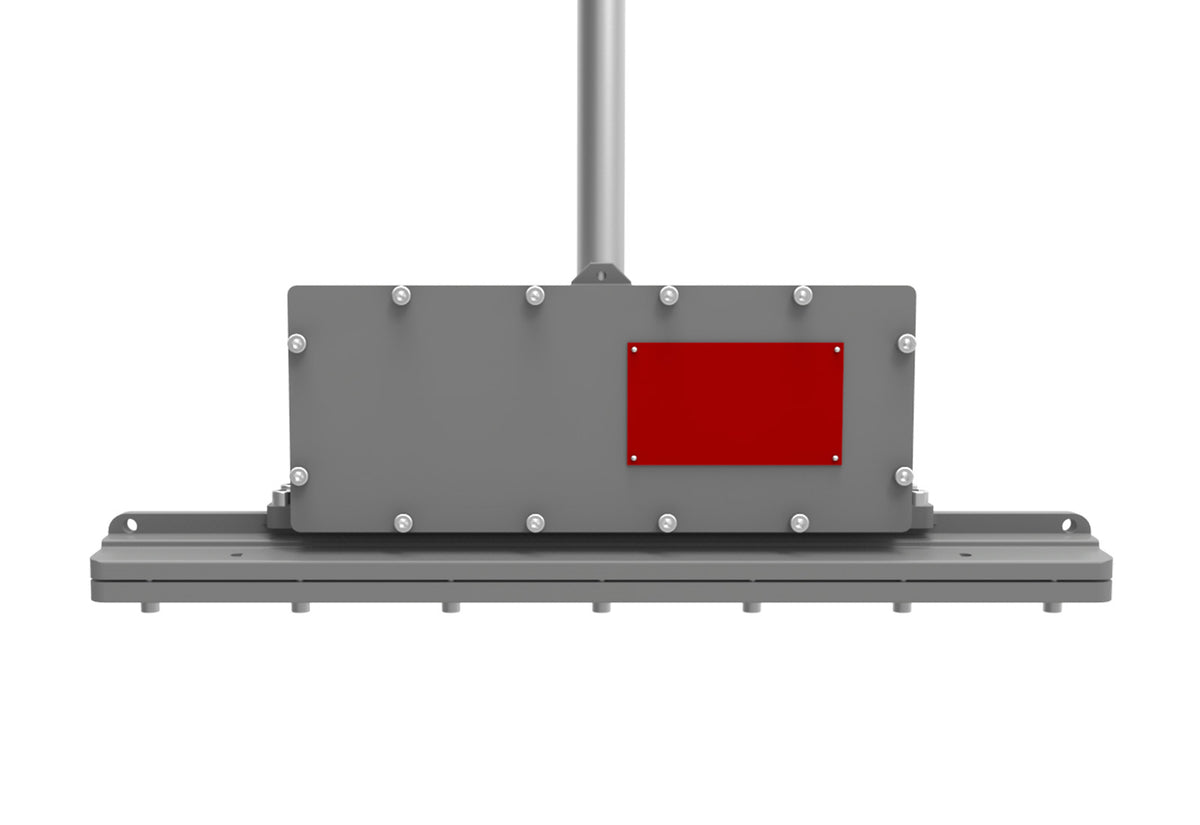

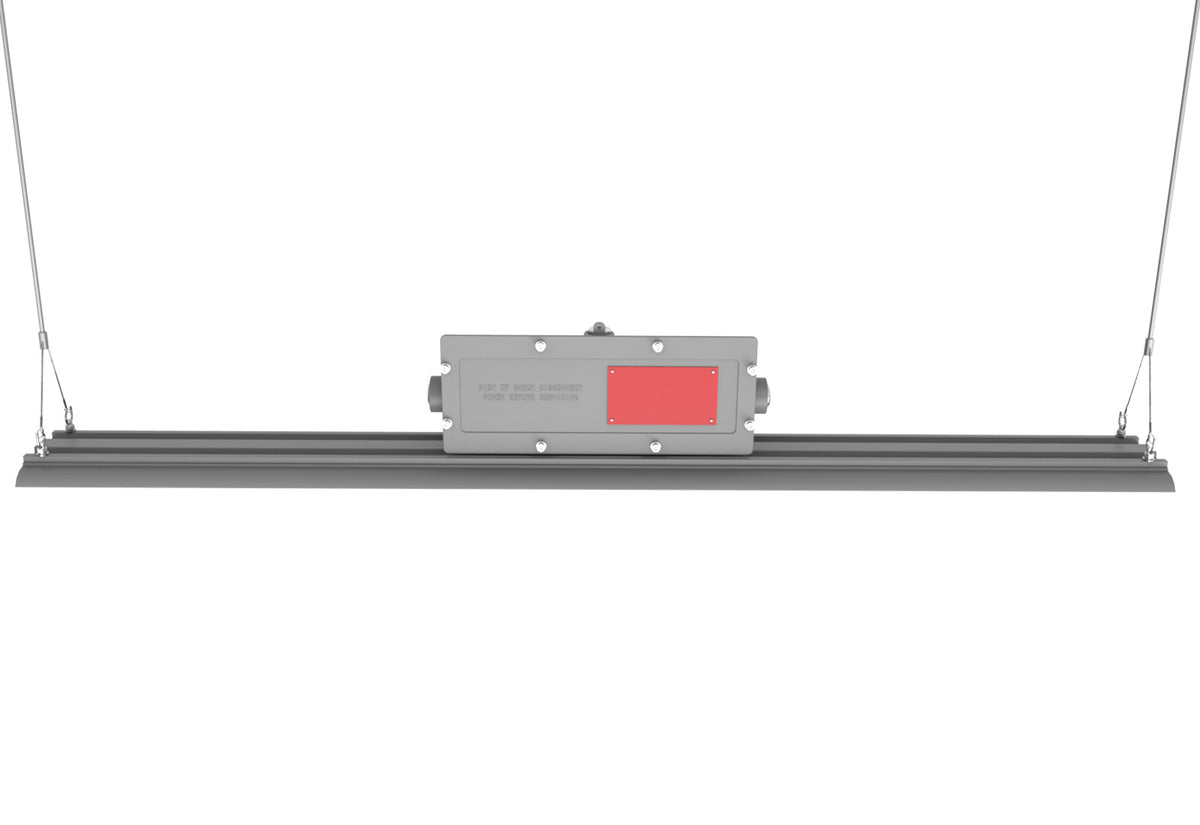

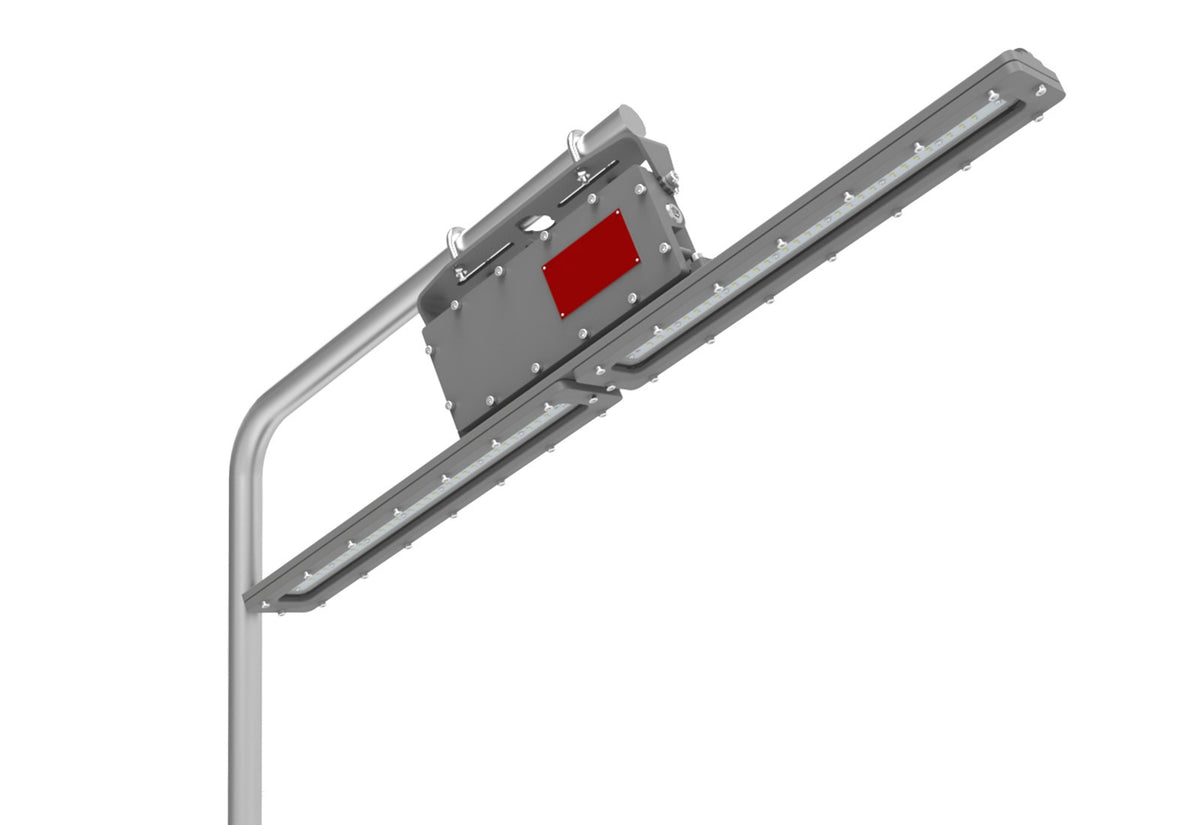

| Opciones de montaje | Colgante, Yugo, Cadena, Palo |
| Peso del producto | 16.3lbs/7.4kg | 23.8lbs/10.8kg |
| Material de la carcasa | Aluminio sin cobre (< 0.4%) |
| Peso del embalaje | 18.4 lb/8.4 kg | 25.9 lb/11.8 kg |
| Entrada de cable | (3) NPT de 3/4 pulg. |
| Dimensiones del producto (L×An×Al) | 21.4×4.3×7.3 pulgadas (544×108×185mm) | 43.3×4.3×7.3 pulgadas (1100×108×185mm) |
| Dimensiones del embalaje (L×An×Al) | 23.6×6.3×10.3in (600×160×260mm) | 45.7×6.7×9.9in (1160×170×250mm) |
| Parámetros ambientales | |
|---|---|
| Temperatura ambiente de funcionamiento | -40°F ~ 140°F (-40°C ~ 60°C) |
| Clasificación de viento EPA (ft²) | 1.62 (Yugo) | 2.388 (Yugo) |
| Clasificación T-Code | C1D1 - T6, C1D2 - T4A |
* Valor calculado en base a 5000K, 80 CRI y PC transparente; varía según las diferentes especificaciones. 70 CRI y 90 CRI opcionales, DLC disponible solo con 80 CRI.
Cumplimiento
| Clasificaciones |
|---|
| Class I Zone 1, Group IIB |
| Class I Division 1, Groups C, D |
| Class I Division 2, Groups A, B, C, D |
| Certificaciones |
|---|
| CSA C22.2 No. 137 |
| CSA C22.2 No. 250.0 |
| DLC Standard (See Notes) |
| FCC Part 15, Subpart B |
| UL 1598 |
| UL 1598 Wet Locations |
| UL 1598A |
| UL 1598A Marine Outside Type (Salt Water) |
| UL 844 |
| Calificaciones |
|---|
| IK08 |
| IP66 |
| Salt Spray 720 hrs (ASTM B117) |
* No todas las variaciones de productos enumeradas califican para DLC. Visite www.designlights.org/search para confirmar la calificación.
