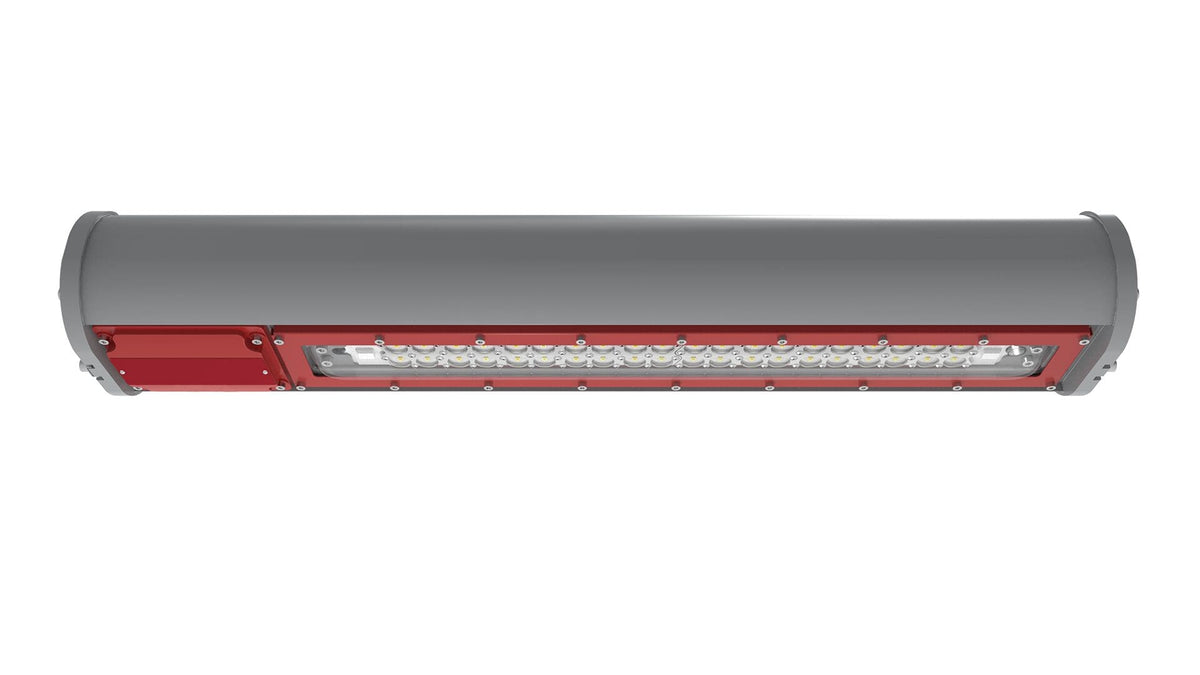

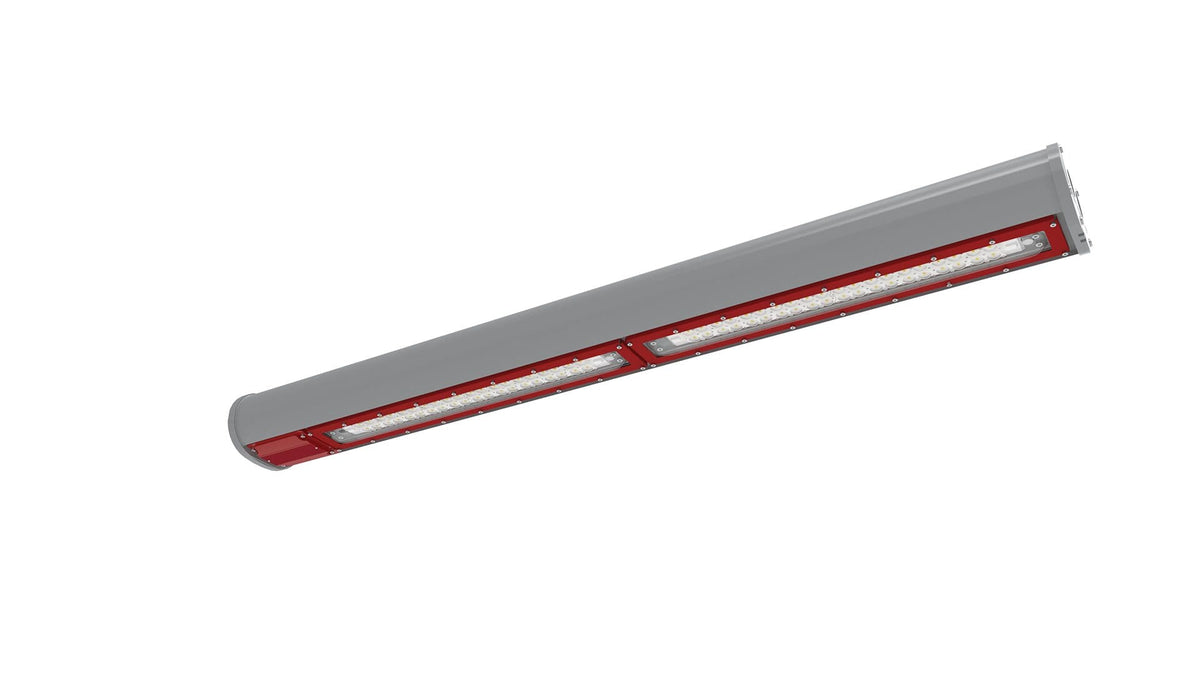

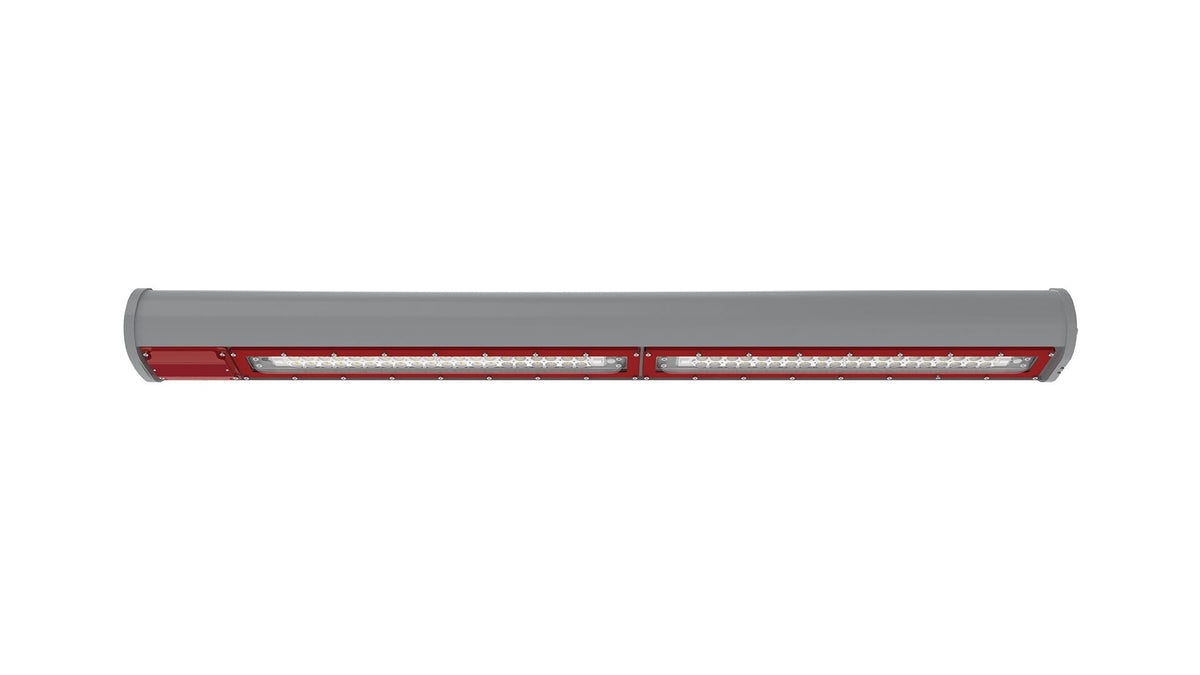

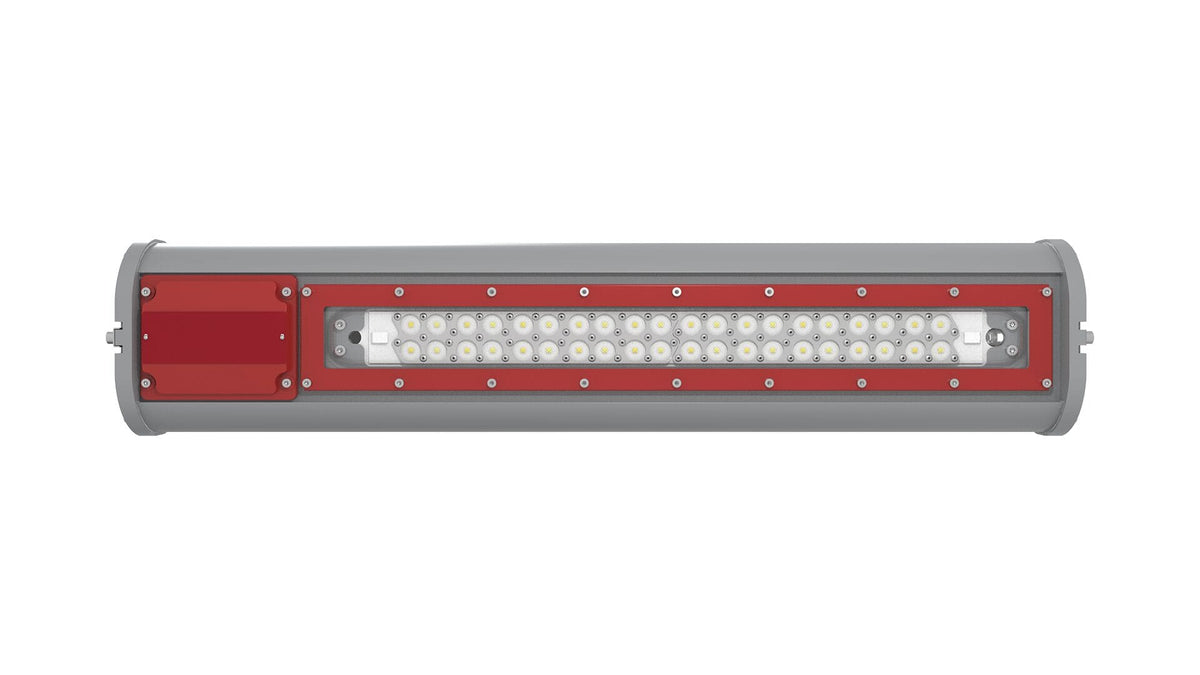

Serie LINEAL DE PERFIL BAJO
Tipo de luminaria
Resumen
La serie lineal de perfil bajo proporciona iluminación LED con certificación ATEX e IECEx de 2,700 a 12,000 lúmenes para ubicaciones peligrosas, con una temperatura ambiente de funcionamiento de hasta 55 °C y una vida útil L70 que supera las 470,000 horas de funcionamiento sin mantenimiento. Los bloques de terminales de montaje en riel WAGO incorporados y las dos entradas de cable en cada extremo simplifican el cableado, mientras que las seis opciones de montaje múltiple brindan flexibilidad de instalación. Una clasificación de seguridad T6 (gas)/T80 °C (polvo) la mantiene más fría que los accesorios convencionales, y una configuración opcional de batería de emergencia proporciona iluminación de respaldo, ideal para aplicaciones industriales y peligrosas de poca altura.
Clasificaciones, Calificaciones, Certificaciones
INFORMACIÓN
LED delgado con certificación ATEX/IECEx para áreas peligrosas de poca altura
Los espacios peligrosos de poca altura necesitan un aparato de iluminación lineal lo suficientemente delgado como para encajar y lo suficientemente certificado como para confiar en él: la serie Linear Low Profile está diseñada para ambos.
La serie Linear Low Profile ofrece iluminación LED con certificación ATEX e IECEx de 2,700 a 12,000 lúmenes para ubicaciones peligrosas, con una temperatura ambiente de funcionamiento de hasta 55 °C y una vida útil L70 que supera las 470,000 horas de funcionamiento sin mantenimiento.
Los bloques de terminales WAGO integrados para montaje en riel y las entradas de cable dobles en cada extremo simplifican el cableado, mientras que seis opciones de montaje múltiple brindan flexibilidad de instalación. Una configuración opcional de batería de emergencia proporciona iluminación de respaldo.
Características clave
- Rendimiento seguro y fiable: Código T de T6 (Gas) y T80 °C (Polvo), mucho más frío que los accesorios convencionales, con L70>470,000 horas de funcionamiento sin mantenimiento.
- Cableado fácil y completo: Bloques de terminales WAGO integrados para montaje en riel TOPJOB S con conductor máximo de 4 mm2 para un cableado fácil; tornillo cautivo para una fijación segura.
- Opciones de montaje múltiple: Techo bajo, techo alto, pared, cáncamo y poste.
Por qué especificar la serie Linear Low Profile
- Vida útil L70 que supera las 470,000 horas, entre los aparatos de iluminación con mayor duración de la línea.
- Certificación ATEX e IECEx para proyectos internacionales en ubicaciones peligrosas.
- Factor de forma delgado y de bajo perfil que se adapta a instalaciones confinadas y de poca altura.
- Configuración opcional de batería de emergencia de 6W o 12W.
Especificaciones
| Parámetros Eléctricos | |
|---|---|
| L70 | 470.000 horas a 55°C |
| Garantía | Accesorio: 5 años, Batería: 1 año |
| Factor de potencia* | ≥0,90 |
| Cable de alimentación | 1mm²-4mm², Calificado a 90°C |
| Protección contra sobretensiones | 6 kV |
| THD | ≤20% |
| Tensión/frecuencia | 120-277V CA 50/60Hz |
| Atenuación | 0-10V, Rango 10-100% |
| Potencia | 20W | 40W | 50W | 60W | 80W | 100W |
| Corriente de entrada nominal (220 V CA) | 0.101A | 0.202A | 0.253A | 0.303A | 0.404A | 0.505A |
| Parámetros ópticos | |
|---|---|
| Temperatura de color correlacionada (CCT) | 4000K/5700K/Rojo/Verde/Azul/Ámbar |
| Índice de reproducción cromática (CRI) | Ra>70 |
| Ángulo de haz disponible | 110° |
| Eficacia lumínica** | 130 Lm/W |
| Flujo lumínico** | 2,674 Lm | 4,886 Lm | 7,122 Lm | 8,231 Lm | 10,295 Lm | 12,158 Lm |
| Flujo lumínico (EM)** | EM6 - 6W (1.087 lm a 180 minutos) / EM12 - 12W (1.962 lm a 90 minutos) |
| Parámetros mecánicos | |
|---|---|
| Hardware | Acero inoxidable 316 |
| Material de la lente | Policarbonato |
| Opciones de montaje | Techo bajo, Techo alto, Pared, Cáncamo, Poste |
| Peso del producto*** | A: 6.3kg/13.89 lbs, B: 6.7kg/14.77 lbs | A: 6.3kg/13.89 lbs, B: 6.7kg/14.77 lbs, C: 9.5kg/20.94 lbs | C: 9.5kg/20.94 lbs, D: 9.9kg/21.83 lbs |
| Material de la carcasa | Aluminio de Grado Marino |
| Peso del embalaje*** | A: 7.5kg/16.53 lbs, B: 8.0kg/17.64 lbs | A: 7.5kg/16.53 lbs, B: 8.0kg/17.64 lbs, C: 11.3kg/24.91 lbs | C: 11.3kg/24.91 lbs, D: 11.8kg/26.01 lbs |
| Entrada de cable | (4) M20/M25 |
| Dimensiones del embalaje (L×An×Al mm)*** | A: 809×220×170, B: 920×220×170 | A: 809×220×170, B: 920×220×170, C: 1388×220×170 | C: 1388×220×170, D: 1505×220×170 |
| Dimensiones del producto (L×An×Al mm)*** | A: 747×158×111, B: 864×158×111 | A: 747×158×111, B: 864×158×111, C: 1332×158×111 | C: 1332×158×111, D: 1449×158×111 |
| Parámetros ambientales | |
|---|---|
| Temperatura ambiente de funcionamiento | -40 °C ~ +55 °C, -20 °C ~ +50 °C (emergencia) |
| Clasificación T-Code | T6 (Atmósfera de gas), T80°C (Atmósfera de polvo) | T5 (Atmósfera de gas), T80°C (Atmósfera de polvo) |
| Clasificación de viento EPA (ft²/m²) | R: 1.528/0.142, S: 1.765/0.164, T: 2.722/0.253, U: 2.959/0.275 |
* Solo el valor de FP de LLP-20-120-277-*-EM es ≥0,8
** Valor calculado en base a 5700K y PC transparente; varía según las especificaciones.
*** A: Lente única / Acceso único. B: Lente única / Acceso doble. C: Lente doble / Acceso único. D: Lente doble / Acceso doble.
Cumplimiento
| Clasificaciones |
|---|
| Zone 1 |
| Zone 2 |
| Zone 21 |
| Zone 22 |
| Certificaciones |
|---|
| ATEX & UKEX: II 2G Ex db eb mb IIC T6/T5 Gb; II 2D Ex tb IIIC T80°C Db |
| CE LVD/EMC |
| EN 62471 |
| IECEx: Ex db eb mb IIC T6/T5 Gb; Ex tb IIIC T80°C Db |
| RoHS |
| Calificaciones |
|---|
| IK10 |
| IP66 |
| Salt Spray 720 hrs (ISO 9227) |
