Serie LINEAR HARSH
Tipo de luminaria
Resumen
Fabricada con aluminio robusto sin cobre y protección NEMA 4X, la Serie Linear Harsh resiste el calor, la humedad, el polvo y la vibración en entornos industriales extremos. Ofrece más de 147 000 horas de emisión de luz fiable entre -40 °F y 149 °F con una eficacia de hasta 151 lm/W. Un compartimento de cableado integrado con tres entradas NPT de 3/4 de pulgada y conectores de palanca WAGO 221 simplifica la instalación, y múltiples opciones de montaje —incluido un soporte de adaptación opcional— permiten la sustitución rápida de luminarias existentes en instalaciones costeras, plantas de procesamiento y áreas de servicio público. Red Sky Lighting la respalda con una garantía de 10 años.
Clasificaciones, Calificaciones, Certificaciones
INFORMACIÓN
Iluminación LED lineal NEMA 4X para entornos industriales extremos
Las instalaciones costeras y las plantas de procesamiento necesitan una iluminación lineal que pueda soportar el calor, la humedad y la vibración sin fallar prematuramente; la serie Linear Harsh tiene clasificación NEMA 4X precisamente para eso.
Construida con aluminio resistente sin cobre y protección NEMA 4X, la serie Linear Harsh resiste el calor, la humedad, el polvo y la vibración en entornos industriales extremos. Ofrece más de 147 000 horas de salida de luz confiable entre -40 °F y 149 °F con una eficacia de hasta 151 lm/W.
Un compartimento de cableado incorporado con tres entradas NPT de 3/4" y conectores de palanca WAGO 221 simplifica la instalación, y múltiples opciones de montaje, incluido un soporte de adaptación opcional, permiten el reemplazo rápido de los accesorios existentes.
Características principales
- Cableado fácil y pasante: Compartimento de cableado incorporado con tres entradas NPT de 3/4" y conectores de palanca WAGO 221 para un cableado fácil.
- Múltiples opciones de montaje: Colgante, horquilla, cadena, poste y pedestal.
- Construcción robusta: Construida para soportar temperaturas extremas, vibraciones, agua y polvo. Cuerpo y marco de aluminio sin cobre para resistencia a la corrosión.
- Larga vida útil del accesorio: L70 >147 000 horas a 149 °F. Funcionamiento seguro y sin mantenimiento.
Por qué especificar la serie Linear Harsh
- Clasificación NEMA 4X para instalaciones costeras, plantas de procesamiento y áreas de servicios públicos
- El soporte de adaptación opcional simplifica el reemplazo del accesorio
- 10 años de garantía de LED / 7 años de garantía del controlador
- DLC Standard calificado en configuraciones seleccionadas
Especificaciones
| Parámetros Eléctricos | |
|---|---|
| L70 | 147.000 horas a 149°F |
| Garantía | LEDs: 10 años, Controlador: 7 años |
| Factor de potencia | ≥0,90 |
| Cable de alimentación | 12-18AWG, 90°C nominales |
| Protección contra sobretensiones | 10 kV |
| THD | <20% |
| Tensión/frecuencia | 100-277 V CA, 347-480 V CA 50/60 Hz |
| Atenuación* | 0-10V, Rango 10-100% |
| Potencia | 30W | 40W | 60W | 80W |
| Corriente de entrada nominal (120 V CA) | 0.277A | 0.370A | 0.555A | 0.740A |
| Corriente de entrada nominal (277 V CA) | 0.120A | 0.160A | 0.240A | 0.320A |
| Corriente de entrada nominal (347 V CA) | 0.128A | 0.192A | 0.256A |
| Corriente de entrada nominal (480 V CA) | 0,092A | 0,138A | 0,185A |
| Parámetros ópticos | |
|---|---|
| Temperatura de color correlacionada (CCT) | 3000K/4000K/5000K |
| Índice de reproducción cromática (CRI) | 80 IRC |
| Eficacia lumínica** | 151 Lm/W |
| Flujo lumínico** | 4.142 Lm | 5.403 Lm | 8.802 Lm | 11.536 Lm |
| Parámetros mecánicos | |
|---|---|
| Hardware | Acero inoxidable 316 |
| Material de la lente | Policarbonato |

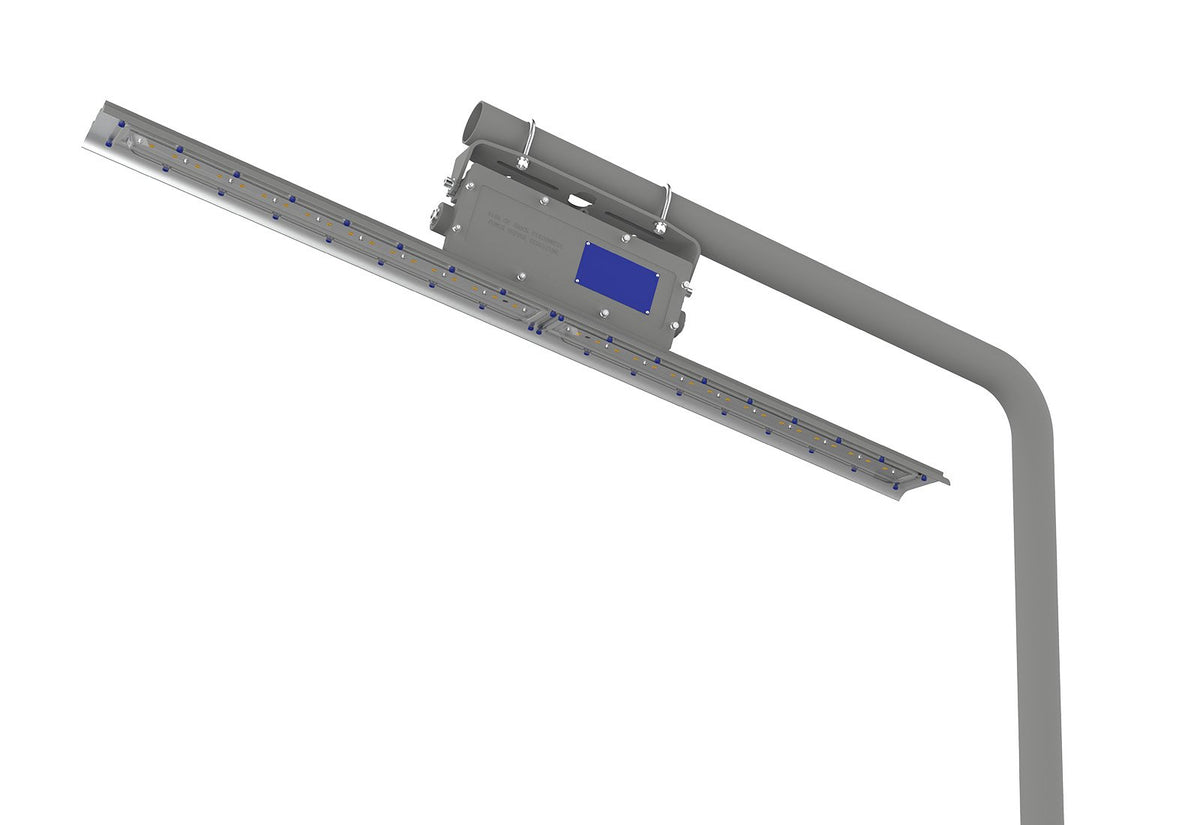

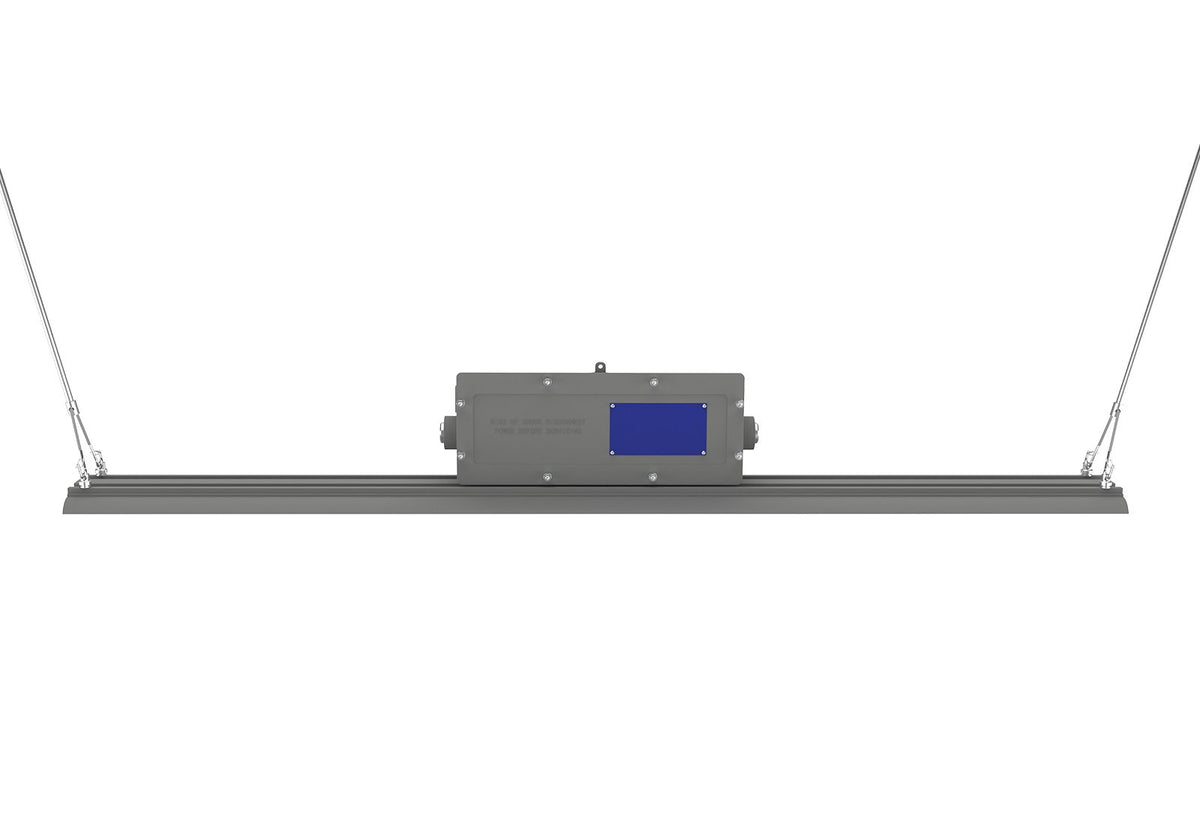

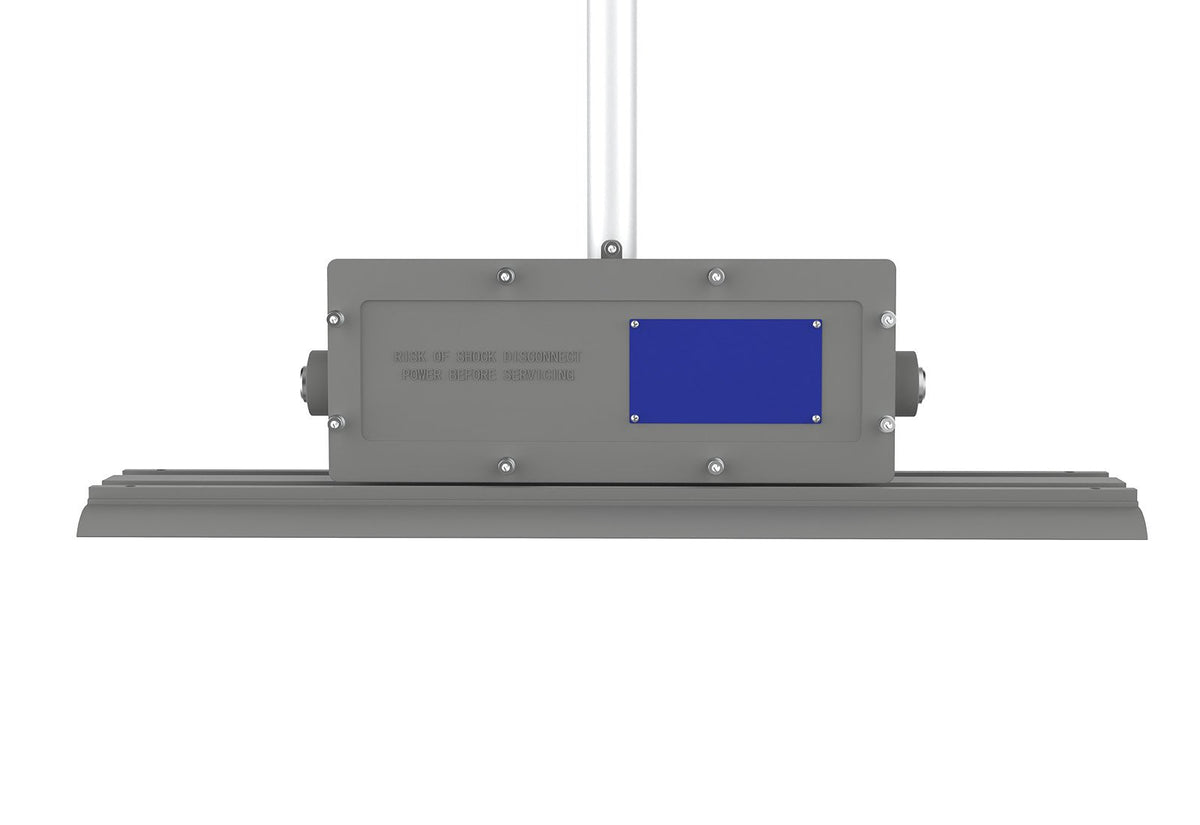

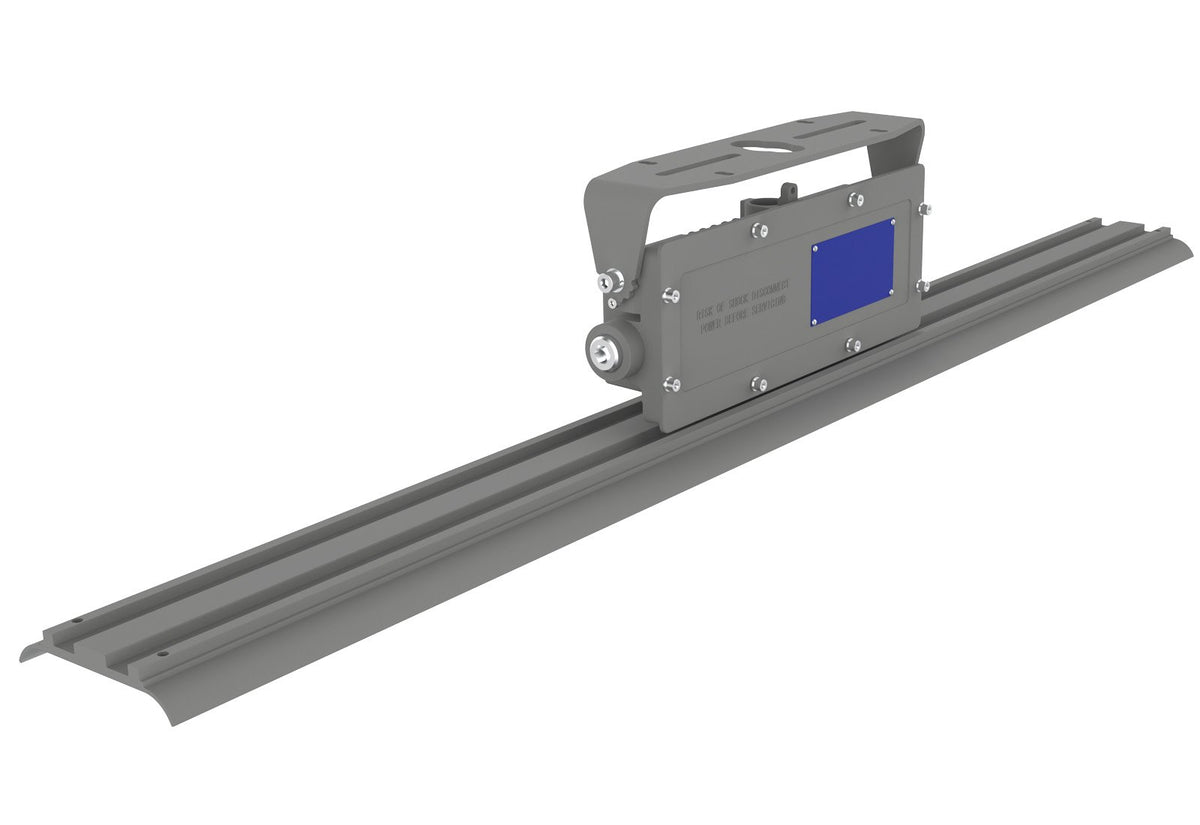

| Opciones de montaje | Colgante, Yugo, Cadena, Poste, Montante |
| Peso del producto | 11.0 lb / 5.0 kg | 14.68 lb / 6.66 kg |
| Material de la carcasa | Aluminio sin cobre (< 0.4%) |
| Peso del embalaje | 13.1 lbs / 6.0 kg | 16.78 lbs / 7.66 kg |
| Entrada de cable | (3) NPT de 3/4 pulg. |
| Dimensiones del producto (L×An×Al) | 23.6×5.0×6.6 pulg. (600×127×168 mm) | 47.2×5.0×6.6 pulg. (1200×127×168 mm) |
| Dimensiones del embalaje (L×An×Al) | 26.4×5.9×7.9 pulg. (670×150×200 mm) | 50.4×6.3×8.3 pulg. (1280×160×210 mm) |
| Parámetros ambientales | |
|---|---|
| Temperatura ambiente de funcionamiento | -40°F ~ 149°F (-40°C ~ 65°C) |
| Clasificación de viento EPA (ft²) | 1.463 (Yugo), 1.448 (Puntal) | 1.972 (Yugo), 1.957 (Puntal) |
* LNR2-40-347-480V Regulación no disponible
** Valor calculado en base a 5000K, 80 CRI y PC transparente; varía según las diferentes especificaciones. 70 CRI y 90 CRI opcionales, DLC disponible solo con 80 CRI.
Cumplimiento
| Certificaciones |
|---|
| CE LVD/EMC |
| CSA C22.2 No. 250.0 |
| DLC Standard (See Notes) |
| FCC Part 15, Subpart B |
| RoHS |
| UKCA |
| UL 1598 |
| UL 1598 Wet Locations |
| UL 1598A |
| UL 1598A Marine Outside Type (Salt Water) |
| Calificaciones |
|---|
| IK08 |
| IK10 |
| IP66 |
| NEMA 4X |
| Salt Spray 720 hrs (ASTM B117) |
| Salt Spray 720 hrs (ISO 9227) |
* No todas las variaciones de productos listadas en esta página están calificadas por el DLC. Visite www.designlights.org/search para confirmar la calificación. DLC disponible solo con modelos CRI 80.
