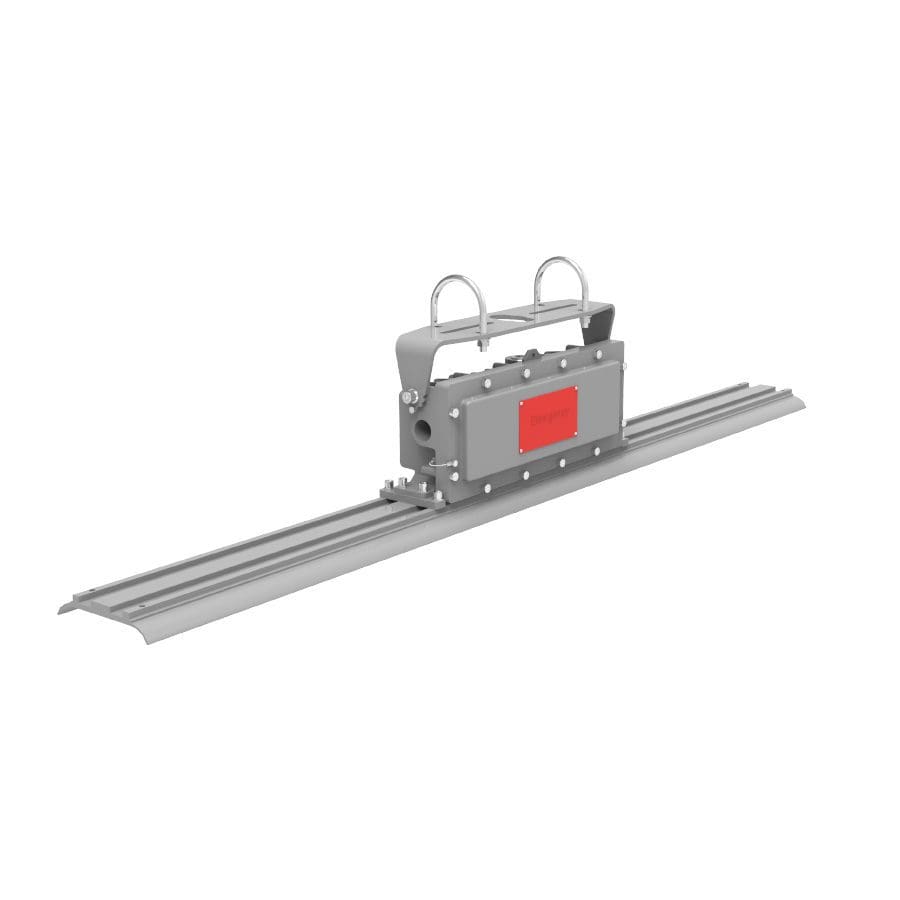

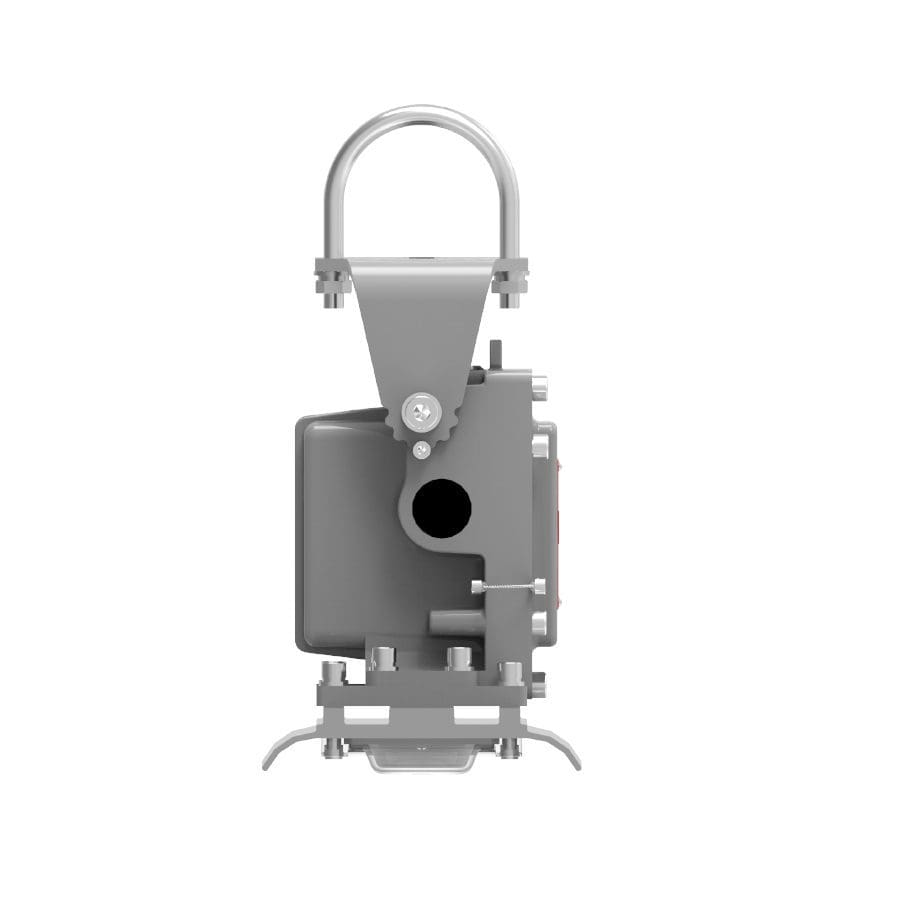

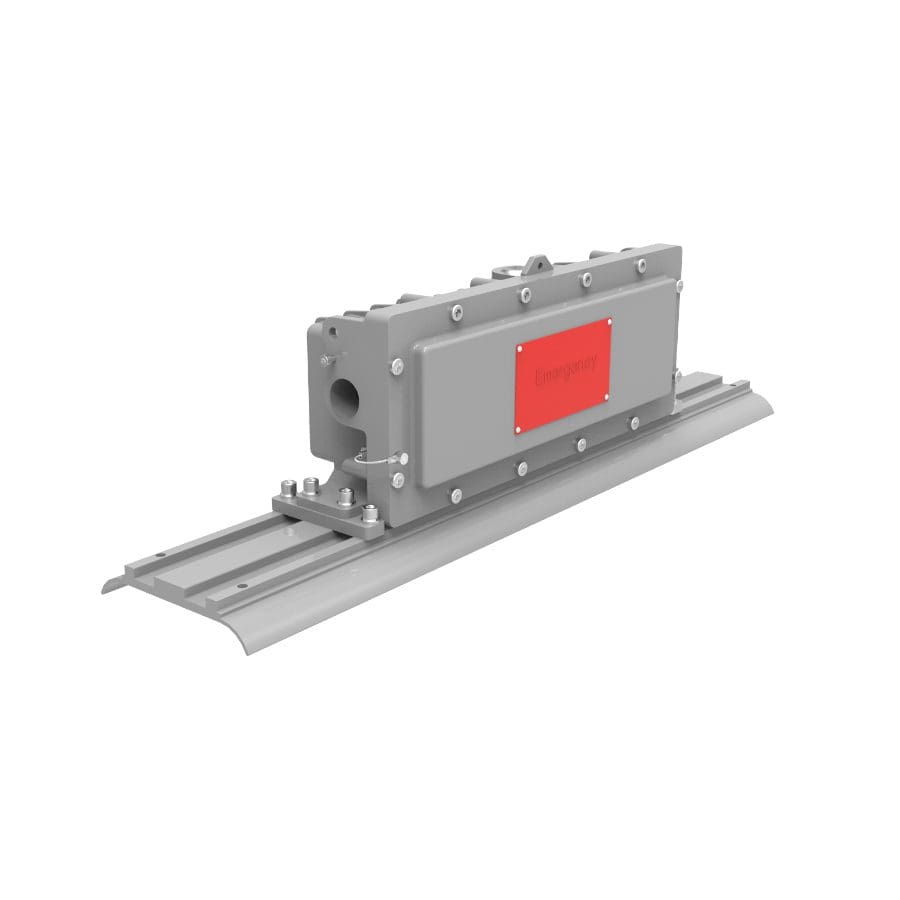

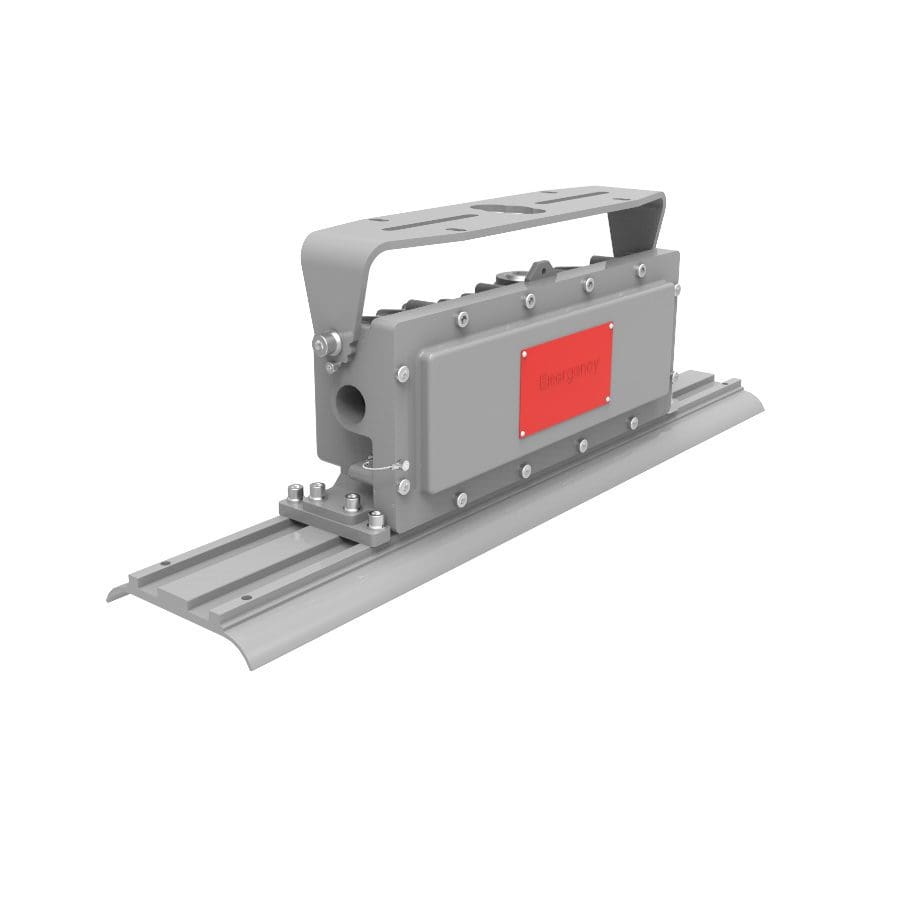

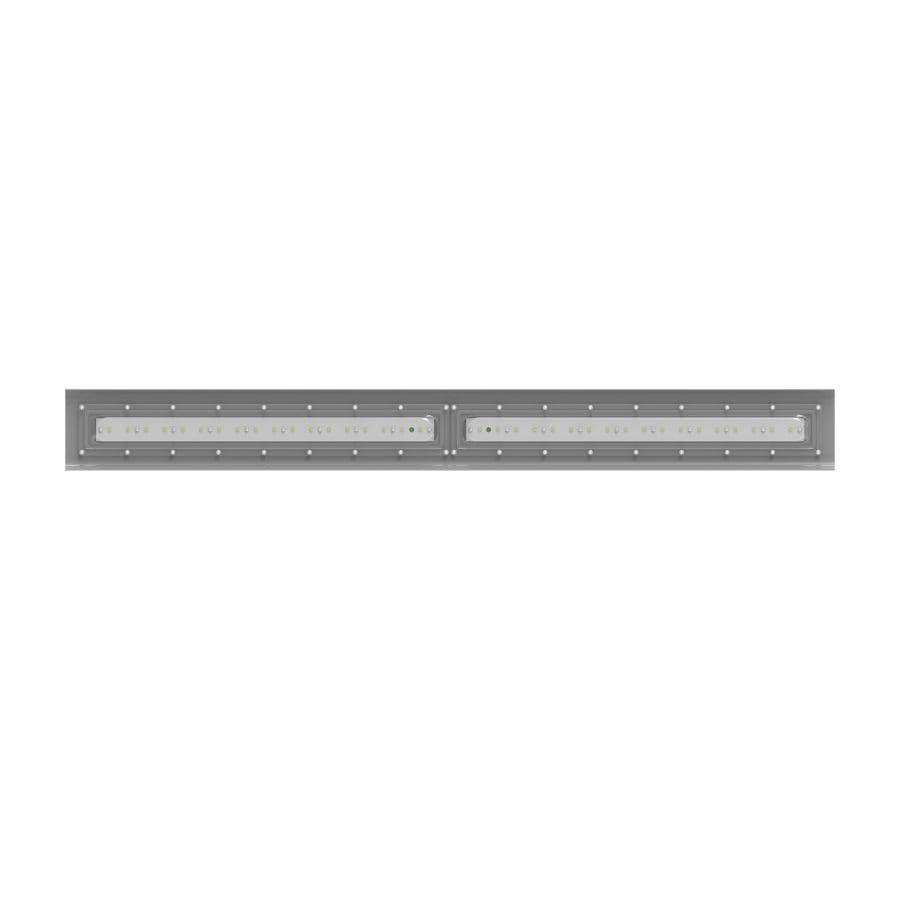

Serie LINEAL DE EMERGENCIA
Tipo de luminaria
Resumen
La serie lineal de emergencia mantiene las ubicaciones peligrosas seguras e iluminadas cuando se corta la energía, ofreciendo hasta 150 lm/W de eficacia del sistema con un tiempo de ejecución de emergencia de 90 minutos a una carga nominal de 12 W. Su amplio rango de temperatura ambiente de 0 °C a 50 °C y su clasificación de transferencia de calor T4/T6 garantizan un funcionamiento seguro y fiable, con funcionalidad de encendido/apagado instantáneo y construcción resistente a golpes y vibraciones utilizando conexiones de placa sin soldadura. Todos los sujetadores expuestos utilizan acero inoxidable 316, y el diseño delgado y compacto presenta una lente de PC transparente o difusa, estable a los rayos UV y resistente a los impactos, ideal para instalaciones petroquímicas, plataformas de perforación y otras ubicaciones peligrosas.
Clasificaciones, Calificaciones, Certificaciones
INFORMACIÓN
Iluminación LED lineal con batería de respaldo de 90 minutos para áreas peligrosas
Cuando se va la luz en un área peligrosa, los trabajadores necesitan luz de emergencia instantánea y que cumpla con los códigos; la serie de emergencia lineal ofrece 90 minutos de respaldo sin comprometer el rendimiento diario.
La serie de emergencia lineal mantiene las ubicaciones peligrosas seguras e iluminadas cuando se va la energía, ofreciendo una eficacia del sistema de hasta 150 lm/W con un tiempo de funcionamiento de emergencia de 90 minutos a una carga nominal de 12 W y un tiempo de carga de 24 horas.
Su amplio rango de temperatura ambiente de 0 °C a 50 °C y su funcionamiento de encendido/apagado instantáneo garantizan un rendimiento seguro y confiable, con una construcción de placa sin soldadura resistente a golpes y vibraciones y sujetadores de acero inoxidable 316 en todo el sistema.
Características principales
- Eficacia del sistema de primera clase: Hasta 150 Lm/W.
- Carga rápida, respaldo confiable: Tiempo de carga 24 h, tiempo de funcionamiento de emergencia 90 min, carga nominal 12 W en modo de emergencia.
- Amplio rango de temperatura ambiente: 0 °C a +50 °C (32 °F a +122 °F).
- Funcionamiento de encendido/apagado instantáneo: Con conexiones de placa sin soldadura, resistentes a golpes y vibraciones.
Por qué elegir la serie de emergencia lineal
- Certificación UL924 de emergencia y UL844 para ubicaciones peligrosas
- Diseño delgado y compacto que ocupa el mismo espacio que la serie lineal estándar
- 10 años de garantía para LED / 7 años para controlador / 3 años para batería
- Adecuado para instalaciones petroquímicas, plataformas de perforación, plataformas y túneles
Especificaciones
| Parámetros Eléctricos | |
|---|---|
| L70 | 120.000 horas a 50°C |
| Garantía | LED: 10 años, Controlador: 7 años, Batería: 3 años |
| Factor de potencia | ≥0,90 |
| Cable de alimentación | 12-18AWG, 90°C nominales |
| Protección contra sobretensiones | 10 kV |
| THD | <20% |
| Tensión/frecuencia | 120-277V CA 50/60Hz |
| Potencia | 40W | 80W |
| Batería | LiFePO4 |
| Tiempo de carga | 24 horas |
| Autonomía de emergencia | 90 minutos |
| Corriente de entrada nominal @120 V CA | 0.371A | 0.741A |
| Corriente de entrada nominal @277 V CA | 0.161A | 0.321A |
| Parámetros ópticos | |
|---|---|
| Temperatura de color correlacionada (CCT) | 4000K/5000K |
| Índice de reproducción cromática (CRI) | Estándar de 80 CRI (70 CRI y 90 CRI opcionales, con mayor tiempo de entrega) |
| Ángulo de haz disponible | 110° |
| Eficacia lumínica* | 150 Lm/W |
| Flujo lumínico* | 5.857 Lm | 12.291 Lm |
| Flujo lumínico (EM)* | 2.778 lm | 2.822 lm |
| Parámetros mecánicos | |
|---|---|
| Hardware | Acero inoxidable 316 |
| Material de la lente | Policarbonato |

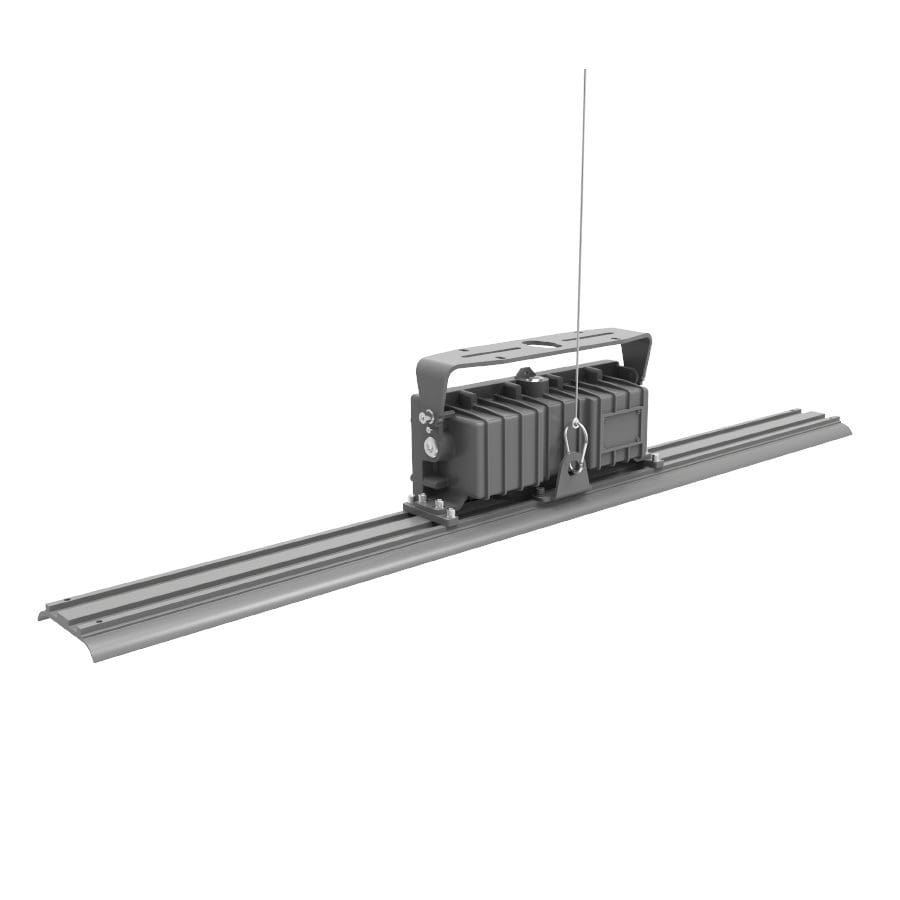

| Opciones de montaje | Colgante, Yugo, Cadena, Palo |
| Peso del producto | 16.5 lb / 7.5 kg | 18.3 lb / 8.3 kg |
| Material de la carcasa | Aluminio de Grado Marino |
| Peso del embalaje | 18,6 lb / 8,6 kg | 20,4 lb / 9,4 kg |
| Entrada de cable | (3) NPT de 3/4 pulg. |
| Dimensiones del producto (L×An×Al) | 23,6×5,0×6,8 in (600×127×173 mm) | 47,2×5,0×6,8 in (1200×127×173 mm) |
| Dimensiones del embalaje (L×An×Al) | 26.6×7.1×9.1 pulgadas (675×180×230 mm) | 50.2×7.1×9.1 pulgadas (1275×180×230 mm) |
| Parámetros ambientales | |
|---|---|
| Temperatura ambiente de funcionamiento | 32°F ~ +122°F (0°C ~ +50°C) |
| Clasificación T-Code | CID2-T4 / CIID1-T6 |
| Clasificación de viento EPA (ft²/m²) | 1.463 / 0.140 | 1.972 / 0.180 |
| Humedad ambiente de funcionamiento | 10% ~ 90% HR |
* Valor calculado en base a 5000K, 80 CRI y PC transparente; varía según las especificaciones. 70 CRI y 90 CRI opcionales, DLC disponible solo con 70 CRI.
Cumplimiento
| Clasificaciones |
|---|
| Class I Division 2, Groups A, B, C and D |
| Class I Zone 2, Group IIC |
| Class II Division 1, Groups E, F, G |
| Class II Division 2, Groups F, G |
| Class III |
| Zone 21, Group IIIC |
| Certificaciones |
|---|
| CSA C22.2 No. 137-18 |
| CSA C22.2 No. 141-15 |
| CSA C22.2 No. 25-17 |
| FCC Part 15, Subpart B |
| UL 844 |
| UL 924 |
| Calificaciones |
|---|
| IK08 (PC) |
| IP66 |
| Salt Spray 720 hrs (ASTM B117) |
