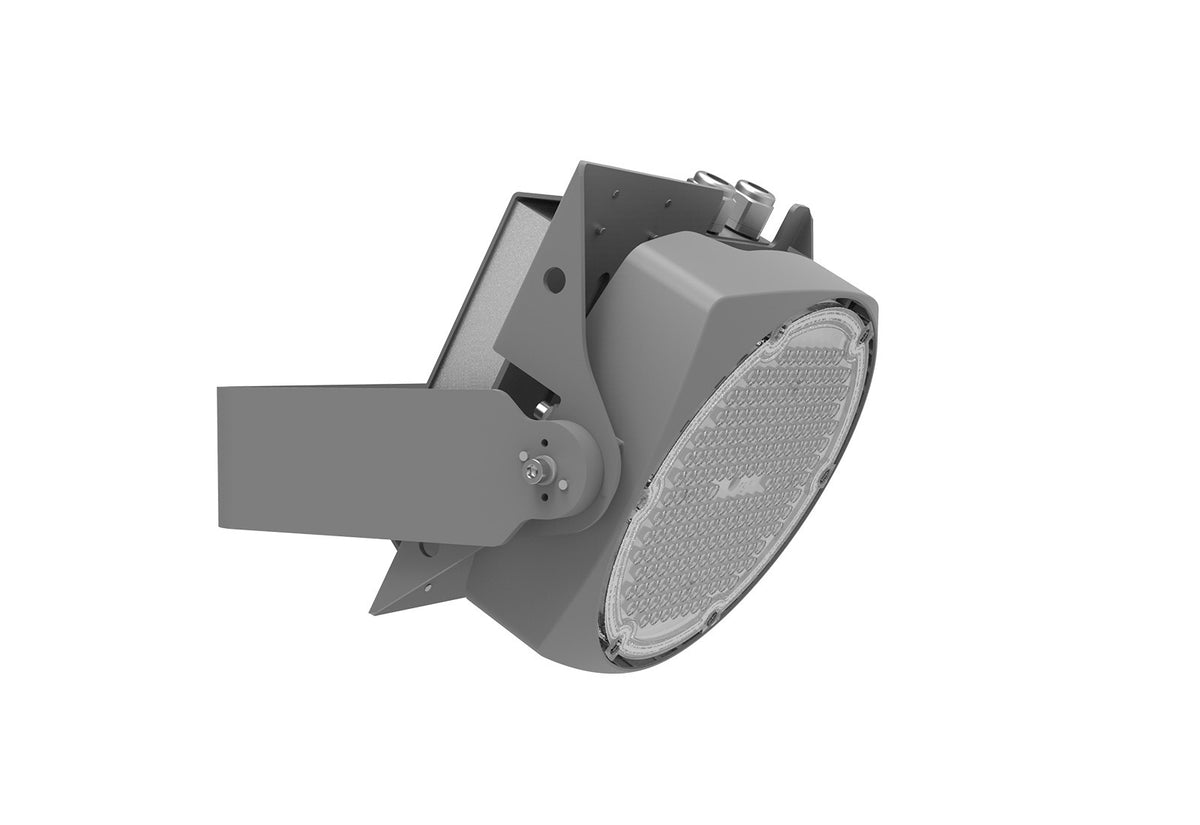

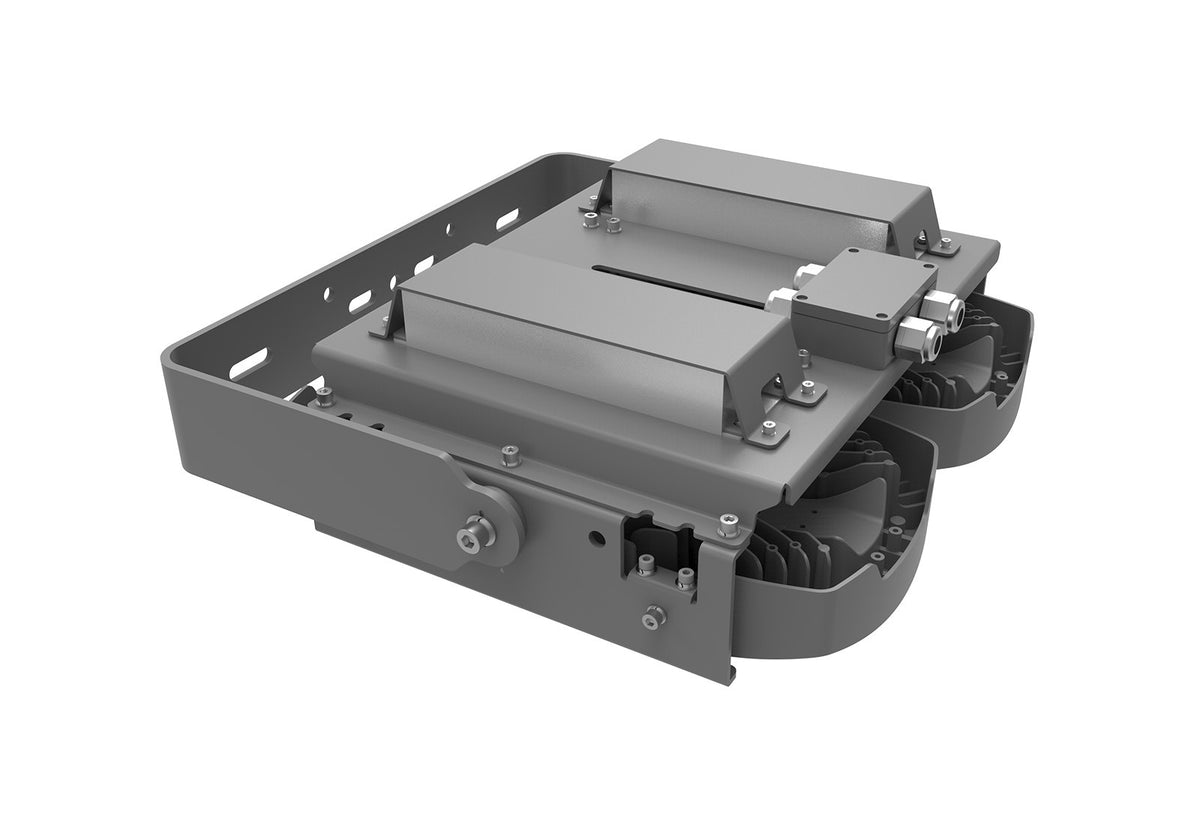

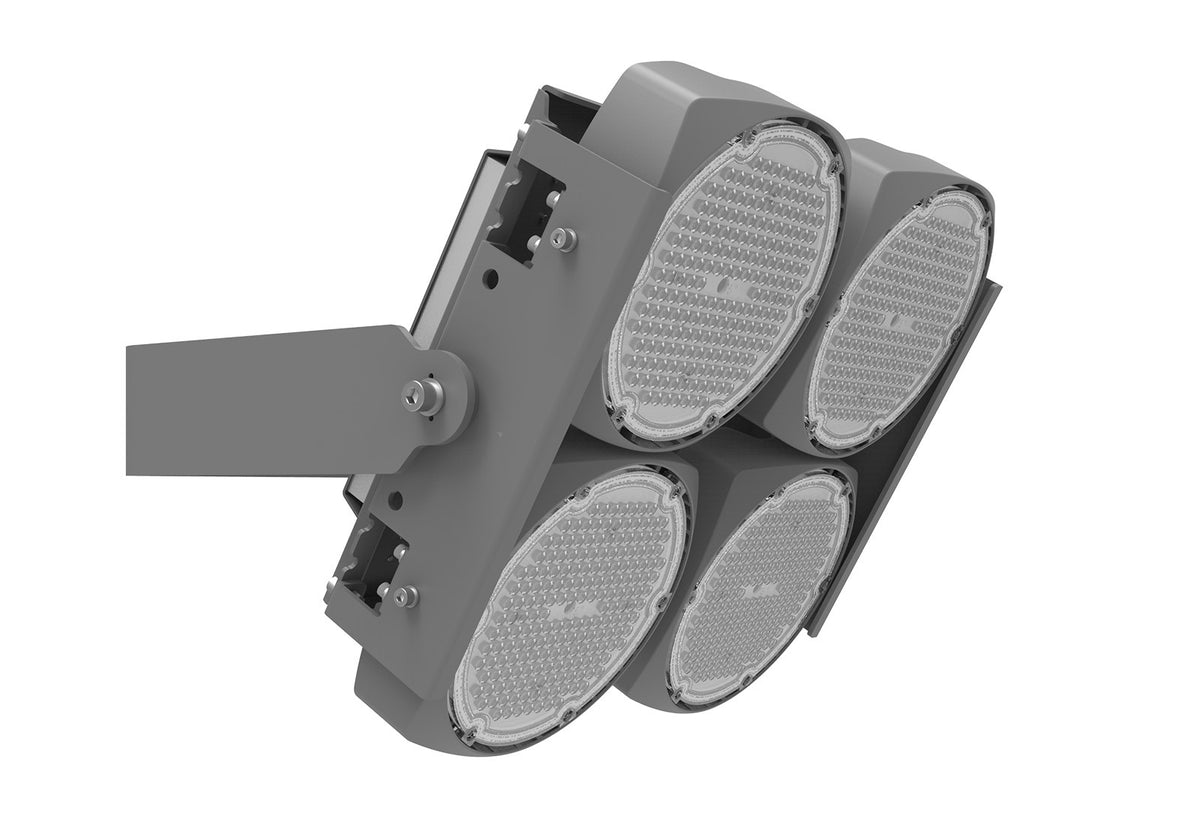

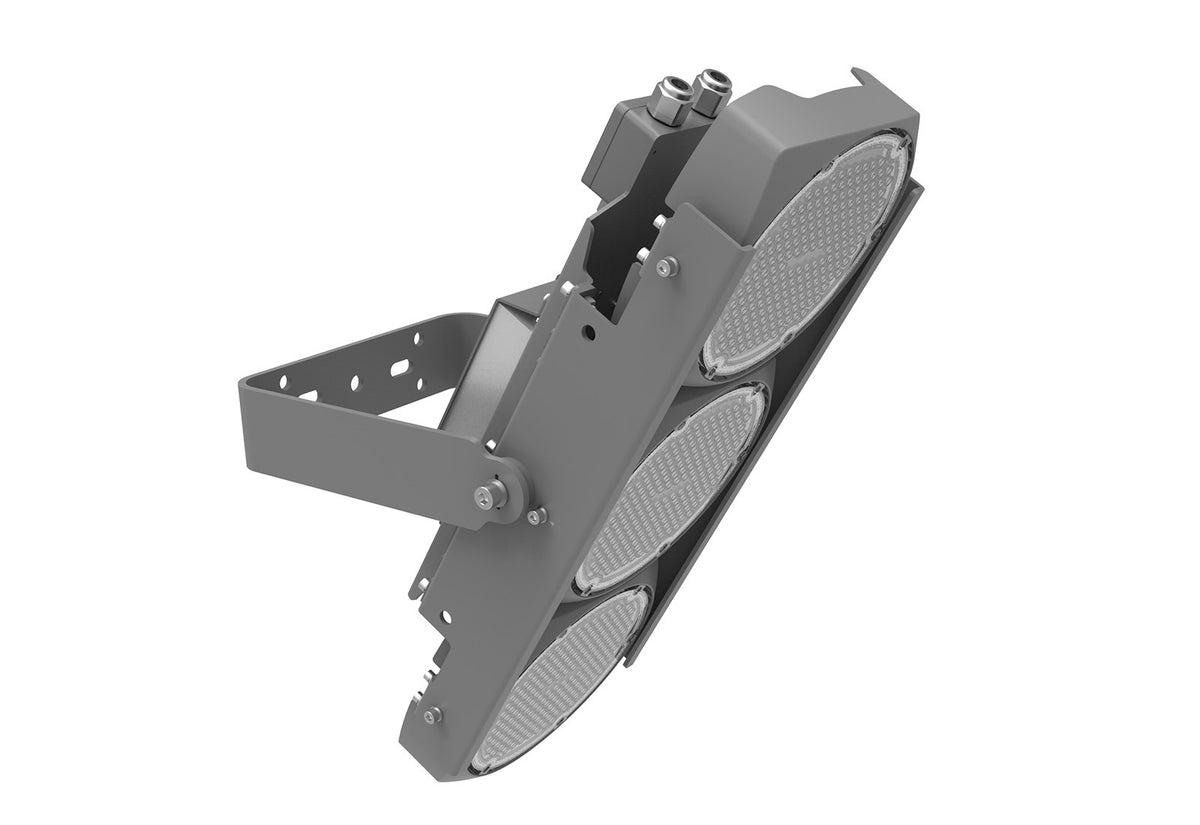

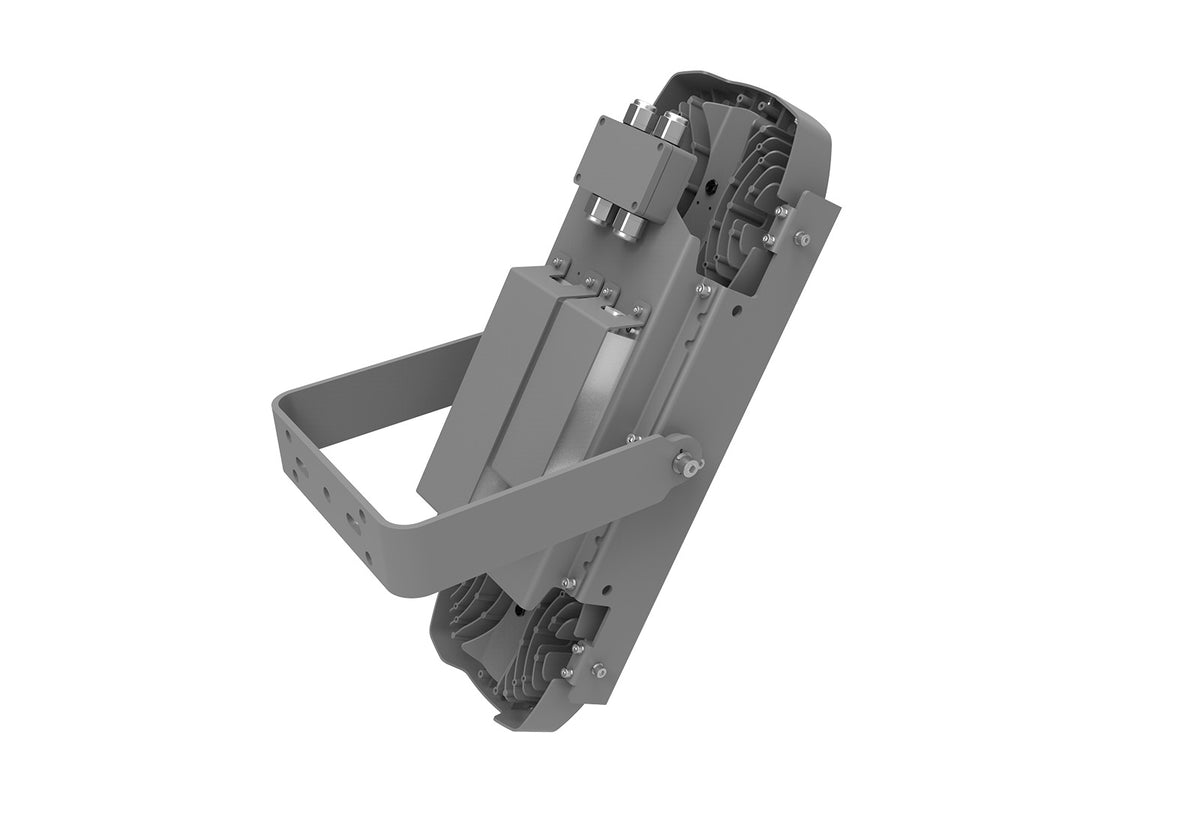

Serie CRANE MASTER
Tipo de luminaria
Resumen
La serie Crane Master combina rendimiento óptico, eficiencia energética y una versatilidad excepcional para aplicaciones de iluminación de campo, que incluyen luces de postes altos, grúas portuarias, grúas viajeras y sitios con mucha vibración. Con una entrega de 20.000 a 80.000 lúmenes a hasta 140 lm/W, ofrece cinco opciones de distribución de luz, desde 30° hasta 30x120°, para una cobertura estrecha a asimétrica. El cableado fácil y pasante con conectores de palanca WAGO 221 simplifica la instalación, y un soporte amortiguador giratorio asegura que la luz permanezca constantemente dirigida. Una mayor eficacia genera mayores ahorros de energía, menores costos de mantenimiento y períodos de recuperación más cortos.
Clasificaciones, Calificaciones, Certificaciones
INFORMACIÓN
Iluminación de Inundación LED de Alta Potencia para Grúas y Lugares de Alta Vibración
Los focos estándar fallan rápidamente en grúas y postes sujetos a vibración constante; la serie Crane Master fue diseñada específicamente para ese castigo.
La luminaria LED de la serie Crane Master combina rendimiento óptico, eficiencia energética y una versatilidad excepcional para satisfacer los requisitos de las soluciones de iluminación de campo para todo tipo de luces de poste alto, grúas portuarias, grúas viajeras y sitios con grandes vibraciones, ofreciendo un amplio rango de salidas de luz de 20,000 a 80,000 lúmenes.
La serie Crane Master ofrece una mayor eficacia para un mayor ahorro de energía, menores costos de mantenimiento y plazos de amortización más cortos en comparación con la iluminación HID tradicional.
Características Clave
- 5 Opciones de Distribución de Luz: 30°/60°/90°/120°/30x120° disponibles para diferentes aplicaciones, desde distribución de luz estrecha hasta asimétrica.
- Cableado Fácil y Completo: Compartimento de cableado incorporado con dos entradas de cable y conectores de palanca WAGO 221 para un cableado sencillo.
- Soporte Amortiguador Giratorio: Asegura que la luz esté constantemente dirigida donde se requiere.
Por Qué Especificar la Serie Crane Master
- Diseñado específicamente para aplicaciones de grúas y postes de alta vibración
- El rango de 20,000 a 80,000 lúmenes cubre desde postes pequeños hasta grandes grúas portuarias
- El soporte amortiguador giratorio mantiene la puntería precisa a medida que el equipo se mueve
- 5 años de garantía
Especificaciones
| Parámetros Eléctricos | |
|---|---|
| L70 | 130.000 horas a 50 °C |
| Garantía | 5 años |
| Factor de potencia | ≥0,90 |
| Cable de alimentación | 1mm²-4mm², Calificado a 90°C |
| Protección contra sobretensiones | L/N-FG 6KV, L-N 4KV |
| THD | <20% |
| Tensión/frecuencia | 100-240 VCA, 50/60 Hz |
| Potencia (W) | 150W | 300W | 420W | 560W |
| Corriente de entrada nominal @220 V CA (A) | 0,758 | 1,516 | 2,122 | 2,829 |
| Parámetros ópticos | |
|---|---|
| Temperatura de color correlacionada (CCT) | 4000K / 5700K |
| Índice de reproducción cromática (CRI) | Ra>70 |
| Ángulo de haz disponible | 30° / 60° / 90° / 30°x120° (PC) / 120° (Cristal) |
| Flujo lumínico (lm)* | 20439 | 42425 | 58852 | 79230 |
| Eficacia lumínica (lm/W)* | 140 |
| Parámetros mecánicos | |
|---|---|
| Hardware | Acero inoxidable 316 |
| Material de la lente | Vidrio templado o policarbonato |
| Opciones de montaje | Yugo |
| Peso del producto | 16.5lbs/7.5kg | 30.9lbs/14kg | 39.7lbs/18kg | 50.7lbs/23kg |
| Material de la carcasa | Aluminio de Grado Marino |
| Peso del embalaje | 18.6lbs/8.5kg | 34lbs/15kg | 41.8lbs/19kg | 52.8lbs/24kg |
| Entrada de cable | (2) M20 |
| Dimensiones del producto (L×An×Al) | 10.2×9.1×5.8in (260×230×148mm) | 22×11×6.7in (559×280×171mm) | 24.9×11×6.7in (632×280×171mm) | 19.2×16.5×6.7in (487×420×171mm) |
| Dimensiones del embalaje (L×An×Al) | 23.1×15.2×9.4in (586×386×238mm) | 24×23.4×9.4in (610×594×238mm) | 29.3×13.7×9.4in (743×348×239mm) | 30.4×23.4×9.5in (771×600×240mm) |
| Parámetros ambientales | |
|---|---|
| Temperatura ambiente de funcionamiento | -40°C~+50°C |
| Clasificación de viento EPA (ft²/m²) | 1.281/0.119 | 1.733/0.161 | 2.346/0.218 | 3.450/0.321 |
| Resistencia a la vibración | IEC60068-2-6 5g |
| Temperatura óptima de funcionamiento | 25°C |
* Valor calculado en base a 5700K y vidrio transparente; varía según las especificaciones.
Cumplimiento
| Certificaciones |
|---|
| CE LVD/EMC |
| RoHS |
| UKCA |
| Calificaciones |
|---|
| IEC60068-2-6 5g |
| IK08 |
| IP67 |
| Salt Spray 720 hrs (ISO 9227) |
