Serie H2 BLOQUE MINI
Tipo de luminaria
Resumen
La miniserie Block H2 es una luminaria LED compacta y potente, certificada para ubicaciones peligrosas hasta Clase 1 División 2, donde pueden ocurrir concentraciones inflamables de gases, vapores o líquidos bajo condiciones anormales. Su diseño sellado de fábrica elimina los accesorios de sellado externos, lo que simplifica la instalación y el mantenimiento, mientras que un excepcional sistema de gestión térmica proporciona una clasificación T6 y un rendimiento fiable en temperaturas ambiente de hasta 65 °C, con una clasificación L70 que supera las 219 000 horas. Compacta y ligera, es fácil de manejar en instalaciones con poco espacio libre, con opciones de lentes transparentes, difusas y tipo 2/3 y una garantía de 10 años.
Clasificaciones, Calificaciones, Certificaciones
INFORMACIÓN
LED compacto C1D2 con múltiples opciones de montaje
Las áreas de División 2 con espacio limitado requieren una luminaria que se instale en cualquier lugar y siga funcionando: la Serie Block Mini H2 combina un tamaño compacto con una fiabilidad sellada de fábrica.
La Serie Block Mini H2 es una luminaria LED compacta y potente certificada para ubicaciones peligrosas de hasta Clase 1 División 2, áreas con potencial de concentraciones inflamables de gases, vapores o líquidos en condiciones de funcionamiento anormales.
La Serie Block Mini H2 sellada de fábrica elimina la necesidad de accesorios de sellado externos, lo que simplifica la instalación y el mantenimiento. Su excepcional sistema de gestión térmica ofrece una clasificación de temperatura T6 y está diseñado para funcionar de forma fiable en altas temperaturas ambiente de hasta 149 °F, proporcionando una impresionante clasificación L70 de más de 219.000 horas. Compacta y ligera, es fácil de manejar e instalar, lo que la hace ideal para aplicaciones con espacio limitado y alturas de montaje bajas.
Características principales

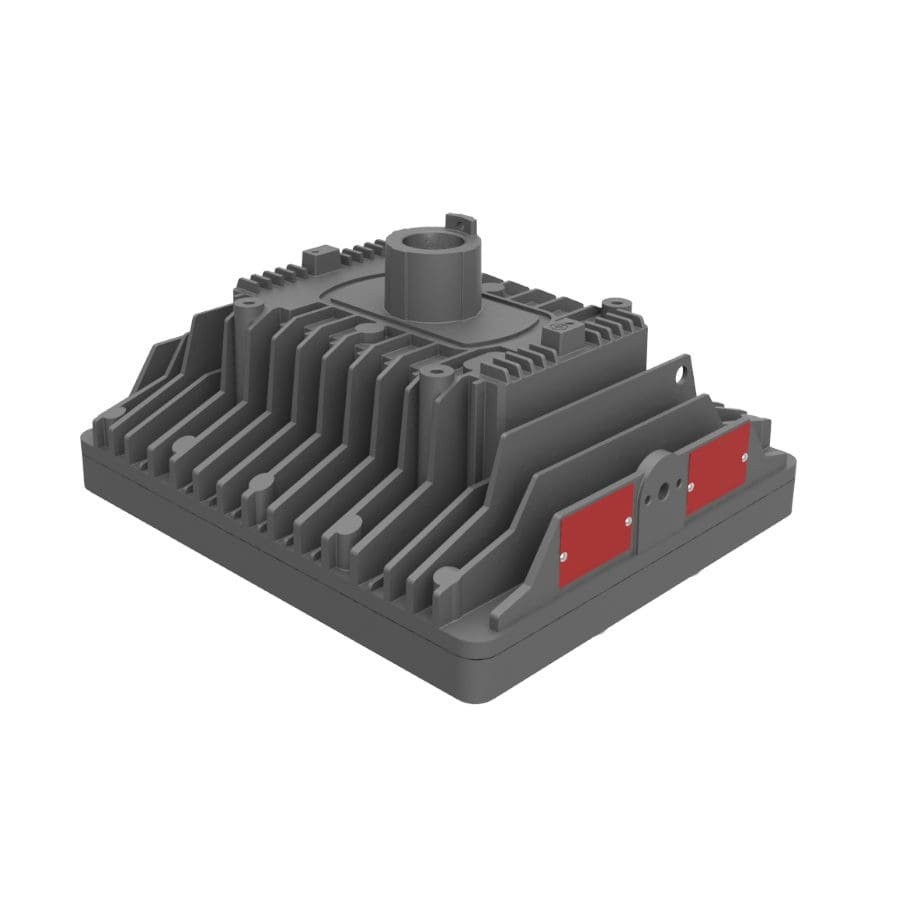

- Gestión térmica: Transferencia de calor segura y fiable, que ofrece una clasificación T de T6 (CIID1). Disipador de calor diseñado para funcionar en altas temperaturas ambiente de hasta +149 °F. L70 >219.000 horas@149 °F.
- Diseño compacto y ligero: Para un fácil manejo, especialmente cuando se accede a espacios limitados con alturas de montaje bajas.

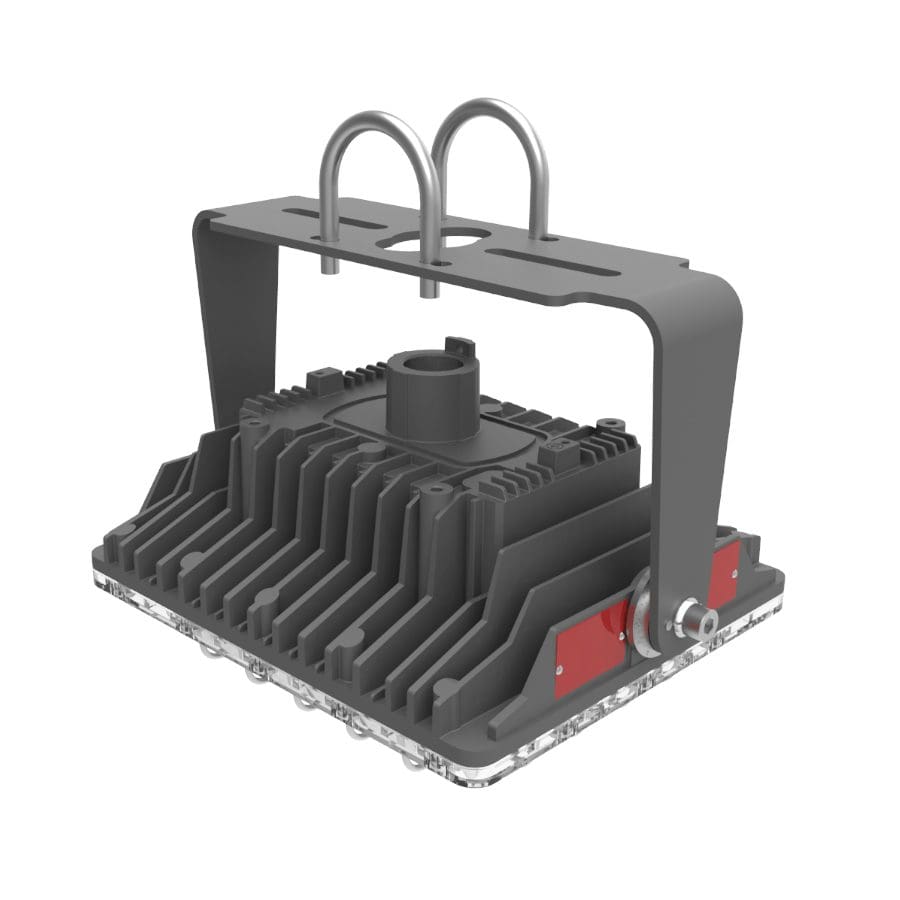

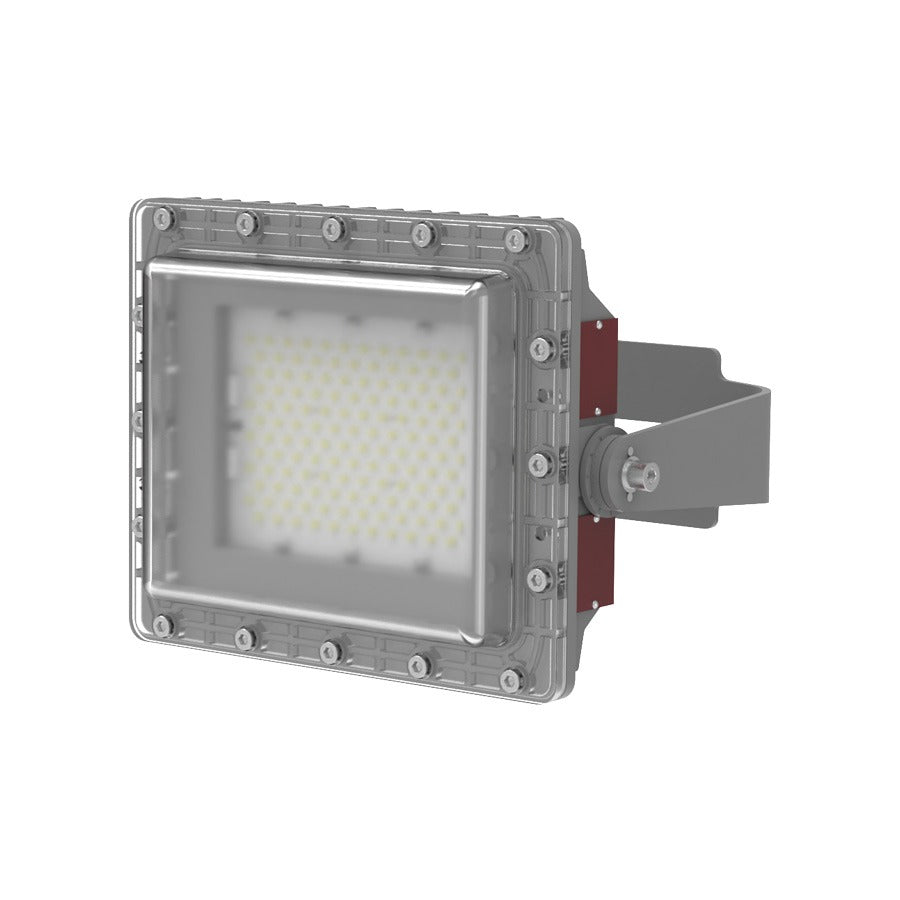

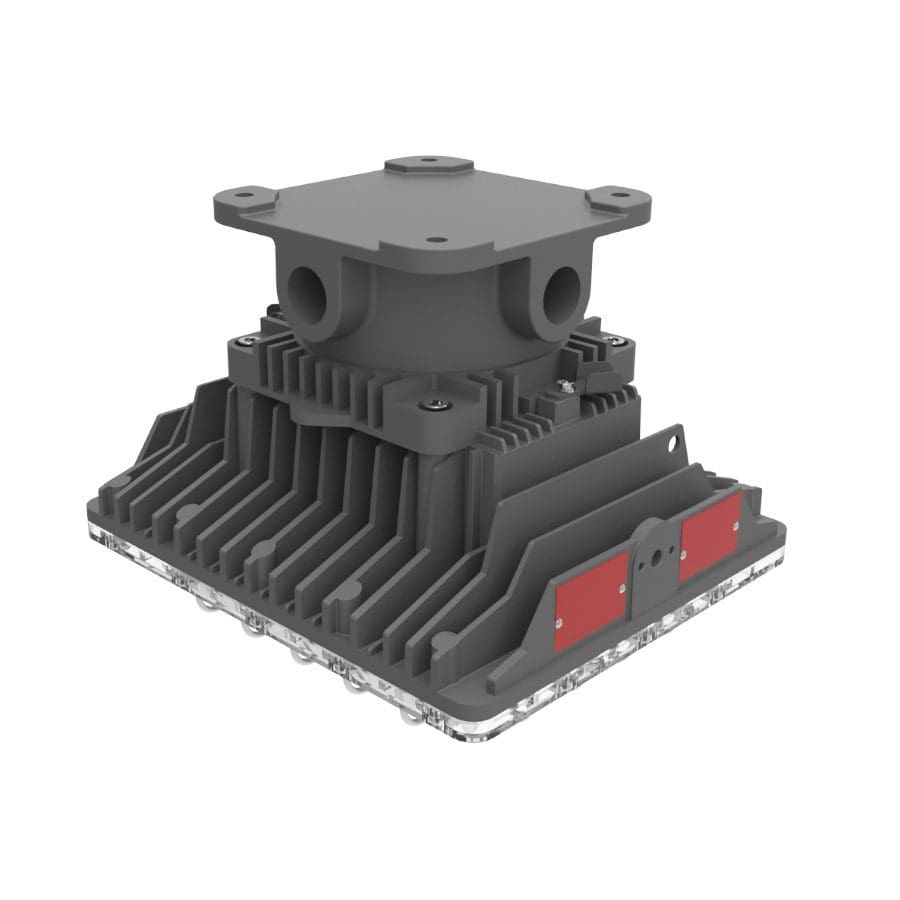

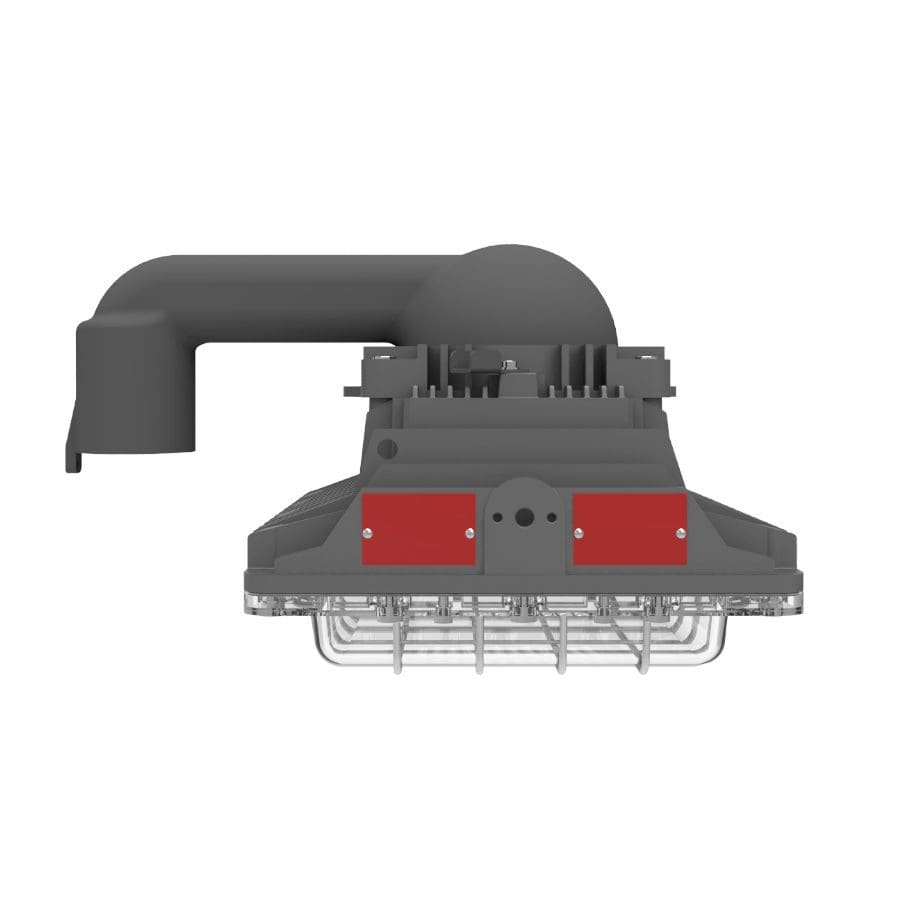

- 5 opciones de montaje: Colgante, Horquilla, Techo, Mástil y Pared.
Por qué elegir la Serie Block Mini H2
- El diseño sellado de fábrica elimina los requisitos de accesorios de sellado externos
- Las opciones de lentes claras, difusas y tipo 2/3 personalizan la distribución de la luz
- La vida útil L70 de más de 219.000 horas minimiza el coste de mantenimiento del ciclo de vida
- Garantía de 10 años
Especificaciones
| Parámetros Eléctricos | |
|---|---|
| L70 | 219.000 h a 149°F | 127.000 h a 147°F |
| Garantía | LEDs: 10 años, Controlador: 7 años |
| Factor de potencia | ≥0,90 |
| Cable de alimentación | 12-18AWG, 90°C nominales |
| Protección contra sobretensiones | 10 kV |
| THD | <20% |
| Tensión/frecuencia | 120-277 V CA | 347-480 V CA |
| Atenuación | 0-10V, Rango 10-100% |
| Potencia (W) | 21W | 40W | 50W | 60W |
| Corriente de entrada nominal @277 V CA (A) | 21 W (0,084) | 40 W (0,16) | 60 W (0,24) |
| Corriente de entrada nominal @347 V CA (A) | 50 W (0,16) |
| Corriente de entrada nominal @480 V CA (A) | 50 W (0,115) |
| Corriente de entrada nominal @120 V CA (A) | 21 W (0,194) | 40 W (0,37) | 60 W (0,555) |
| Parámetros ópticos | |
|---|---|
| Temperatura de color correlacionada (CCT) | 3000K / 4000K / 5000K |
| Índice de reproducción cromática (CRI) | 80 CRI (70 CRI y 90 CRI opcionales) |
| Ángulo de haz disponible | T2 / T3 / T5 |
| Flujo lumínico (lm)* | 2977 | 5617 | 6945 | 8100 |
| Eficacia lumínica (lm/W)* | 140 |
| Parámetros mecánicos | |
|---|---|
| Hardware | Acero inoxidable 316 |
| Material de la lente | Vidrio templado o policarbonato |
| Opciones de montaje | Colgante, Horquilla, Techo, Puntal, Pared |
| Peso del producto | 10.5 libras/4.8 kg | 10.8 libras/4.9 kg | 11.7 libras/5.3 kg |
| Material de la carcasa | Aluminio fundido sin cobre (< 0.4%) |
| Peso del embalaje | 12.6 libras/5.8 kg | 12.9 libras/5.9 kg | 13.8 libras/6.3 kg |
| Entrada de cable | (1) NPT de 3/4" con cables de 3' 18/6 (L/N/T, Dim+/Dim-/12V) |
| Dimensiones del producto (L×An×Al) | 9,7×8,3×5,1 pulgadas (245×210×129 mm) |
| Dimensiones del embalaje (L×An×Al) | 13.4×11×8.3 pulgadas (340×280×210 mm) |
| Parámetros ambientales | |
|---|---|
| Temperatura ambiente de funcionamiento | -40°C~+65°C(-40°F~+149°F) | 64°C(147°F) |
| Clasificación de viento EPA (ft²) | 0.998 (Yugo), 1.134 (Techo), 0.792 (Poste) |
| Clasificación T-Code | CID2-T4A, CIID1-T6 | CID2-T4, CIID1-T6 | CID2-T4, CIID1-T5 |
* Valor calculado con base en 5000K, 80 CRI y vidrio transparente; varía según las especificaciones. 70 CRI y 90 CRI opcionales, DLC disponible solo con 70 CRI.
Cumplimiento
| Clasificaciones |
|---|
| Class I Division 2, Groups A, B, C and D |
| Class I Zone 2, Group IIC |
| Class II Division 1, Groups E, F, G |
| Class II Division 2, Groups F, G |
| Class III |
| Zone 21, Group IIIC |
| Certificaciones |
|---|
| CSA C22.2 No. 137-18 |
| CSA C22.2 No. 250.0 |
| CSA C22.2 No. 250.13 |
| DLC Premium (See Notes) |
| FCC Part 15, Subpart B |
| UL 1598 |
| UL 1598 Wet Locations |
| UL 1598A |
| UL 1598A Marine Outside Type (Salt Water) |
| UL 844 |
| UL 8750 |
| Calificaciones |
|---|
| 5G vibration |
| IK08 (Glass) |
| IK10 (PC) |
| IP66 |
| IP67 |
| NEMA 4X |
| Salt Spray 720 hrs (ASTM B117) |
