Serie MINI HARSH BLOCK
Tipo de luminaria
Resumen
La serie Block Mini Harsh es una luminaria LED compacta con clasificación NEMA 4X diseñada para entornos industriales exigentes, que proporciona protección contra el agua, el polvo y los elementos corrosivos, ideal para instalaciones costeras, plantas químicas y sitios de procesamiento de alimentos. Su carcasa sellada de fábrica y resistente a la corrosión elimina los accesorios de sellado externos y funciona de manera fiable en temperaturas ambiente de hasta 65 °C, con una vida útil L70 que supera las 219 000 horas. Compacta y ligera para una fácil instalación en espacios reducidos o de baja altura, ofrece opciones de lentes transparentes, difusas, tipo II y tipo III, respaldadas por la garantía de 10 años de Red Sky Lighting.
Clasificaciones, Calificaciones, Certificaciones
INFORMACIÓN
Iluminación LED compacta NEMA 4X para espacios corrosivos y hostiles
Los entornos corrosivos y con poco espacio — instalaciones costeras, plantas químicas, procesamiento de alimentos — necesitan un accesorio compacto que resista la humedad y la sal sin el alto costo de una ubicación peligrosa.
La serie Block Mini Harsh es una serie de luminarias LED compactas y potentes diseñada para entornos industriales difíciles. Esta versátil solución de iluminación tiene clasificación NEMA 4X, lo que proporciona protección contra el agua, el polvo y los elementos corrosivos, ideal para instalaciones costeras, plantas químicas, sitios de procesamiento de alimentos y otras aplicaciones exigentes.
La serie Block Mini Harsh sellada de fábrica elimina la necesidad de accesorios de sellado externos, lo que simplifica la instalación y el mantenimiento. Su carcasa resistente a la corrosión garantiza la durabilidad en entornos expuestos a la humedad, la niebla salina o los productos químicos, con una excelente gestión térmica que funciona de manera confiable en temperaturas ambiente de hasta 149 °F y una vida útil L70 de más de 219,000 horas.
Características clave
- Gestión térmica: Transferencia de calor segura y confiable. Disipador de calor diseñado para funcionar en altas temperaturas ambiente de hasta +149 °F. L70 >219,000 horas a 149 °F.
- Diseño compacto y liviano: Para un fácil manejo, especialmente cuando el acceso es limitado en espacios con alturas de montaje bajas.

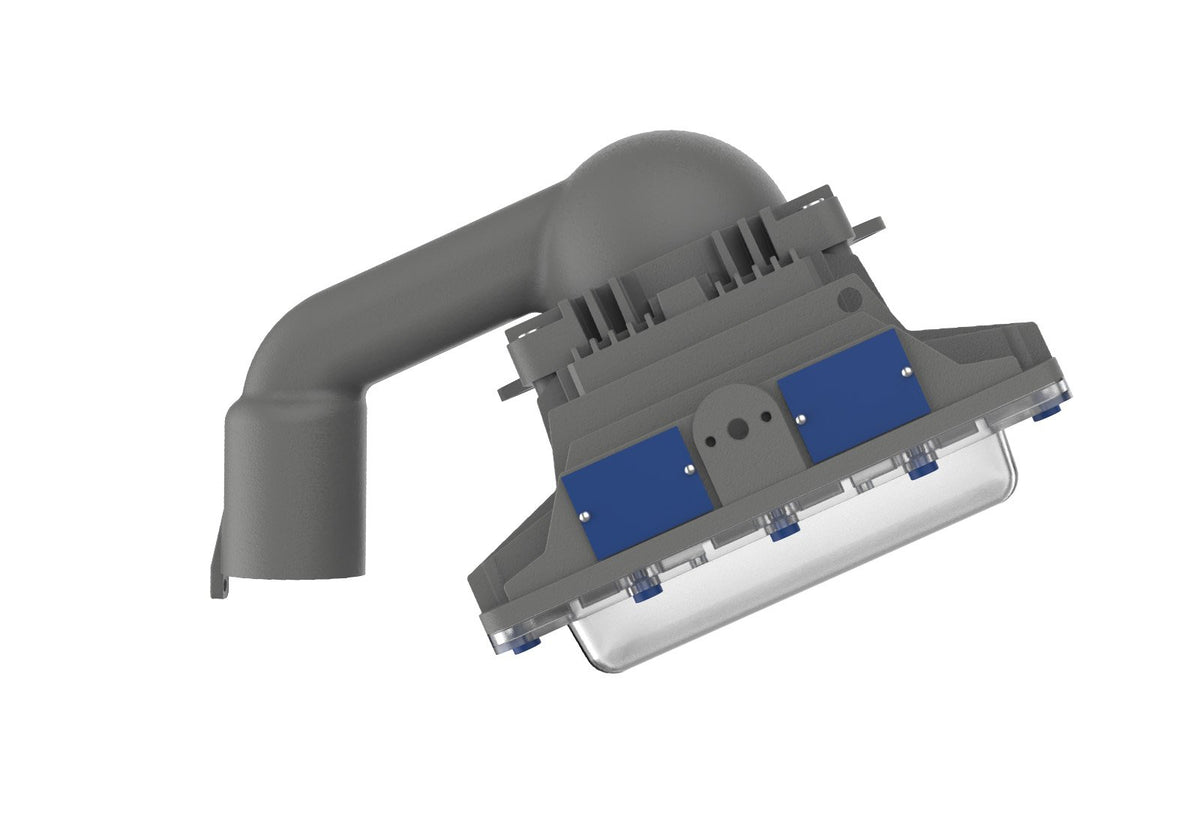

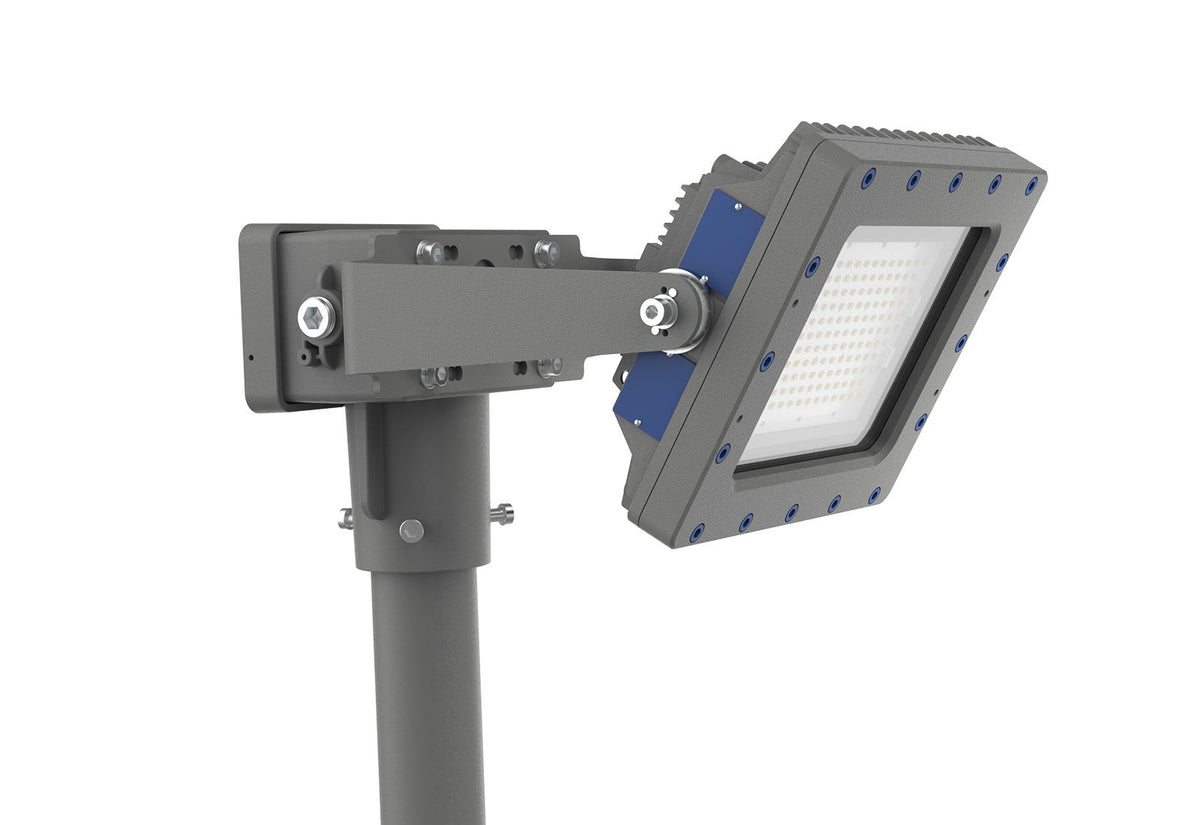

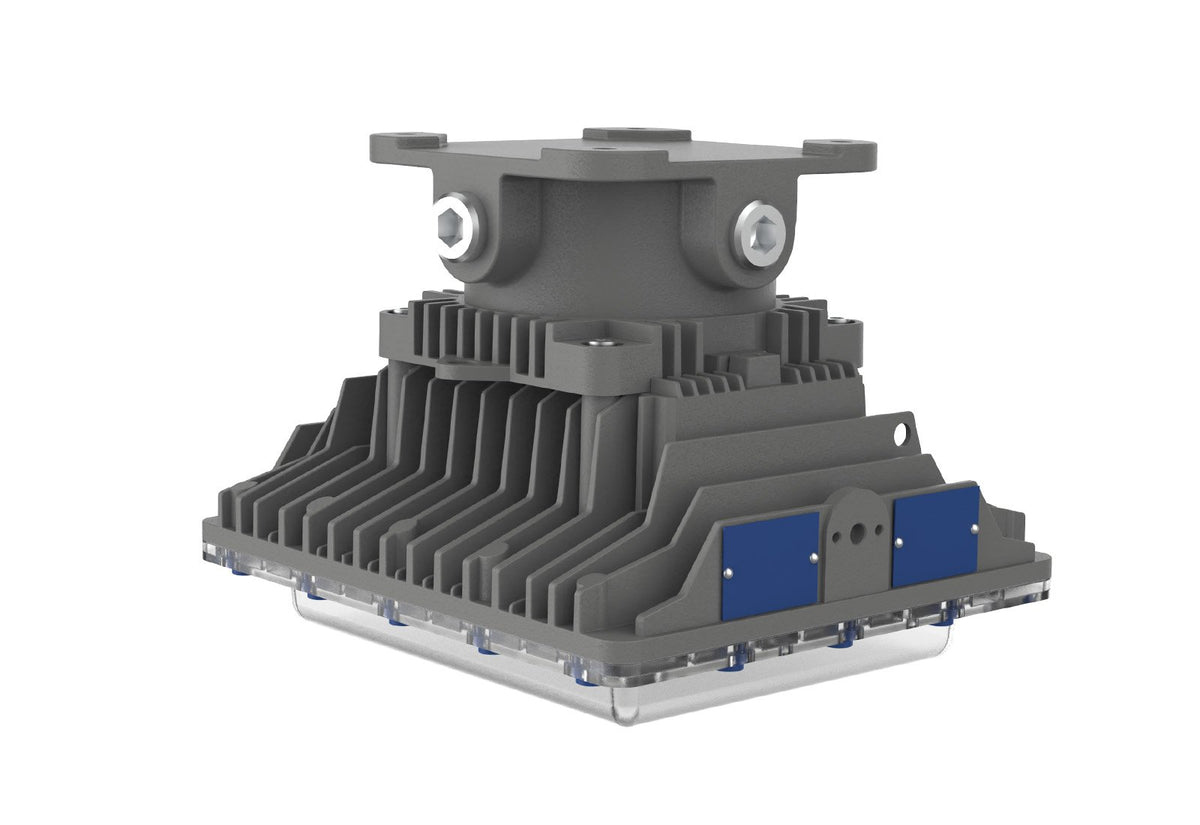

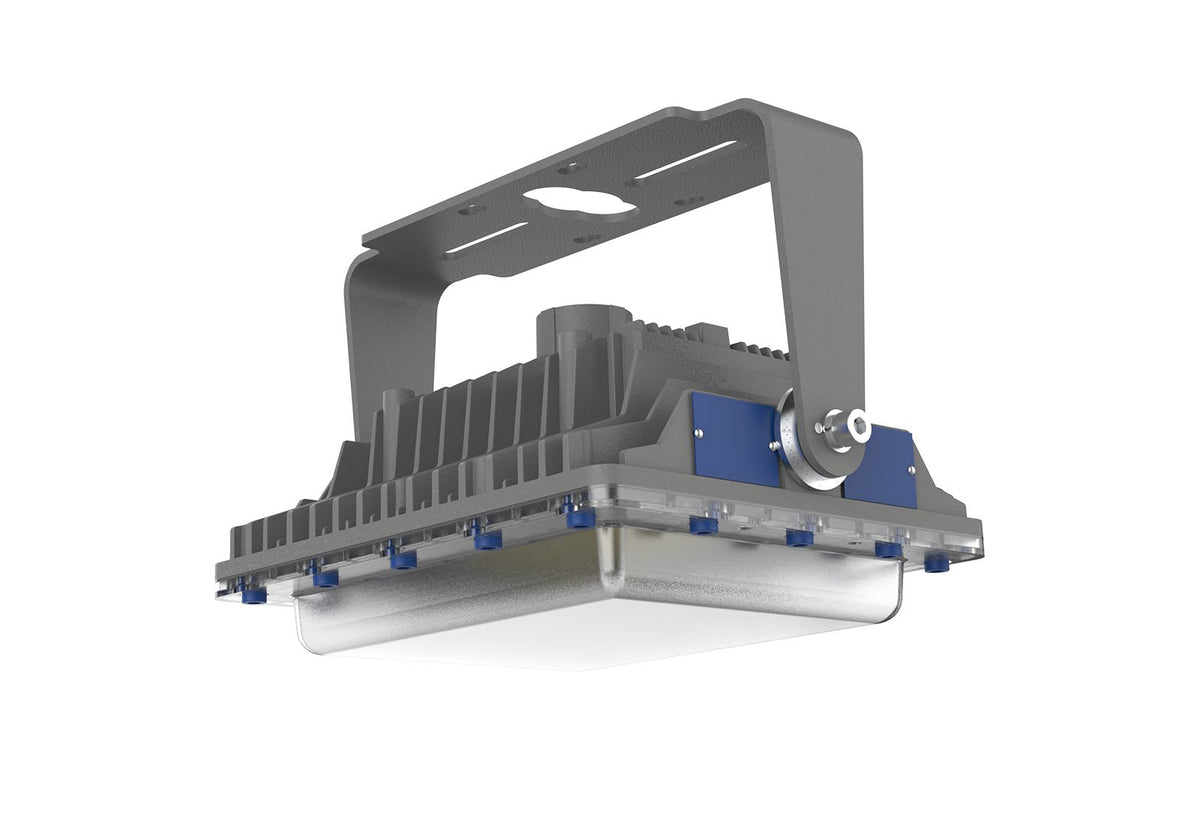

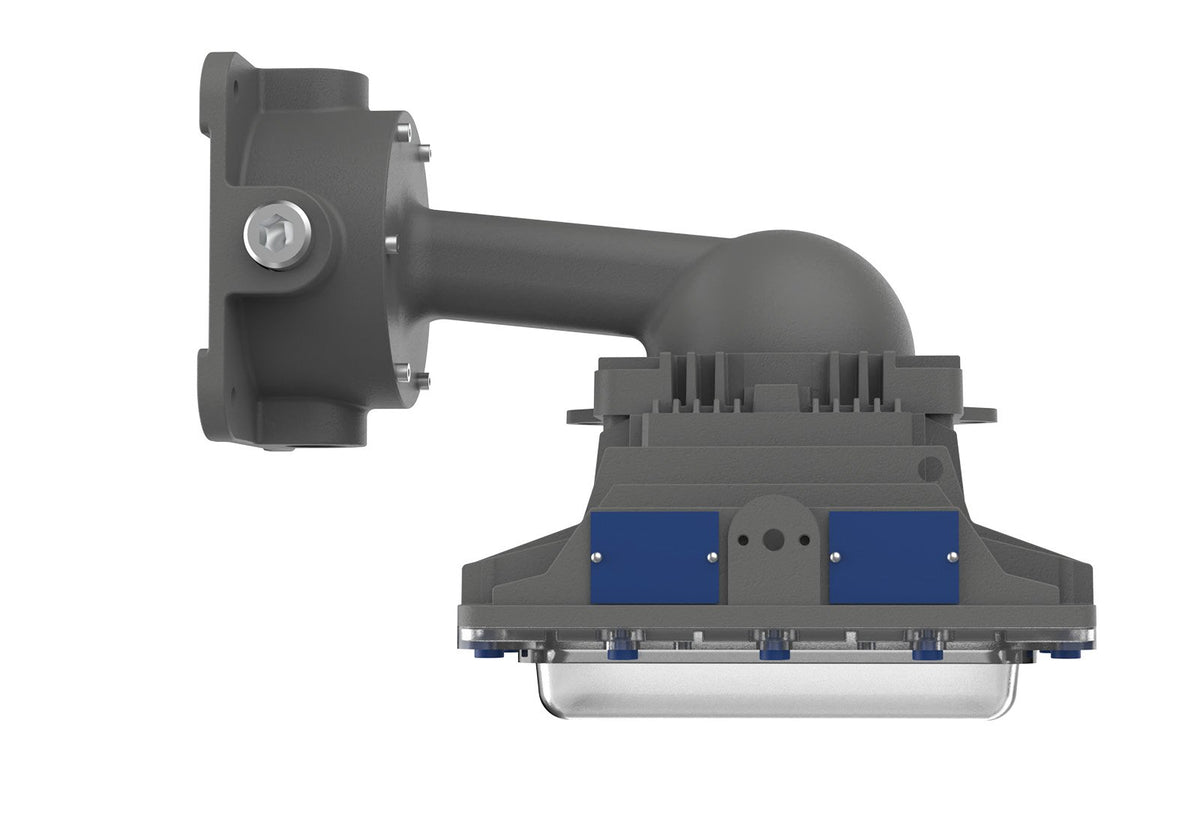

- 5 opciones de montaje: Colgante, horquilla, techo, poste y pared.
Por qué especificar la serie Block Mini Harsh
- Clasificación NEMA 4X para entornos húmedos, corrosivos y marinos
- Diseño compacto y sellado de fábrica que simplifica la instalación y el mantenimiento
- Opciones de lentes claras, difusas, tipo II y tipo III para iluminación dirigida o general
- 10 años de garantía
Especificaciones
| Parámetros Eléctricos | |
|---|---|
| L70 | 219.000 h a 149°F | 127.000 h a 147°F |
| Garantía | LEDs: 10 años, Controlador: 7 años |
| Factor de potencia | ≥0,90 |
| Cable de alimentación | 12-18AWG, 90°C nominales |
| Protección contra sobretensiones | 10 kV |
| THD | <20% |
| Tensión/frecuencia | 120-277 V CA | 347-480 V CA |
| Atenuación | 0-10V, Rango 10-100% |
| Potencia (W) | 21W | 40W | 50W | 60W |
| Corriente de entrada nominal @277 V CA (A) | 21 W (0,084) | 40 W (0,16) | 60 W (0,24) |
| Corriente de entrada nominal @347 V CA (A) | 50 W (0,16) |
| Corriente de entrada nominal @480 V CA (A) | 50 W (0,115) |
| Corriente de entrada nominal @120 V CA (A) | 21 W (0,194) | 40 W (0,37) | 60 W (0,555) |
| Parámetros ópticos | |
|---|---|
| Temperatura de color correlacionada (CCT) | 3000K / 4000K / 5000K |
| Índice de reproducción cromática (CRI) | 80 CRI (70 CRI y 90 CRI opcional, mayor plazo de entrega) |
| Ángulo de haz disponible | T2 / T3 / T5 |
| Flujo lumínico (lm)* | 2977 | 5617 | 6945 | 8100 |
| Eficacia lumínica (lm/W)* | 140 |
| Parámetros mecánicos | |
|---|---|
| Hardware | Acero inoxidable 316 |
| Material de la lente | Vidrio templado o policarbonato |
| Opciones de montaje | Colgante, Horquilla, Techo, Puntal, Pared |
| Peso del producto | 10.5 libras/4.8 kg | 10.8 libras/4.9 kg | 11.7 libras/5.3 kg |
| Material de la carcasa | Aluminio fundido sin cobre (< 0.4%) |
| Peso del embalaje | 12.6 libras/5.8 kg | 12.9 libras/5.9 kg | 13.8 libras/6.3 kg |
| Entrada de cable | (1) NPT de 3/4" con cables de 3' 18/6 (L/N/T, Dim+/Dim-/12V) |
| Dimensiones del producto (L×An×Al) | 9,7×8,3×5,1 pulgadas (245×210×129 mm) |
| Dimensiones del embalaje (L×An×Al) | 13.4×11×8.3 pulgadas (340×280×210 mm) |
| Parámetros ambientales | |
|---|---|
| Temperatura ambiente de funcionamiento | -40°C~+65°C(-40°F~+149°F) | 64°C(147°F) |
| Clasificación de viento EPA (ft²) | 0.998 (Yugo), 1.134 (Techo), 0.792 (Poste) |
* Valor calculado en base a 5000K, 80 CRI y vidrio transparente; varía según las especificaciones. 70 CRI y 90 CRI opcionales.
Cumplimiento
| Certificaciones |
|---|
| CSA C22.2 No. 250.0 |
| FCC Part 15, Subpart B |
| UL 1598 |
| UL 1598 Wet Locations |
| UL 1598A |
| UL 1598A Marine Outside Type (Salt Water) |
| Calificaciones |
|---|
| IK08 (Glass) |
| IK10 (PC) |
| IP66 |
| IP67 |
| NEMA 4X |
| Salt Spray 720 hrs (ASTM B117) |
