Serie BLOCK MINI H1
Tipo de luminaria
Resumen

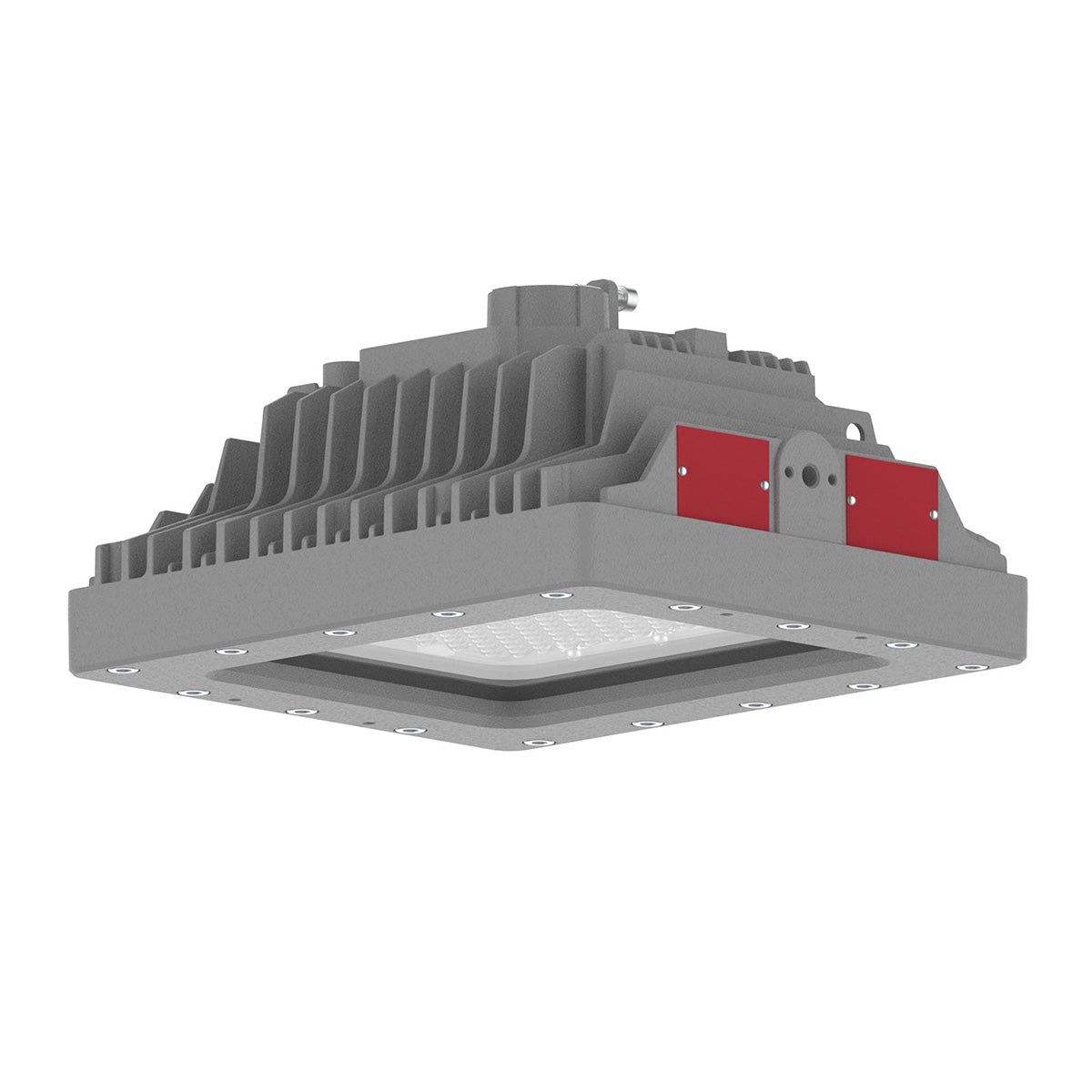

La miniserie Block H1 es una luminaria LED compacta y a prueba de explosiones, diseñada para lugares peligrosos que requieren alta fiabilidad, larga vida útil y una instalación simplificada. Certificada para entornos de Clase I División 1 y 2, y Zona 1 y 2, su carcasa sellada de fábrica y su gestión térmica avanzada funcionan de forma segura hasta 65 °C, al tiempo que ofrecen hasta 8100 lúmenes con una eficacia de 140 lm/W. Su construcción compacta y ligera es adecuada para alturas de montaje bajas e instalaciones con espacio limitado, con opciones de montaje ampliadas que incluyen colgante, horquilla, poste, techo, pedestal y pared, y una vida útil nominal L70 de hasta 219 000 horas.
Clasificaciones, Calificaciones, Certificaciones
INFORMACIÓN
LED compacta a prueba de explosiones para espacios reducidos de Clase I División 1
Las áreas peligrosas confinadas clasificadas para la designación más estricta de División 1 necesitan un equipo que sea compacto y sellado de fábrica; la serie Block Mini H1 fue diseñada exactamente para eso.
La serie Block Mini H1 (BLM2 H1) es una luminaria LED compacta a prueba de explosiones diseñada para aplicaciones en lugares peligrosos que requieren alta fiabilidad, larga vida útil e instalación simplificada. Está certificada para entornos de Clase I División 1 y División 2, así como para ubicaciones de Zona 1 y Zona 2, donde pueden estar presentes gases, vapores o polvos combustibles inflamables.
Diseñada con una carcasa sellada de fábrica y un sistema avanzado de gestión térmica, la BLM2 H1 funciona de forma segura en altas temperaturas ambiente de hasta 65 °C (149 °F) mientras mantiene una salida de luz constante y una vida útil prolongada. Su construcción compacta y ligera la hace adecuada para alturas de montaje bajas e instalaciones con espacio limitado.
Características clave
- Diseño compacto y sellado de fábrica: La construcción compacta y ligera con carcasa sellada de fábrica elimina la necesidad de accesorios de sellado externos en los Grupos B, C y D, lo que simplifica la instalación.
- Alta eficiencia con larga vida útil: Ofrece hasta 8,100 lúmenes con una eficacia de hasta 140 lm/W. La gestión térmica avanzada proporciona una vida útil nominal L70 de hasta 219,000 horas.

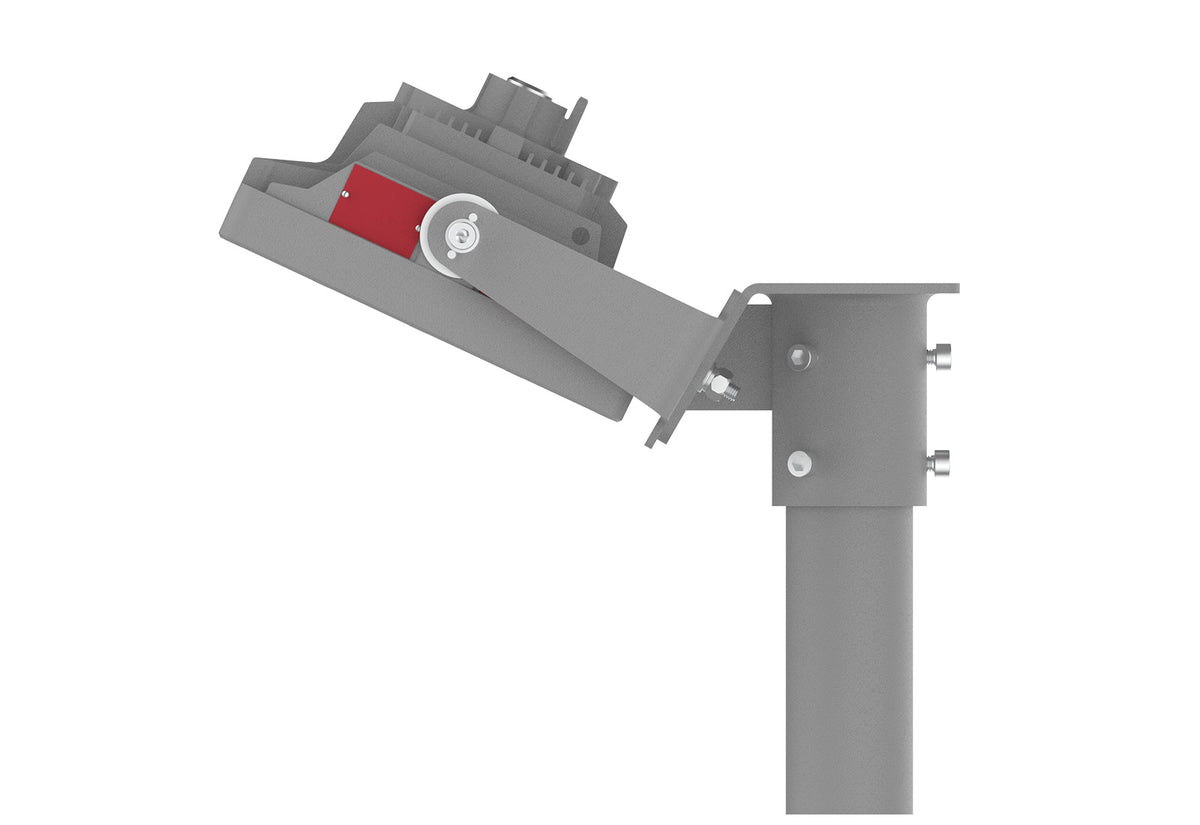

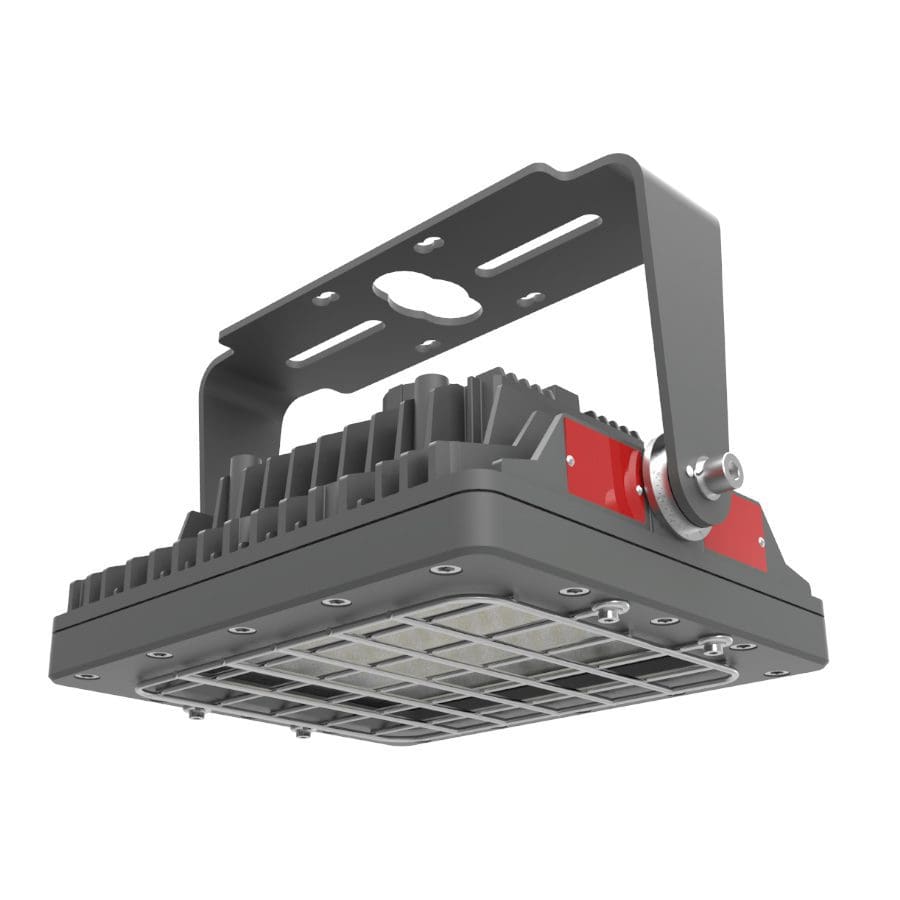

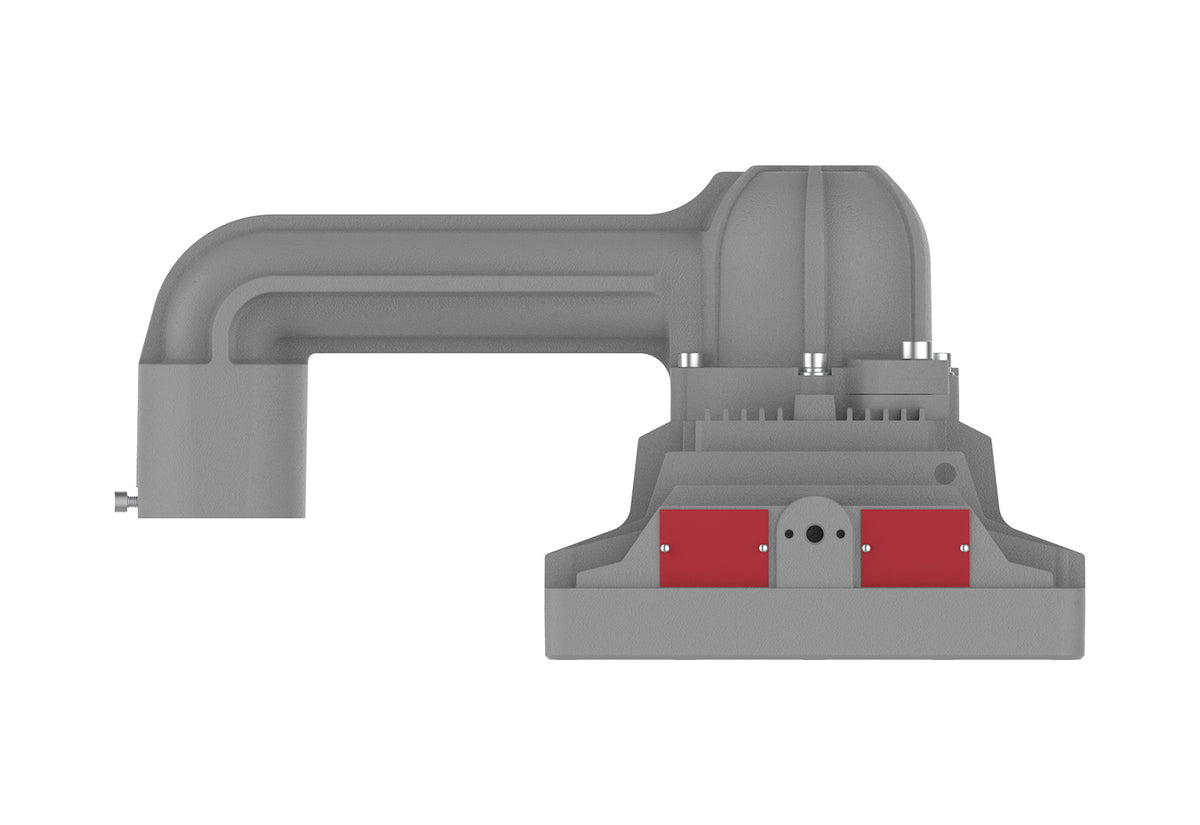

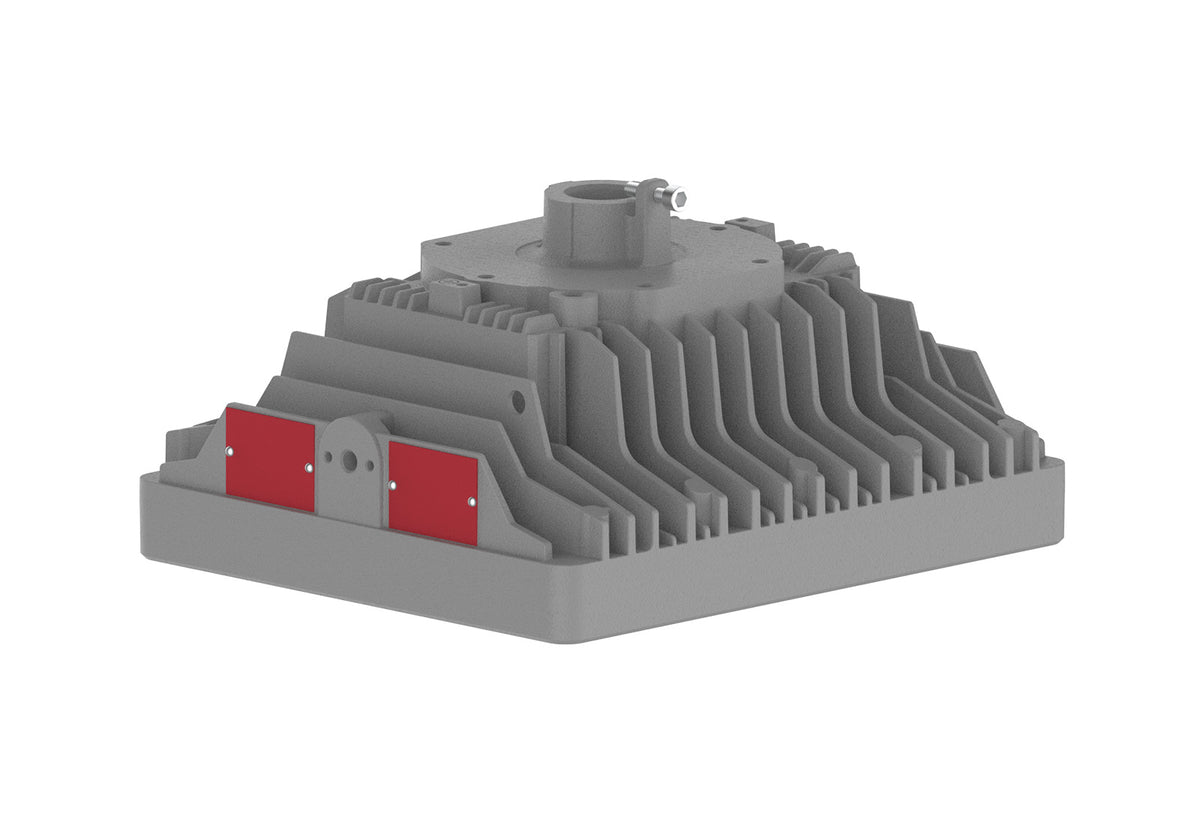

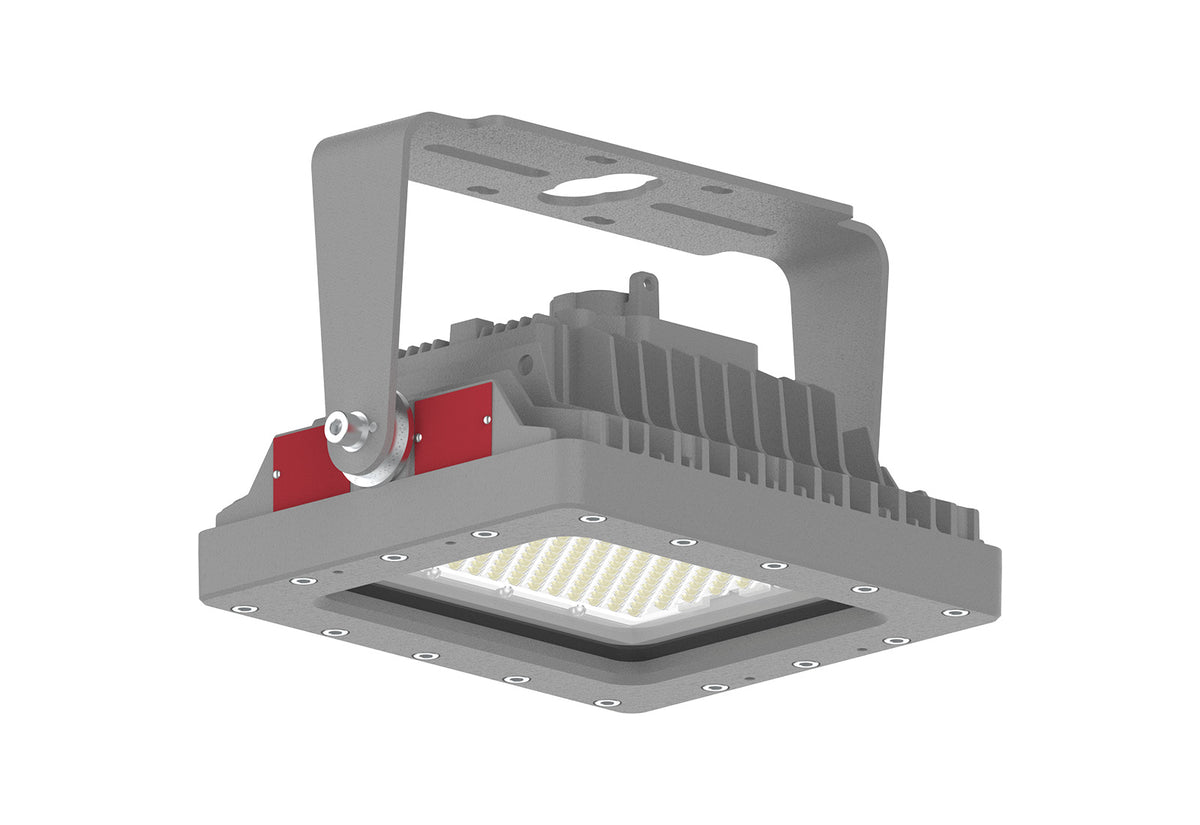

- Opciones de montaje ampliadas: Ahora disponible en configuraciones de suspensión, horquilla, poste, techo, pedestal y pared para facilitar la adaptación y las nuevas instalaciones.
Por qué especificar la serie Block Mini H1
- Certificado para las ubicaciones peligrosas más estrictas de Clase I División 1
- La carcasa sellada de fábrica elimina los accesorios de sellado externos para los Grupos B, C, D
- Vida útil L70 de hasta 219,000 horas, una de las más largas de su clase
- El tamaño compacto se adapta a alturas de montaje bajas y sitios con espacio limitado
Especificaciones
| Parámetros Eléctricos | |
|---|---|
| L70 | 219.000 h a 149°F | 127.000 h a 147°F |
| Garantía | LEDs: 10 años, Controlador: 7 años |
| Factor de potencia | ≥0,90 |
| Cable de alimentación | 12-18AWG, 90°C nominales |
| Protección contra sobretensiones | 10 kV |
| THD | <20% |
| Tensión/frecuencia | 120-277 V CA | 347-480 V CA |
| Atenuación | 0-10V, Rango 10-100% |
| Potencia (W) | 21W | 40W | 50W | 60W |
| Corriente de entrada nominal @277 V CA (A) | 21 W (0,084) | 40 W (0,16) | 60 W (0,24) |
| Corriente de entrada nominal @347 V CA (A) | 50 W (0,16) |
| Corriente de entrada nominal @480 V CA (A) | 50 W (0,115) |
| Corriente de entrada nominal @120 V CA (A) | 21 W (0,194) | 40 W (0,37) | 60 W (0,555) |
| Frecuencia | 50/60Hz |
| Parámetros ópticos | |
|---|---|
| Temperatura de color correlacionada (CCT) | 3000K / 4000K / 5000K |
| Índice de reproducción cromática (CRI) | 80 IRC |
| Ángulo de haz disponible | T2 / T3 / T5 |
| Eficacia lumínica* | 140 Lm/W |
| Flujo lumínico (lm)* | 2977 | 5617 | 6945 | 8100 |
| Parámetros mecánicos | |
|---|---|
| Hardware | Acero inoxidable 316 |
| Material de la lente | Vidrio templado |

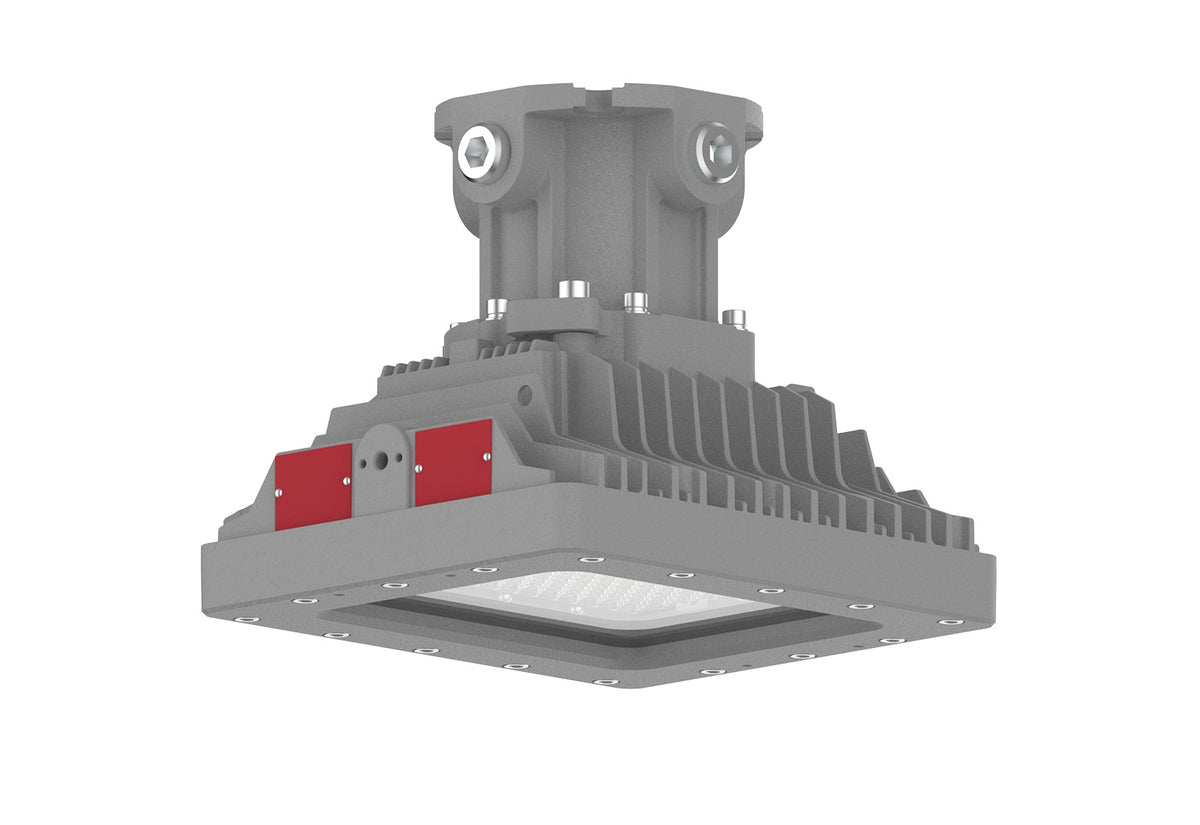

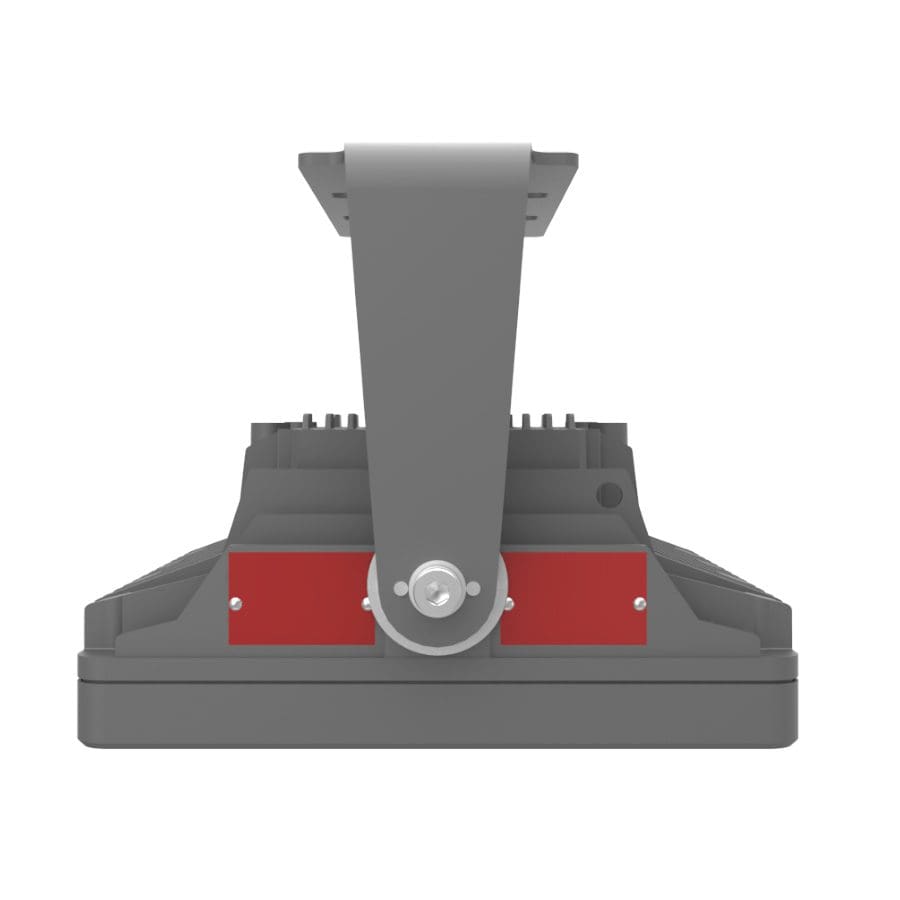

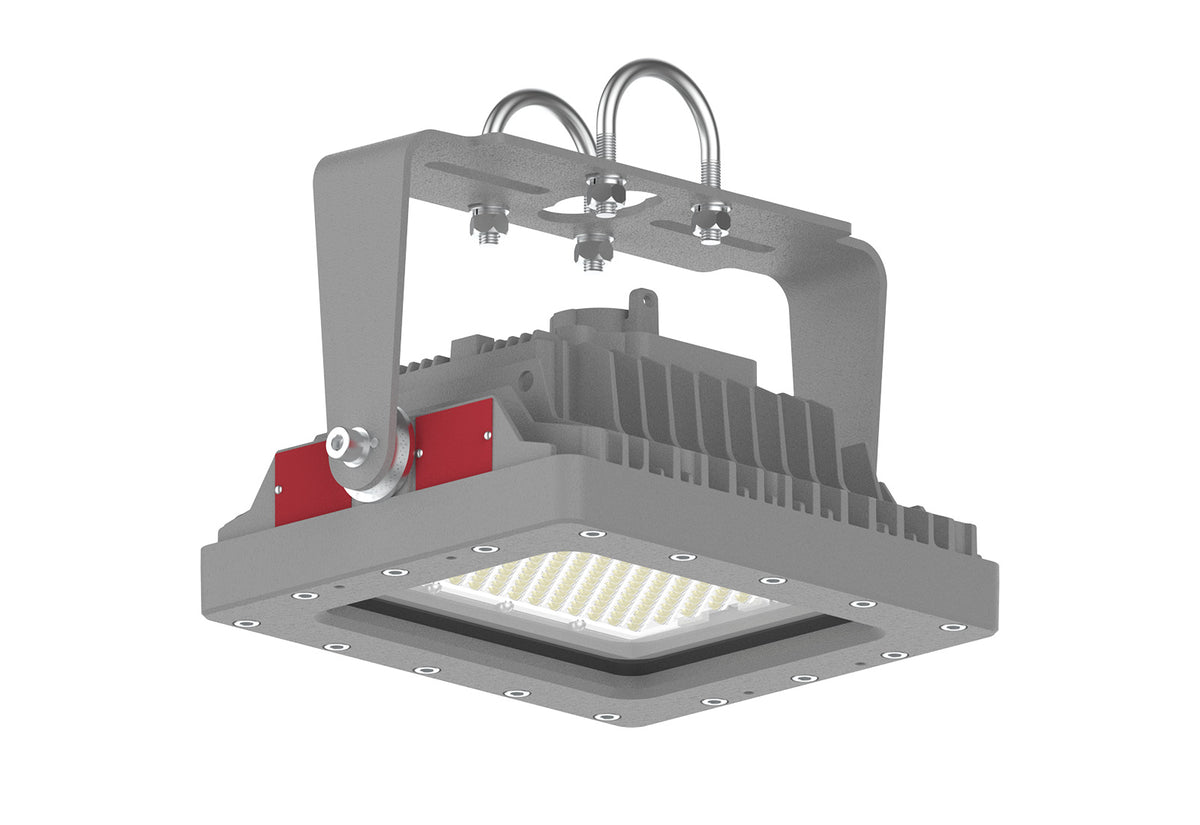

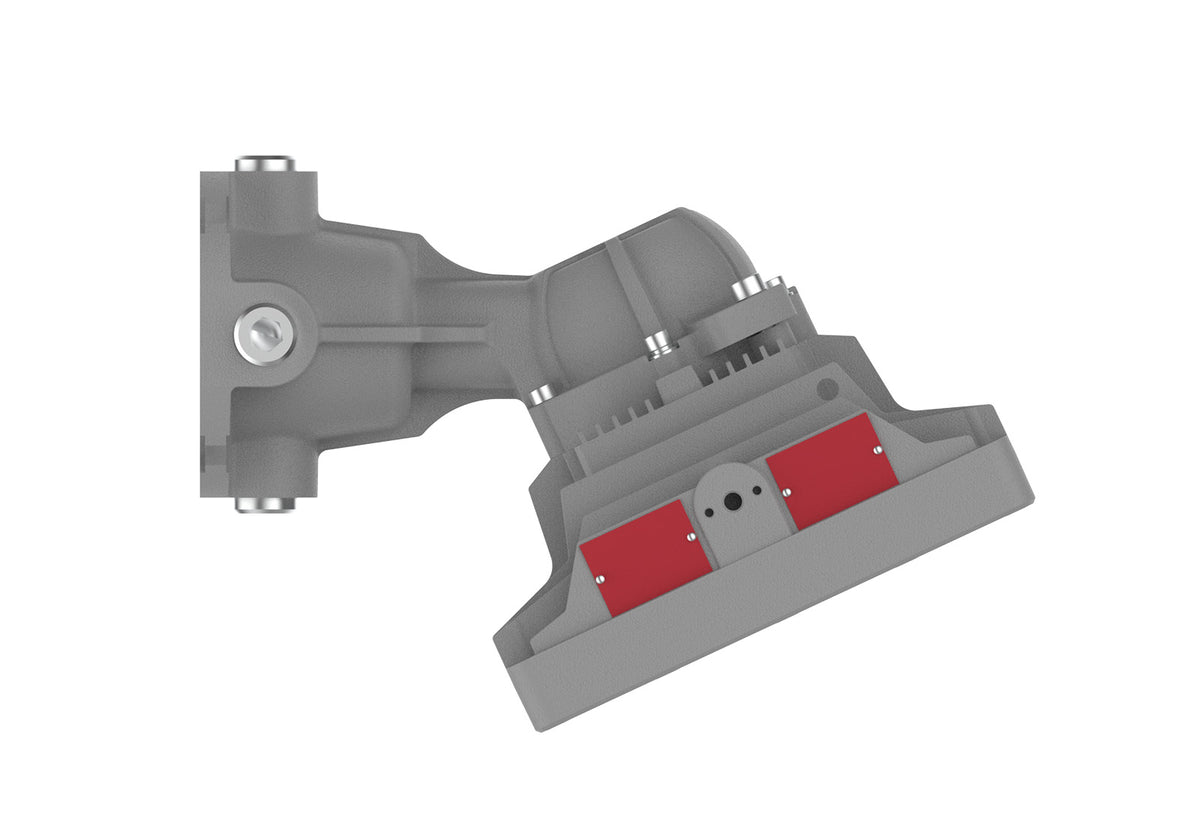

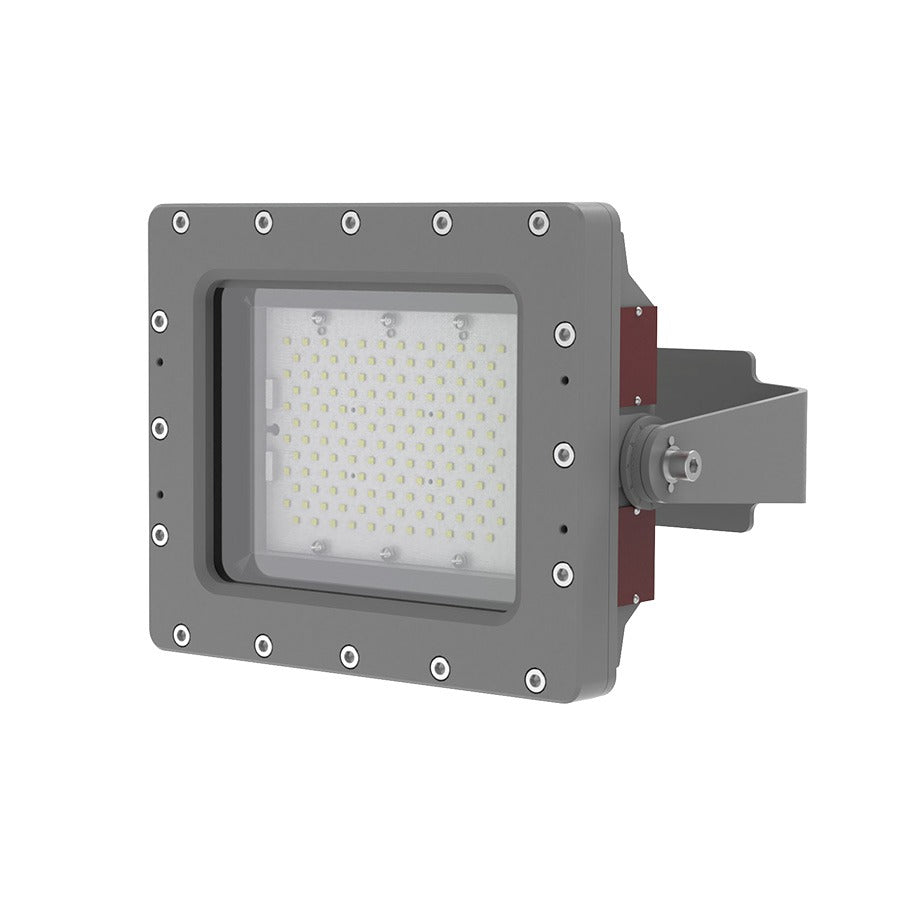

| Opciones de montaje | Colgante, Horquilla, Techo, Puntal, Pared, Poste, Tubería |
| Peso del producto | 11.7lbs/5.3kg | 11.9lbs/5.4kg | 12.8lbs/5.8kg |
| Material de la carcasa | Aluminio fundido sin cobre (< 0.4%) |
| Peso del embalaje | 13.9lbs/6.3kg | 14.1lbs/6.4kg | 15.0lbs/6.8kg |
| Entrada de cable | (1) NPT de 3/4" con cables de 3' 18/6 (L/N/T, Dim+/Dim-/12V) |
| Dimensiones del producto (L×An×Al) | 9.7×8.3×5.2in (245×210×132mm) |
| Dimensiones del embalaje (L×An×Al) | 13.4×11×8.3 pulgadas (340×280×210 mm) |
| Parámetros ambientales | |
|---|---|
| Temperatura ambiente de funcionamiento | -40°C~+65°C(-40°F~+149°F) | 64°C(147°F) |
| Clasificación de viento EPA (ft²) | 0.998 (Yugo), 0.911 (Poste), 1.019 (Mástil), 0.939 (Pared) |
| Clasificación T-Code | C1D1-T6, C1D2-T4A, CIID1-T6 | C1D1-T6, C1D2-T4, CIID1-T6 | C1D1-T5, C1D2-T4, CIID1-T5 |
* Valor calculado en base a 5000K, 80 CRI y vidrio transparente; varía según las diferentes especificaciones.
Cumplimiento
| Clasificaciones |
|---|
| Class I Division 1, Groups B, C, D |
| Class I Zone 1, Groups IIB, IIB plus hydrogen, IIC |
| Class I Zone 2, Groups IIA, IIB, IIC |
| Zone 20 |
| Zone 21 |
| Zone 22 |
| Class I Division 2, Groups A, B, C, D |
| Class II Division 1 Group E, F, G |
| Class II Division 2, Groups F, G |
| Class III |
| Certificaciones |
|---|
| CSA C22.2 No. 137 |
| CSA C22.2 No. 250.0 |
| FCC Part 15, Subpart B |
| UL 1598 |
| UL 1598 Wet Locations |
| UL 1598A |
| UL 1598A Marine Outside Type (Salt Water) |
| UL 844 |
| Calificaciones |
|---|
| 3G Vibration |
| IK08 (Glass) |
| IP66 |
| IP67 |
| NEMA 4X |
| Salt Spray 720 hrs (ASTM B117) |
