Serie H1 BLOQUE
Tipo de luminaria
Resumen
La serie Block H1 ofrece una iluminación de alto rendimiento, a prueba de explosiones, para entornos peligrosos y corrosivos, alcanzando una eficacia de 146 lm/W. Su resistente carcasa de aluminio sin cobre con herrajes de acero inoxidable resiste la corrosión, la vibración, el agua y el polvo, mientras que las cámaras separadas para LED y controlador con aletas de enfriamiento externas garantizan una excelente disipación del calor hasta 60 °C (140 °F). Con una vida útil L70 que supera las 121 000 horas, opciones de montaje ampliadas que incluyen colgante, horquilla, poste, techo, pedestal y pared, y certificación para áreas Clase I División 1 y 2, es ideal para instalaciones de petróleo y gas, marinas y petroquímicas, respaldada por una garantía de 10 años.
Clasificaciones, Calificaciones, Certificaciones
INFORMACIÓN
Iluminación a prueba de explosiones de haz ancho y altura elevada para Clase I Div 1
Las instalaciones que no pueden arriesgarse a una fuente de ignición necesitan una luminaria diseñada desde cero para la Clase I División 1; la Serie Block H1 ofrece esa protección con una eficacia líder en la industria.
Diseñada para entornos peligrosos y corrosivos, la Serie Block H1 mejorada ofrece iluminación de alto rendimiento con una gestión térmica mejorada y una flexibilidad de montaje ampliada para instalaciones nuevas y de modernización. Con 146 lúmenes por vatio, está certificada para uso a prueba de explosiones donde hay gases inflamables, vapores y polvos combustibles, incluidas plataformas petrolíferas y de gas, plantas petroquímicas y otras instalaciones corrosivas peligrosas.
La construcción robusta, las cámaras de LED y controlador separadas, y la disipación de calor superior garantizan un funcionamiento fiable en las aplicaciones industriales más exigentes, con una vida útil nominal L70 que supera las 121.000 horas a 140 °F.
Características clave
- Diseño robusto para ubicaciones peligrosas: Carcasa de aluminio sin cobre con herrajes de acero inoxidable construida para resistir la corrosión, la vibración, el agua y el polvo.
- Excelente disipación de calor: Cámaras de LED y controlador separadas con aletas de enfriamiento externas para un rendimiento confiable hasta +140 °F.
- Larga vida útil de la luminaria: L70 >121.000 horas a 140 °F para un funcionamiento confiable y costos de mantenimiento reducidos.

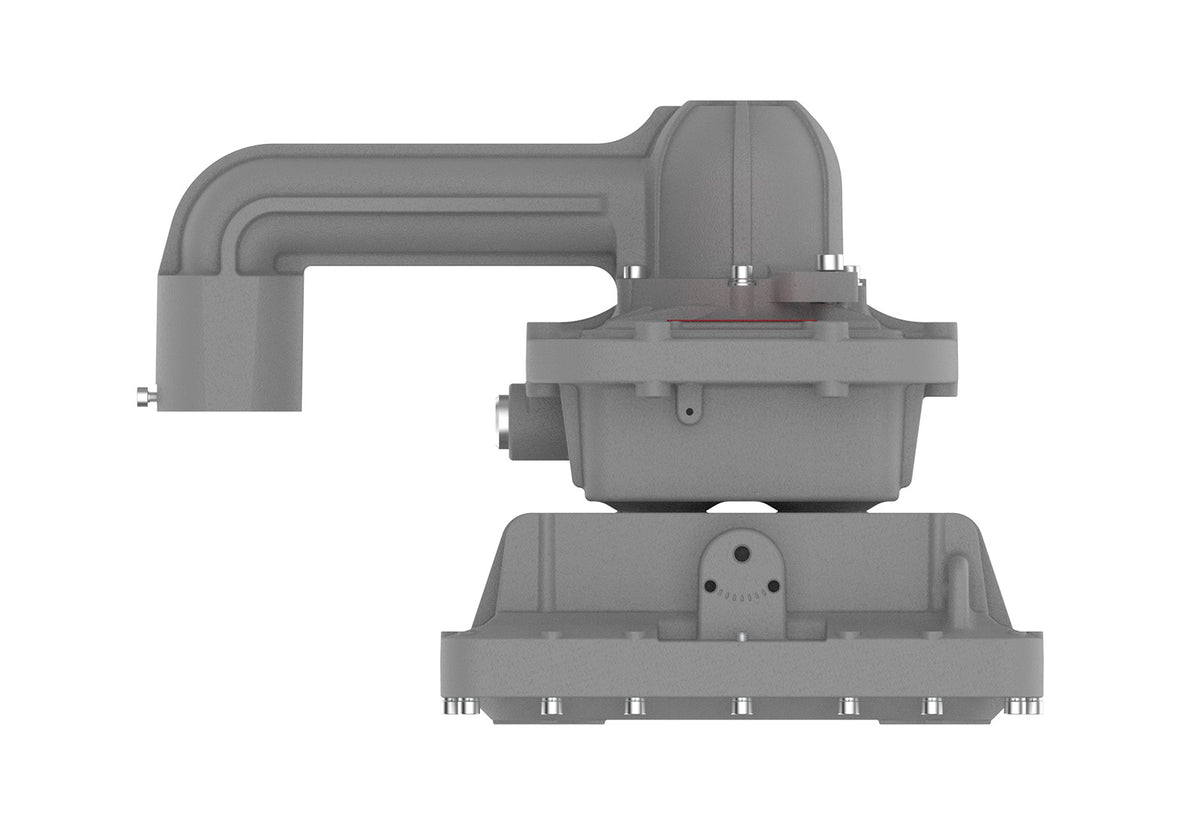

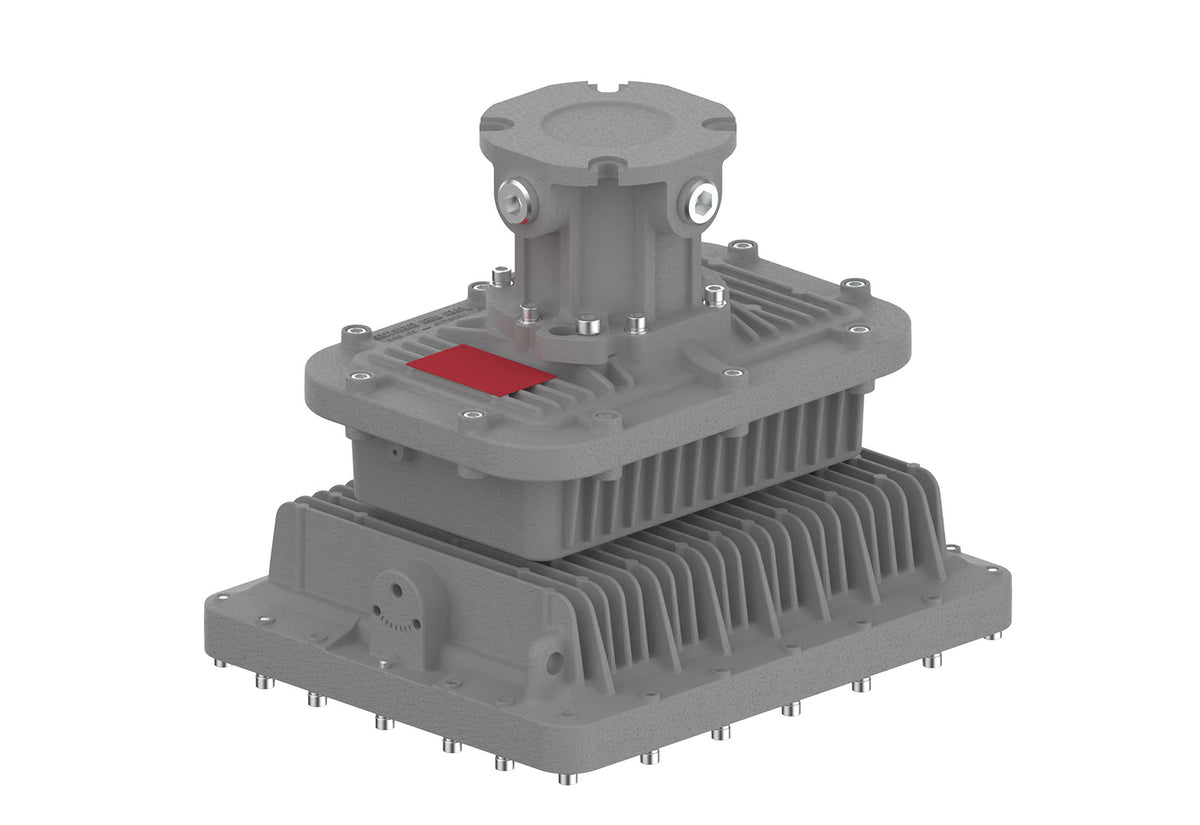

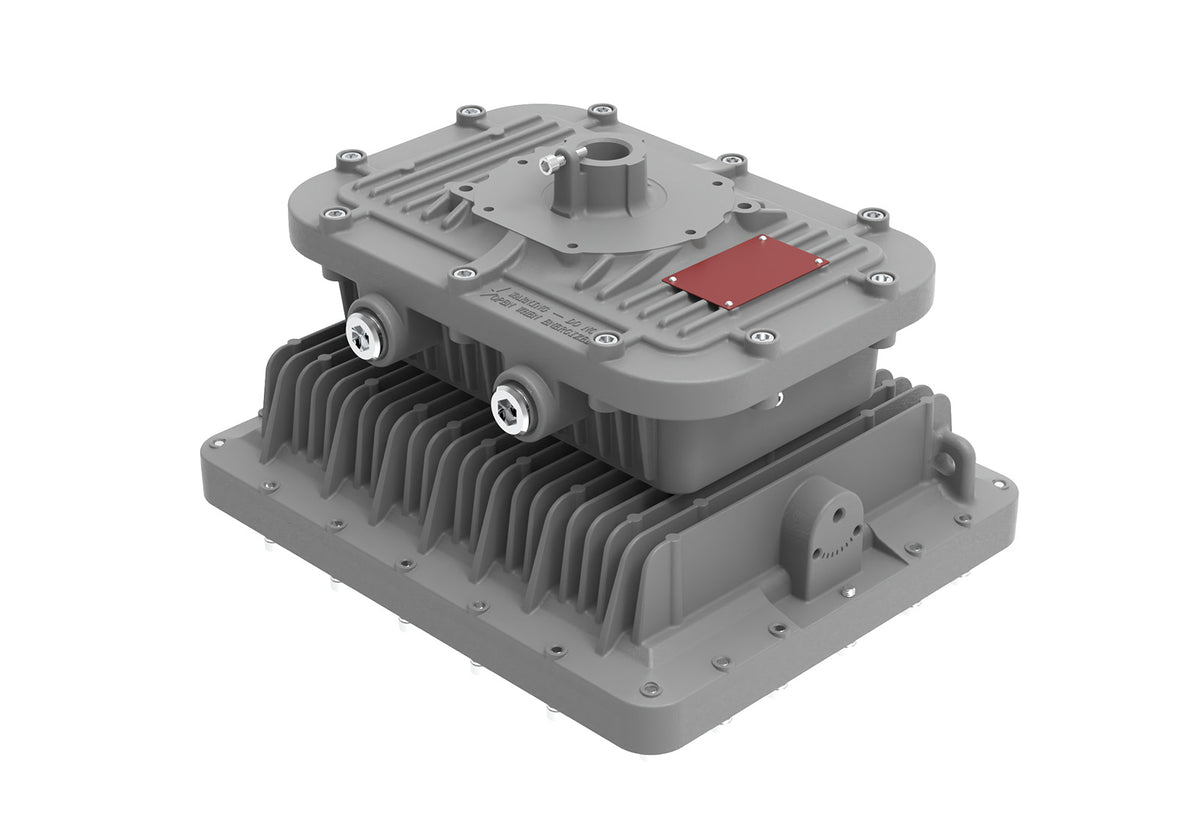

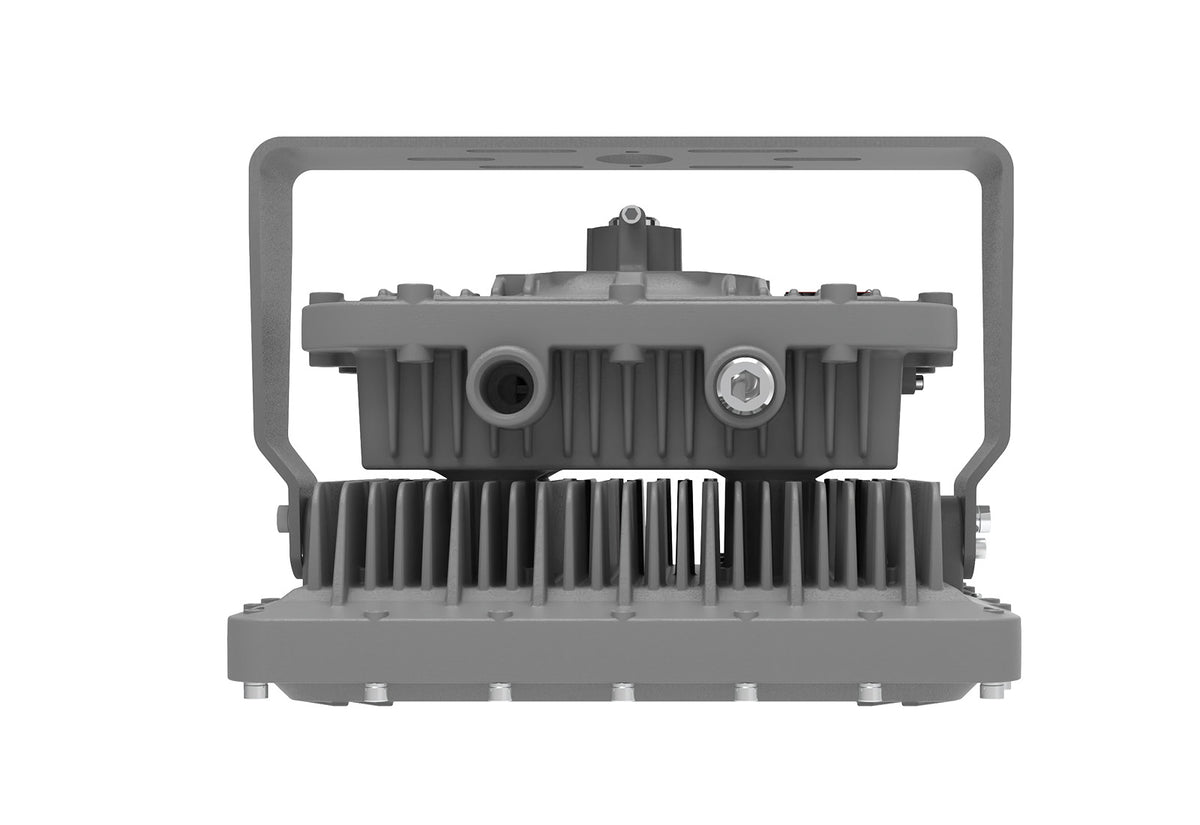

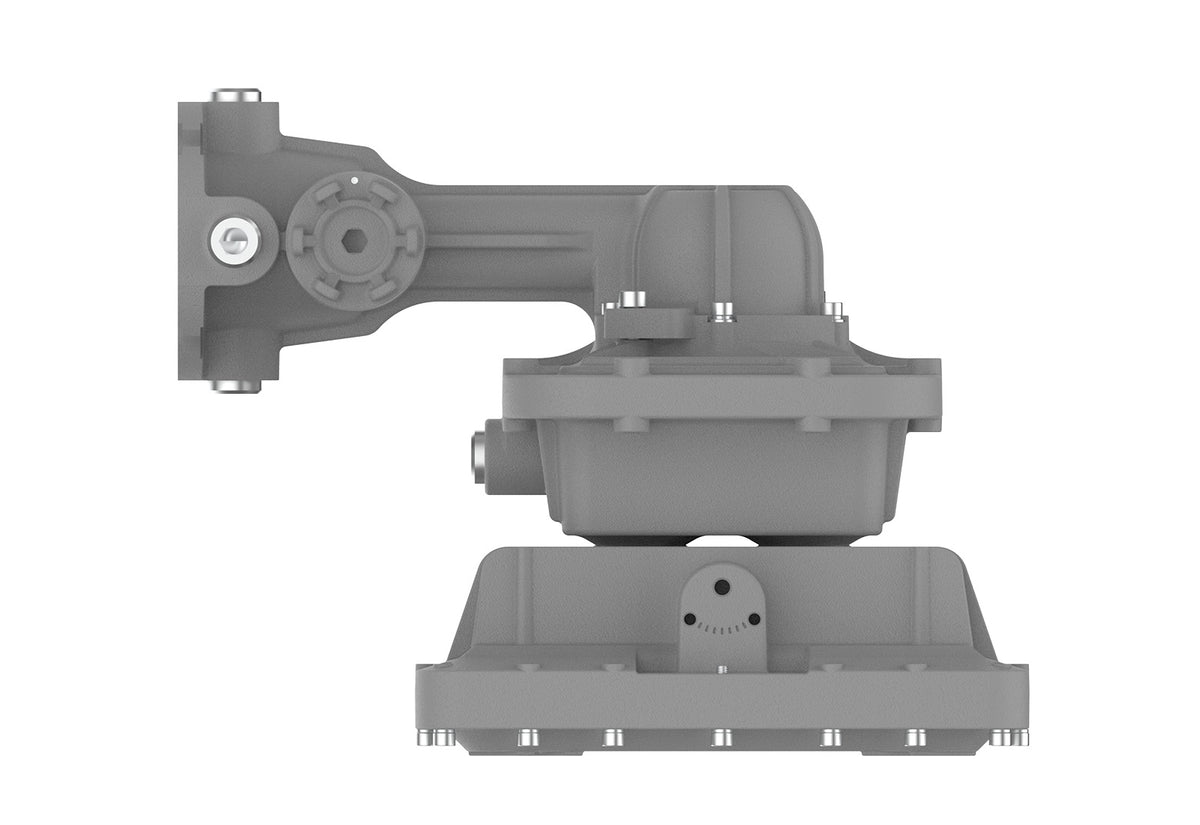

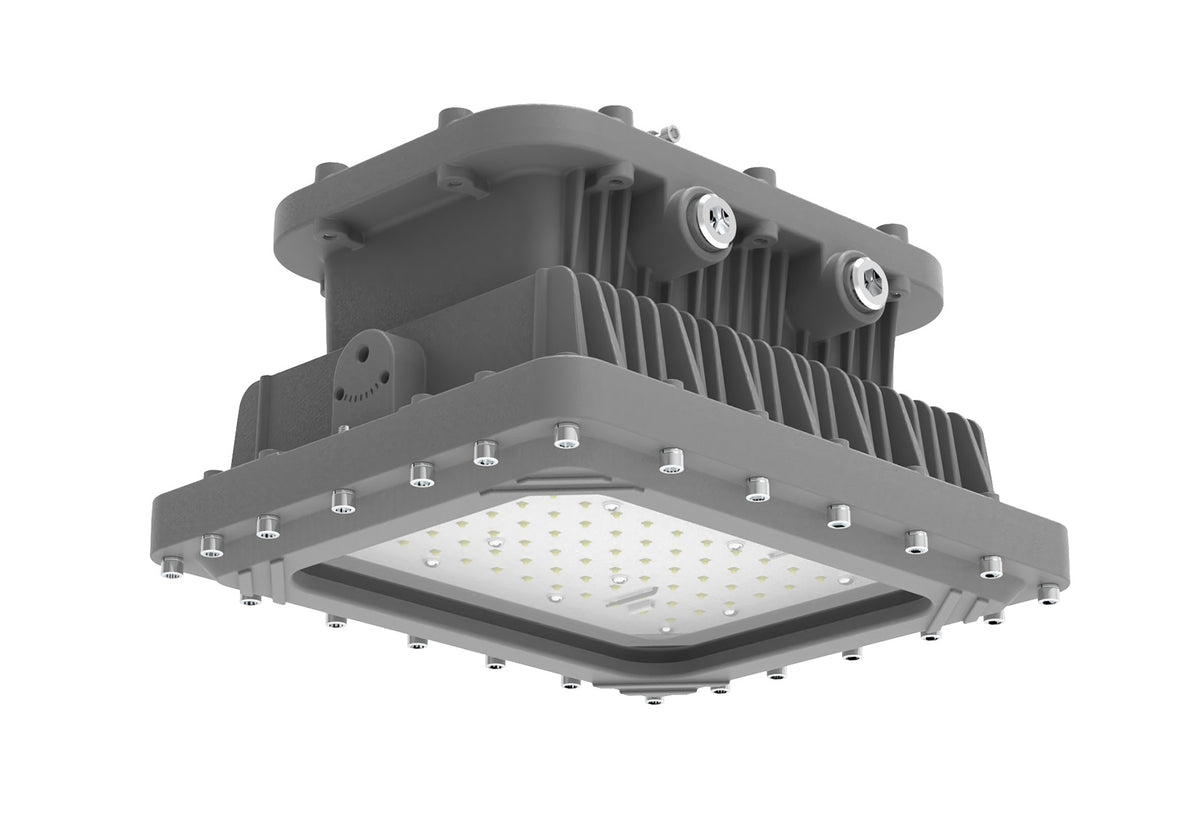

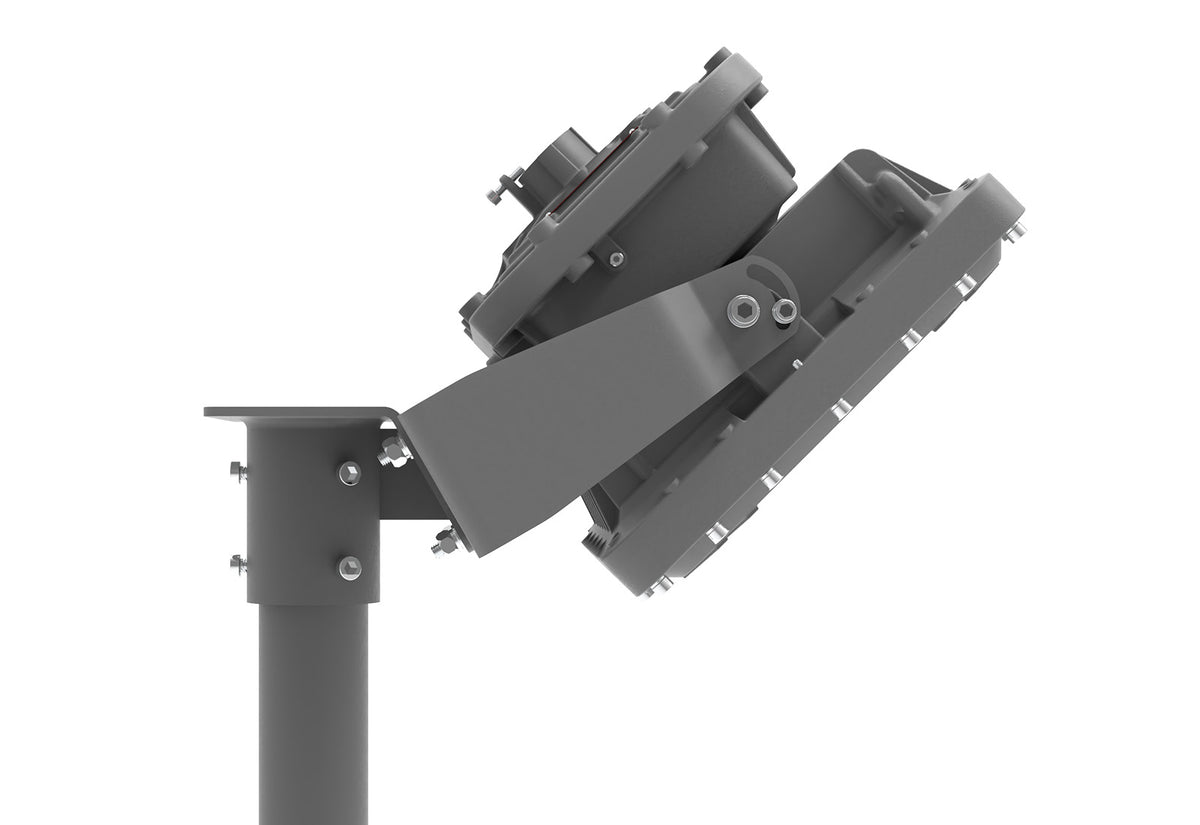

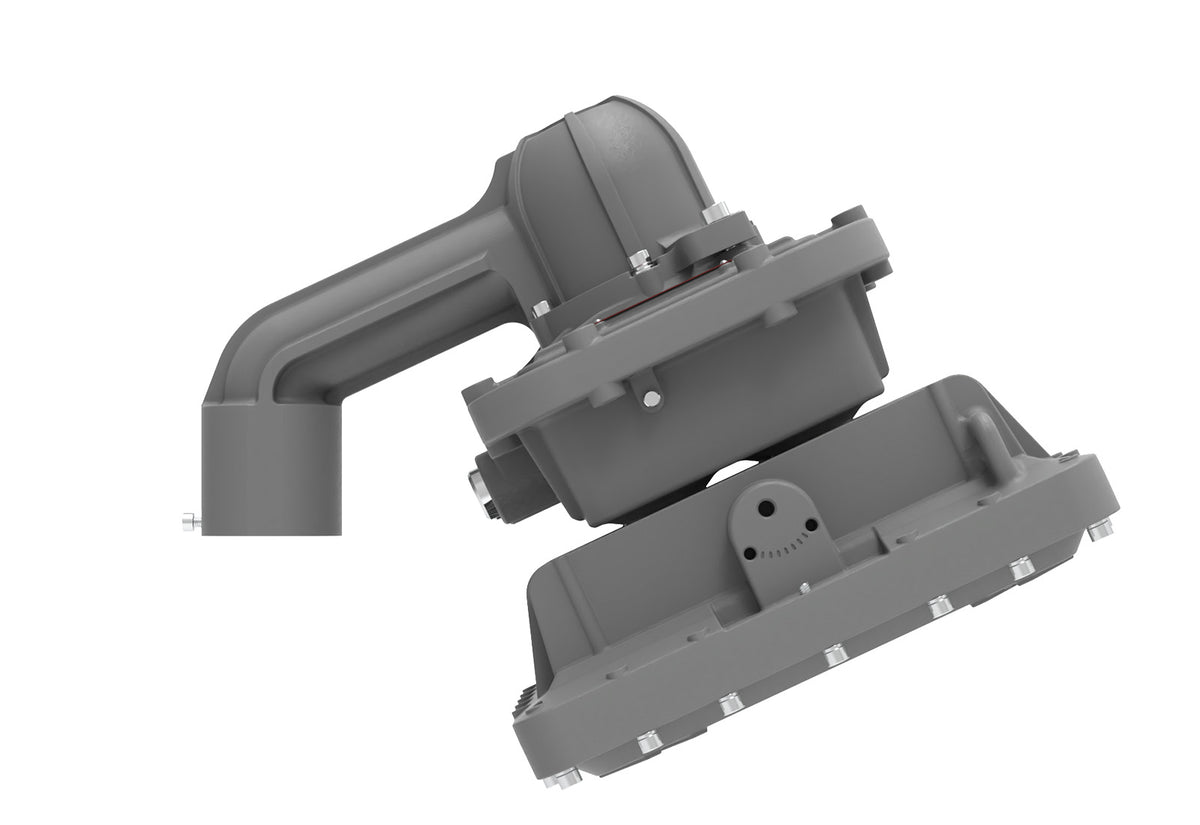

- Opciones de montaje ampliadas: Ahora disponible en configuraciones de colgante, yugo, poste, techo, pedestal y pared para una modernización e instalaciones nuevas más sencillas.
Por qué especificar la serie Block H1
- Certificado para Clase I División 1 y 2 y Zona 1 y 2: una luminaria cubre más parte del sitio
- La eficacia de 146 lm/W reduce los costos de energía en comparación con las luminarias HID antiguas
- Garantía de 10 años para LED / 7 años para controlador con reemplazo de fábrica
- Seis configuraciones de montaje reducen la complejidad de SKU para ingenieros y compradores
Especificaciones
| Parámetros Eléctricos | |
|---|---|
| L70 | 121.000 h a 60°C |
| Garantía | LEDs: 10 años, Controlador: 7 años |
| Factor de potencia | ≥0,90 |
| Cable de alimentación | 12-18AWG, 90°C nominales |
| Protección contra sobretensiones | 10 kV |
| THD | <20% |
| Tensión/frecuencia | 100-277 V CA, 347-480 V CA 50/60 Hz |
| Atenuación | 0-10V, Rango 10-100% |
| Potencia (W) | 80W | 100W | 120W | 150W |
| Corriente de entrada nominal @277 V CA (A) | 0.32 | 0.401 | 0.481 | 0.601 |
| Corriente de entrada nominal @347 V CA (A) | 0.256 | 0.32 | 0.384 | 0.48 |
| Corriente de entrada nominal @480 V CA (A) | 0.185 | 0.231 | 0.277 | 0.347 |
| Corriente de entrada nominal @100 V CA (A) | 0,74 | 0,925 | 1,111 | 1,388 |
| Parámetros ópticos | |
|---|---|
| Temperatura de color correlacionada (CCT) | 3000K / 4000K / 5000K |
| Índice de reproducción cromática (CRI) | 80 IRC |
| Ángulo de haz disponible | 25° / 60° / 120° |
| Eficacia lumínica* | 146 Lm/W |
| Flujo lumínico (lm)* | 11777 | 14416 | 17416 | 21141 |
| Parámetros mecánicos | |
|---|---|
| Hardware | Acero inoxidable 316 |
| Material de la lente | Vidrio templado |
| Opciones de montaje | Colgante, Yugo, Poste, Puntal, Techo, Pared |
| Peso del producto | 33.5lbs/15.2kg | 33.7lbs/15.3kg |
| Material de la carcasa | Aluminio fundido a presión |
| Peso del embalaje | 35.6lbs/16.2kg | 35.8lbs/16.3kg |
| Entrada de cable | (3) NPT de 3/4 pulg. |
| Dimensiones del producto (L×An×Al) | 12,9×10,7×8,6 pulgadas (328×271×218 mm) |
| Dimensiones del embalaje (L×An×Al) | 15.1×13.9×10 pulgadas (383×353×255mm) |
| Parámetros ambientales | |
|---|---|
| Temperatura ambiente de funcionamiento | -40°F ~ +140°F (-40°C ~ +60°C) |
| Clasificación de viento EPA (ft²) | 1.715 (Yugo), 1.735 (Pértiga), 1.452 (Montante), 1.578 (Muro) |
| Clasificación T-Code | C1D1 – T6, C1D2 – T4A, C2D2 – T4A |
| Resistencia a la vibración | 1.5G (ANSI C136.31) |
* Valor calculado en base a 5000K, 80 CRI y vidrio transparente; varía según las diferentes especificaciones. 70 CRI y 90 CRI opcionales, DLC disponible solo con 70 CRI.
Cumplimiento
| Clasificaciones |
|---|
| Class I Division 1, Groups C, D |
| Class I Zone 1, Group IIB |
| Class I Zone 2, Group IIC |
| Class II Division 2, Groups F, G |
| Zone 22, Group IIIB |
| Class I Division 2, Groups A, B, C, D |
| Class II Division 1 Group E, F, G |
| Class II Division 2, Group F, G |
| Class III |
| Certificaciones |
|---|
| CSA C22.2 No. 137 |
| CSA C22.2 No. 250.0 |
| DLC Standard (See Notes) |
| FCC Part 15, Subpart B |
| UL 1598 |
| UL 1598 Wet Locations |
| UL 1598A |
| UL 1598A Marine Outside Type (Salt Water) |
| UL 844 |
| Calificaciones |
|---|
| IK09 |
| IP66 |
| NEMA 4X |
| Salt Spray 720 hrs (ASTM B117) |
* No todas las variaciones de productos están calificadas para DLC. Visite www.designlights.org/search para confirmar la calificación.
